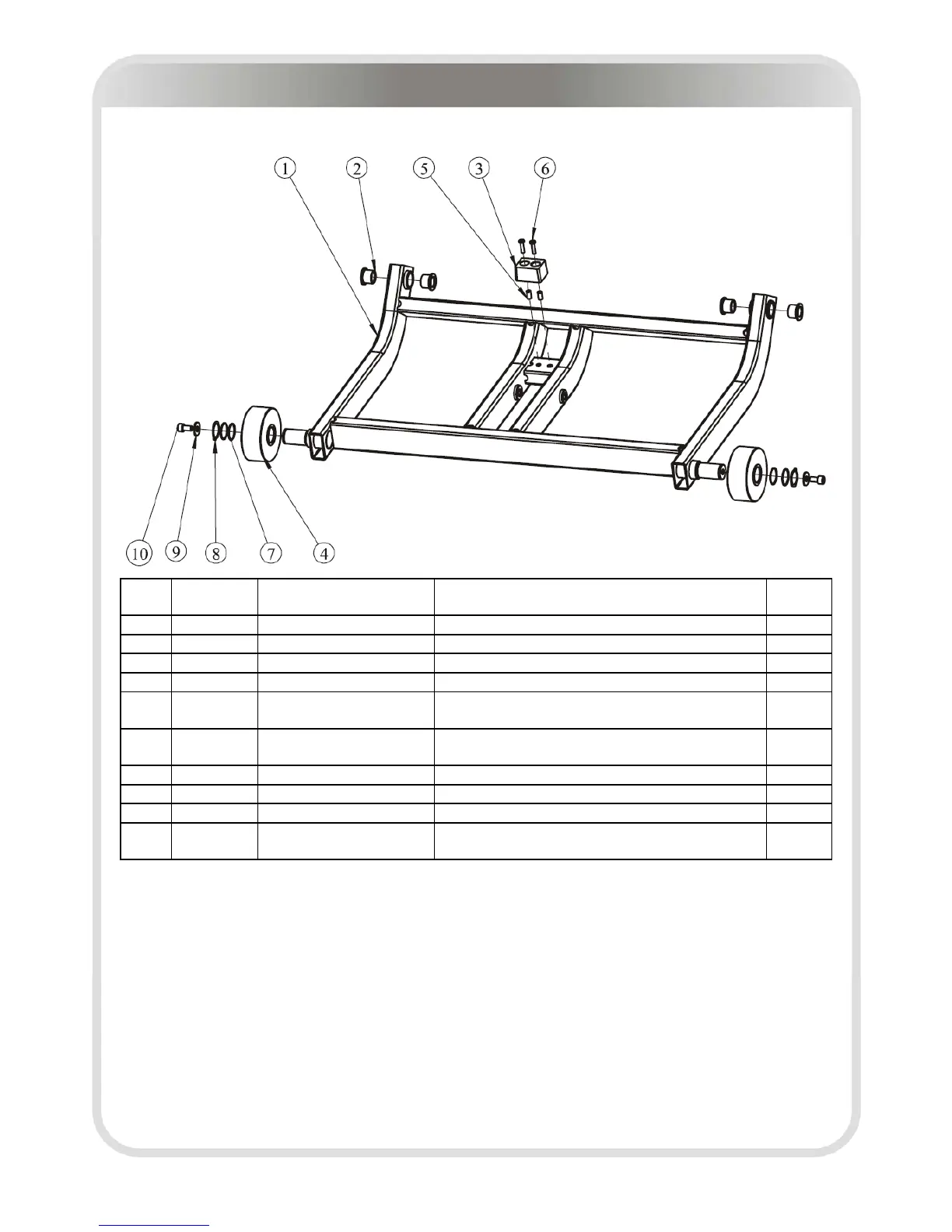

Ведомость и детальная схема
— 24 —
Комплекс деталей спуско-подъемного кронштейна
№ п/п №
категории
Обозначение детали Наименование детали Кол-во
1 4.1.3.1 RT7500500 Cпуско-подъемный кронштейн 1
2 4.1.3.2 L1-6800 Втулка 4
3 4.1.3.3 IN-B75052000 Приземная подкладка под стойку 1
4 4.1.3.4 DC29002200 Роульс 2
5 4.1.3.5 GB17880.3M5*13DS17 Мелкая потайная шестигранная заклепочная
гайка
2
6 4.1.3.6 GB818M5*20DS2 Винт с крестообразной плоскоконической
головкой
2
7 4.1.3.7 DQ25DHS2B Толстая регулировочная прокладка 4
8 4.1.3.8 GB894.125FH12 Пружинное упорное кольцо для вала 2
9 4.1.3.9 DQ8DHS2A Шайба 2
10 4.1.3.10 GB70M8*15DHS4 Болт с цилиндрической головкой и
шестигранным углублением под ключ
2
