Tablas y diagramas de detalles
— 24 —

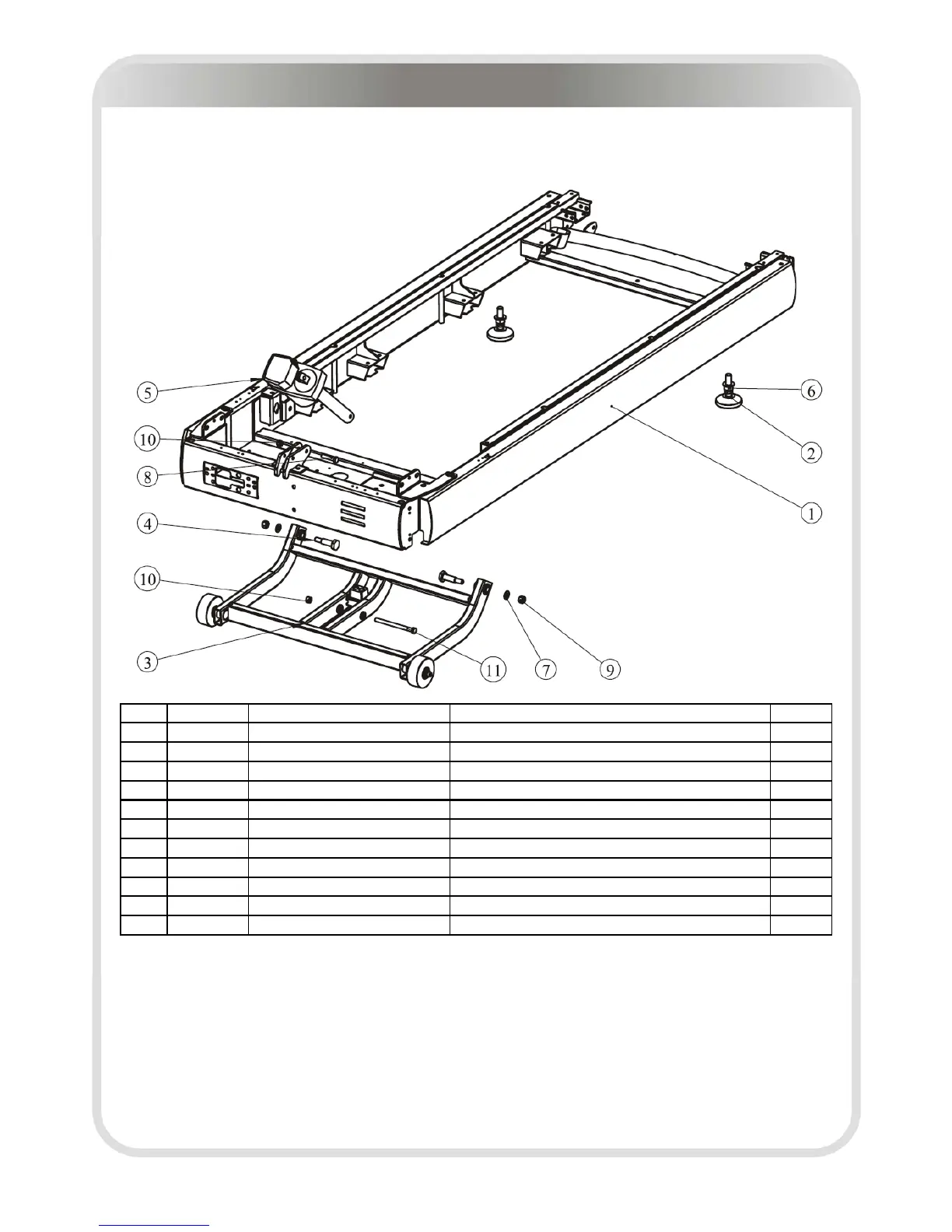

Montaje del marco de elevación de armazón
No. No. de nivel Código de pieza de repuesto Nombre de pieza de repuesto Cantidad
1 4.1.1 RT7500400 Armazón 1
2 4.1.2 STDP3400 Componentes de almohadilla de elevación 2
3 4.1.3 RT75005ASSY Ensamblaje de marco de elevación 1
4 4.1.4 RT7001900 Perno de plataforma fija del marco de elevación 2
5 4.1.5 R37-22-RDS Motor de elevación 1
6 4.1.6 GB6177M16DS2 Tuerca de brida hexagonal 2
7 4.1.7 DQ12DS2A Arandela 2
8 4.1.8 NM12DS2 Tuerca de nylon 2
9 4.1.9 GB5780M10*45DS20 Perno de cabeza hexagonal 1
10 4.1.10 NM10DS2 Tuerca de nylon 2
11 4.1.11 GB5780M10*130DS20 Perno de cabeza hexagonal 1
