Tablas y diagramas de detalles
— 25 —

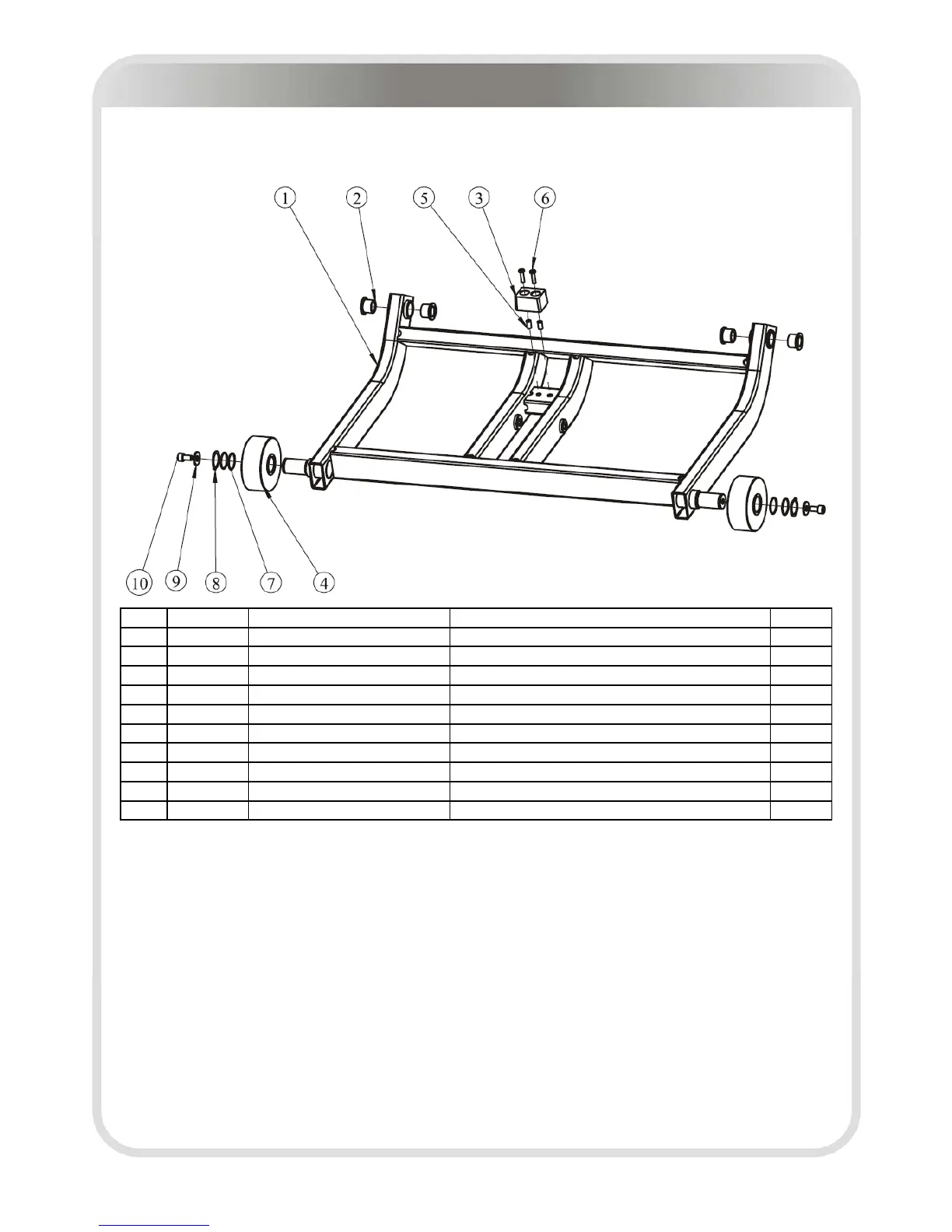

Ensamblaje de marco de elevación
No. No. de nivel Código de pieza de repuesto Nombre de pieza de repuesto Cantidad
1 4.1.3.1 RT7500500 Marco de elevación 1
2 4.1.3.2 L1-6800 Buje 4
3 4.1.3.3 IN-B75052000 Almohadilla de suelo 1
4 4.1.3.4 DC29002200 Rodillo 2
5 4.1.3.5 GB17880.3M5*13DS17 Tuerca remachada de cabeza avellanada hexagonal 2
6 4.1.3.6 GB818M5*20DS2 Tornillo de cabeza troncocónica con ranura cruz 2
7 4.1.3.7 DQ25DHS2B Almohadilla de ajuste gruesa 4
8 4.1.3.8 GB894.125FH12 Anillo de retención flexible para el eje 2
9 4.1.3.9 DQ8DHS2A Arandela 2
10 4.1.3.10 GB70M8*15DHS4 Perno de cabeza cilíndrica hexagonal interna 2
