Tablas y diagramas de detalles
— 27 —

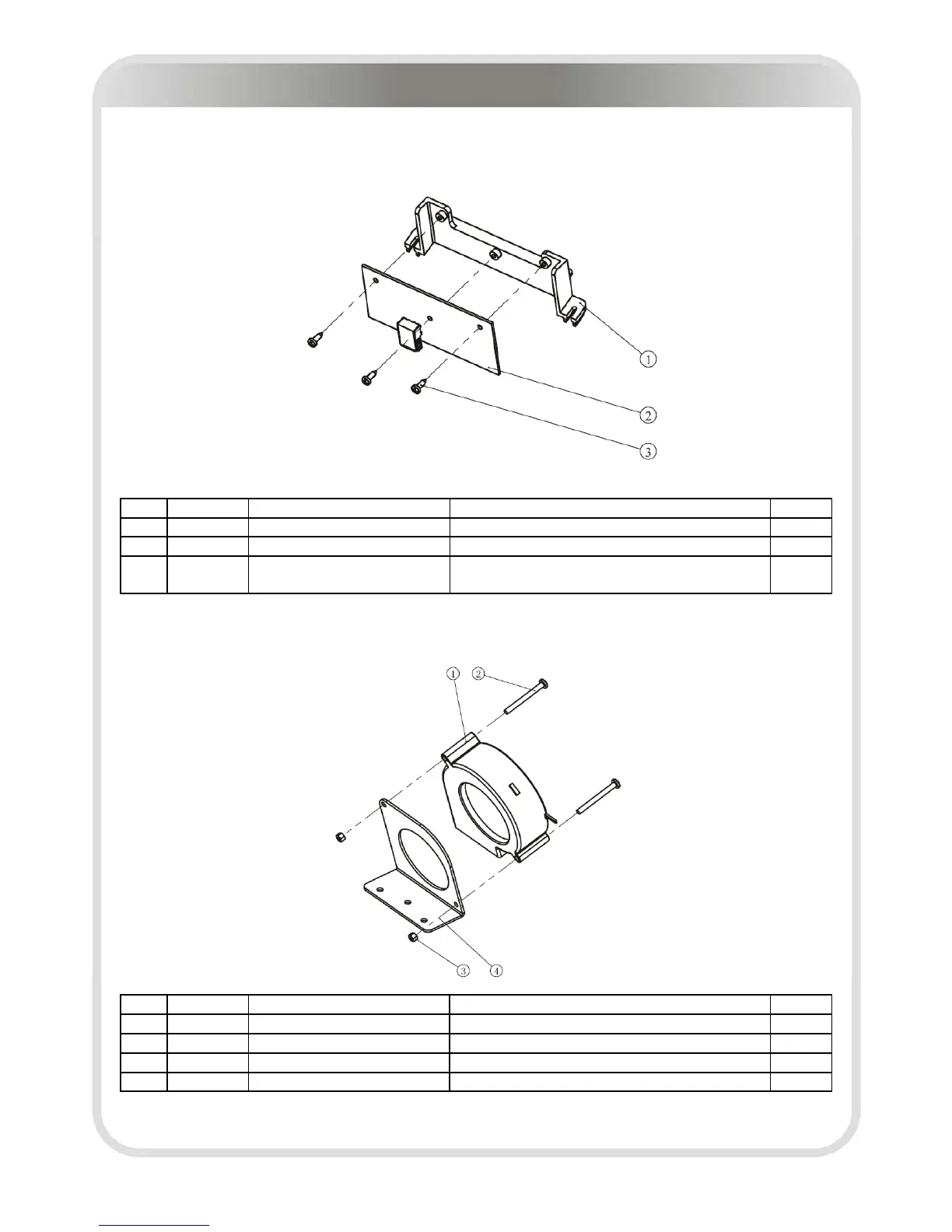

Ensamblaje de tablero USB
No. No. de nivel Código de pieza de repuesto Nombre de pieza de repuesto Cantidad
1 7.5.5.1 RT7505500 Marco de fijación del tablero USB 1
2 7.5.5.2 B152 Tablero USB 1
3 7.5.5.3 GB845ST2.9*9.5DS Tornillo autorroscante de cabeza troncocónica con
ranura cruz
3
Ensamblaje de ventilador
No. No. de nivel Código de pieza de repuesto Nombre de pieza de repuesto Cantidad
1 1.7.1 P07 Ventilador (con línea 500mm) 1
2 1.7.2 GB818M4*40DS2 Tornillo de cabeza troncocónica con ranura cruz 2
3 1.7.3 GB41M4DS2 Tuerca hexagonal 2
4 1.7.4 RT7504400 Soporte de fijación de ventilador 1
