Tablas y diagramas de detalles
— 28 —

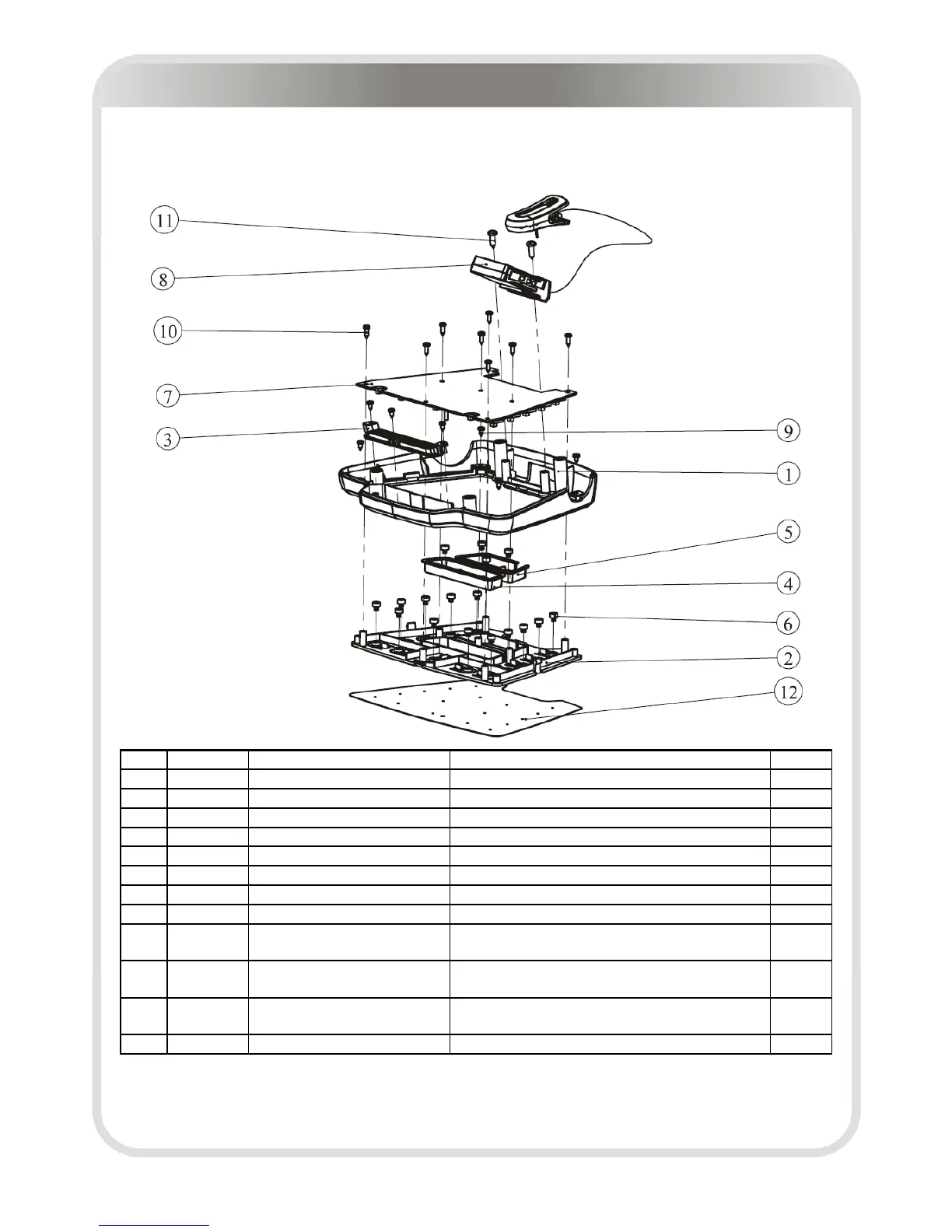

Ensamblaje de carcasa superior del control central
No. No. de nivel Código de pieza de repuesto Nombre de pieza de repuesto Cantidad
1 1.9.1 RT7507100 Cuberita superficial del control central 1
2 1.9.2 RT7506800 Tablero de teclas de control central 1
3 1.9.3 RT7508300 Cubierta de galería de viento 1
4 1.9.4 RT7506900 Tecla de inicio 1
5 1.9.5 RT7507000 Tecla de parada 1
6 1.9.6 ECT74800 Almohadilla de tecla 17
7 1.9.7 B154 Tablero de teclas (con línea) 1
8 1.9.8 RT75010ASSY Ensamblaje de interruptor de emergencia 1
9 1.9.9 GB845ST2.9*6.5DS Tornillo autorroscante de cabeza troncocónica con
ranura cruz
7
10 1.9.10 GB845ST2.9*9.5DS Tornillo autorroscante de cabeza troncocónica con
ranura cruz
8
11 1.9.11 GB845ST4.2*13DS Tornillo autorroscante de cabeza troncocónica con
ranura cruz
2
12 1.9.12 RT750MM02 Membrana superficial A-zone 1
