23

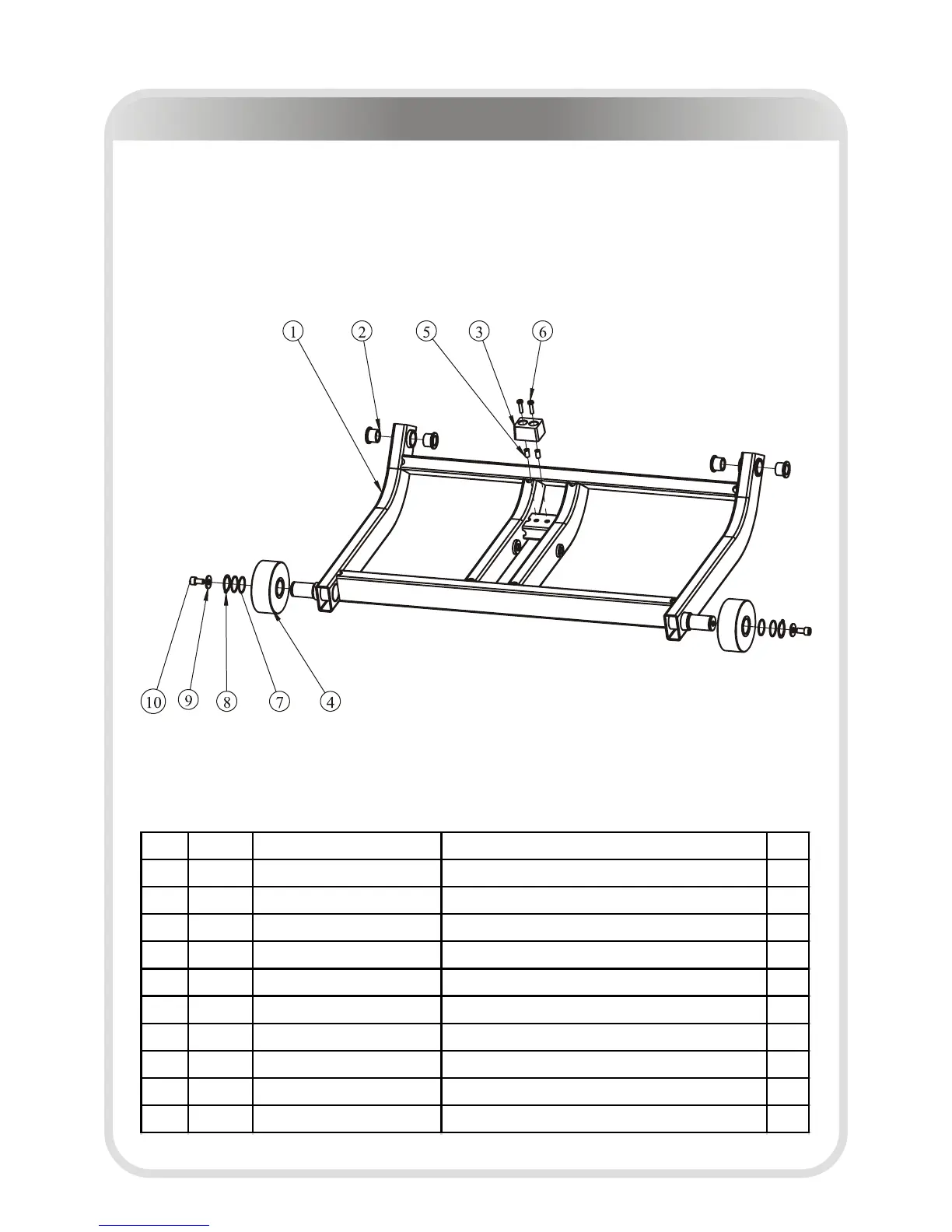

Parts List and Exploded View
Inverter Frame ASSY
Item No.
Grade No. Part No. Description QTY
1 4.1.3.1 RT7500500 Inverter Frame 1
2 4.1.3.2 L1-6800 Neck Bush 4
3 4.1.3.3 IN-B75052000 Ground Bumper 1
4 4.1.3.4 DC29002200 Wheel 2
5 4.1.3.5 GB17880.3M5*13DS17 Countersunk Head Hexagon Riveted Nuts M5 2
6 4.1.3.6 GB818M5*20DS2 Phillip Screw M5*20 2
7 4.1.3.7 DQ25DHS2B Adjust Washer Φ25 4
8 4.1.3.8 GB894.125FH12 Circlip For Shaft 2
9 4.1.3.9 DQ8DHS2A Washer Washer Φ9*Φ28*2 2
10 4.1.3.10 GB70M8*15DHS4 Socket Head Cap Screw M8*15 2
