Nomenclature et illustration des détails
— 24 —

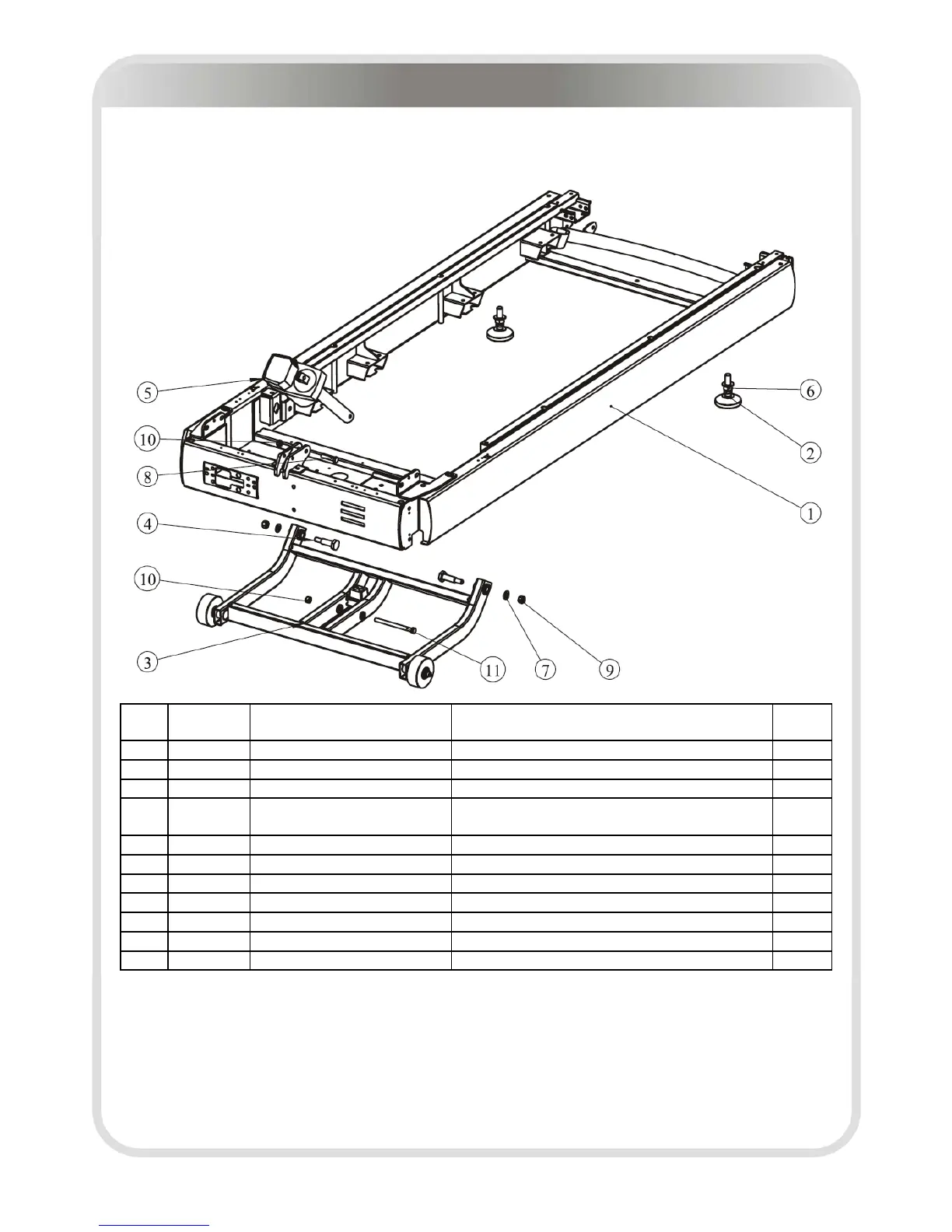

Ensemble de la plate-forme de marche et cadre de levage
N° Numéro de
grade
Référence de la pièce
composante
Nom de la pièce composante Quantité
1 4.1.1 RT7500400 Plate-forme de marche 1
2 4.1.2 STDP3400 Ensemble de la cale de réglage de la hauteur 2
3 4.1.3 RT75005ASSY Ensemble du cadre de levage 1
4 4.1.4 RT7001900 Boulon de fixation du cadre de levage sur la plate-
forme
2
5 4.1.5 R37-22-RDS Moteur de levage 1
6 4.1.6 GB6177M16DS2 Écrou hexagonal à bride 2
7 4.1.7 DQ12DS2A Rondelle 2
8 4.1.8 NM12DS2 Écrou 2
9 4.1.9 GB5780M10*45DS20 Boulon à tête hexagonale 1
10 4.1.10 NM10DS2 Écrou 2
11 4.1.11 GB5780M10*130DS20 Boulon à tête hexagonale 1
