Nomenclature et illustration des détails
— 25 —

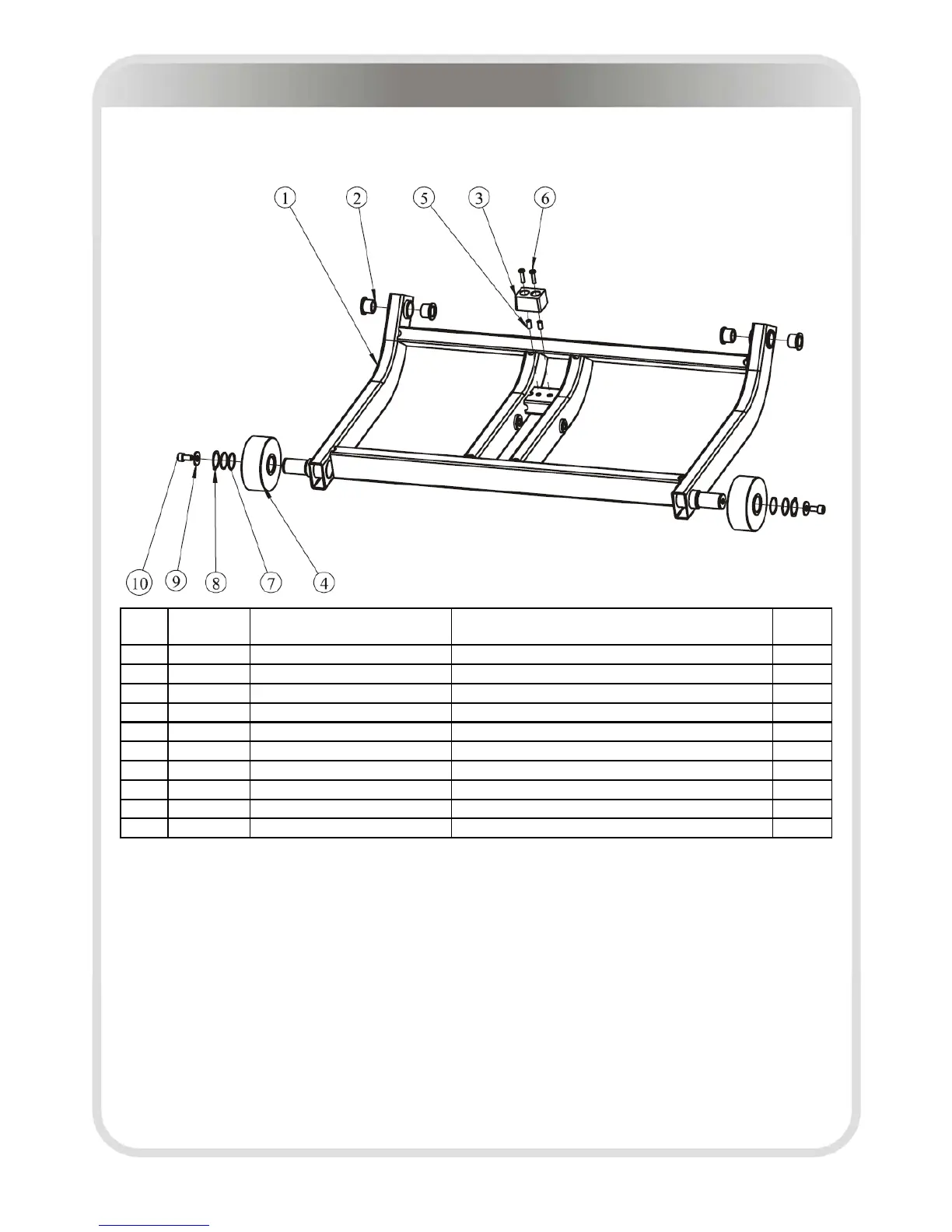

Ensemble du cadre de levage
N° Numéro de
grade
Référence de la pièce
composante
Nom de la pièce composante Quantité
1 4.1.3.1 RT7500500 Cadre de levage 1
2 4.1.3.2 L1-6800 Brousse 4
3 4.1.3.3 IN-B75052000 Cale de pied en contact avec le sol 1
4 4.1.3.4 DC29002200 Galet 2
5 4.1.3.5 GB17880.3M5*13DS17 Petit écrou riveté hexagonal à tête fraisée 2
6 4.1.3.6 GB818M5*20DS2 Vis à tête cylindrique cruciforme 2
7 4.1.3.7 DQ25DHS2B Rondelle de réglage de l'épaisseur 4
8 4.1.3.8 GB894.125FH12 Circlip à l'arbre 2
9 4.1.3.9 DQ8DHS2A Rondelle 2
10 4.1.3.10 GB70M8*15DHS4 Boulon à tête cylindrique à six pans creux 2
