Nomenclature et illustration des détails
— 26 —

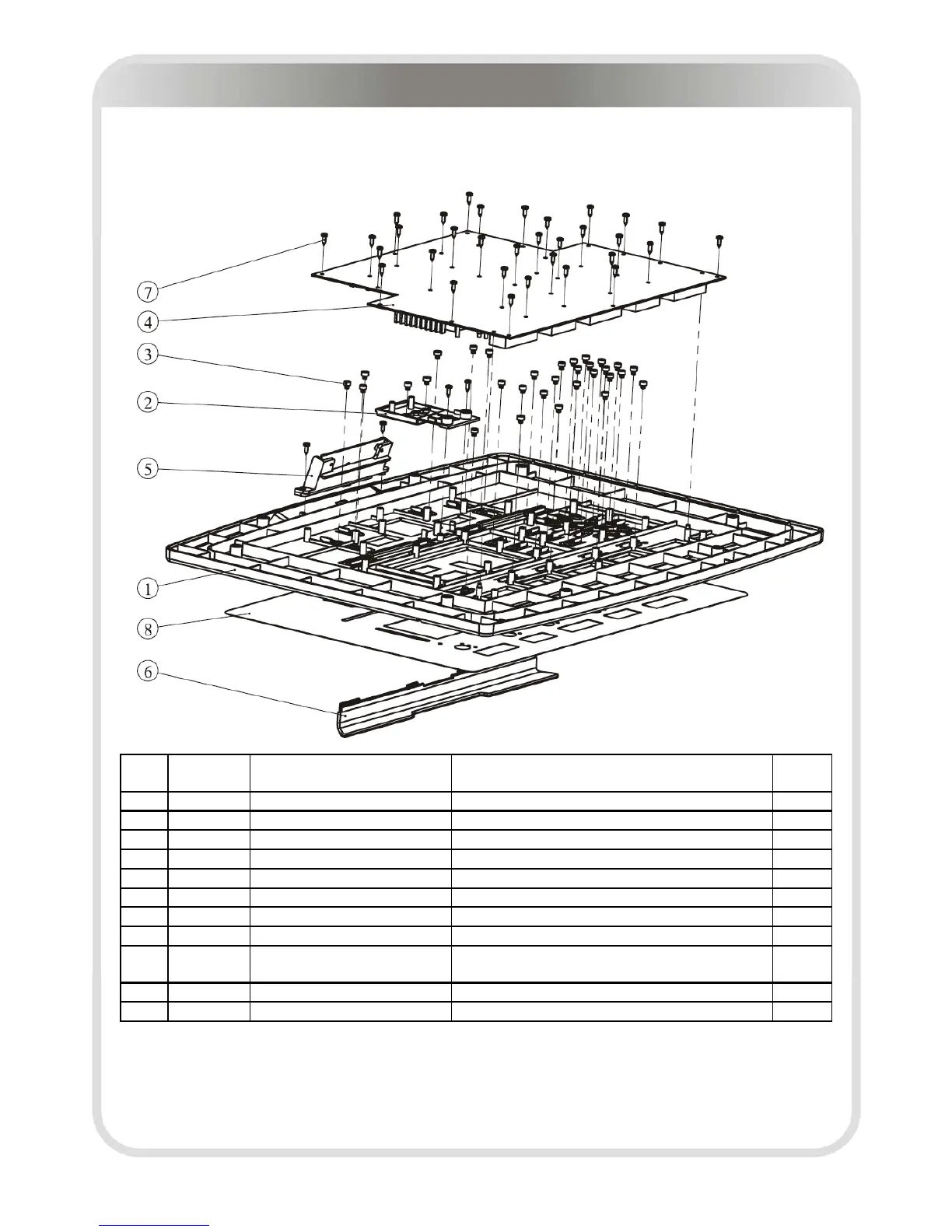

Ensemble du panneau avant de l’afficheur électronique
N° Numéro de
grade
Référence de la pièce
composante
Nom de la pièce composante Quantité
1 7.5.1 RT7505000 Carter de face de l’afficheur 1
2 7.5.2 RT7505400 Touche START sur l’afficheur 1
3 7.5.3 ECT74800 Rondelle de touche 31
4 7.5.4 B151 Panneau du tableau électronique 1
5 7.5.5 RT75007ASSY Ensemble de la carte USB 1
6 7.5.6 RT7505600 Porte-revus 1
7 7.5.7 GB845ST2.9*9.5DS Vis autofileteuse à tête cylindrique cruciforme 36
8 7.5.8 RT750MM01 Film superficiel du tableau électronique 1
9 7.5.9 L300SMA-XHB-8 Segment supérieur du câble du tableau
électronique
1
10 7.5.10 L200XHB-XHB-4 Liaison de la carte USB 1
11 7.5.11 L400XHB-SMY-19 Câble intermédiaire de raccordement 1
