Impulse RT750 User Manual

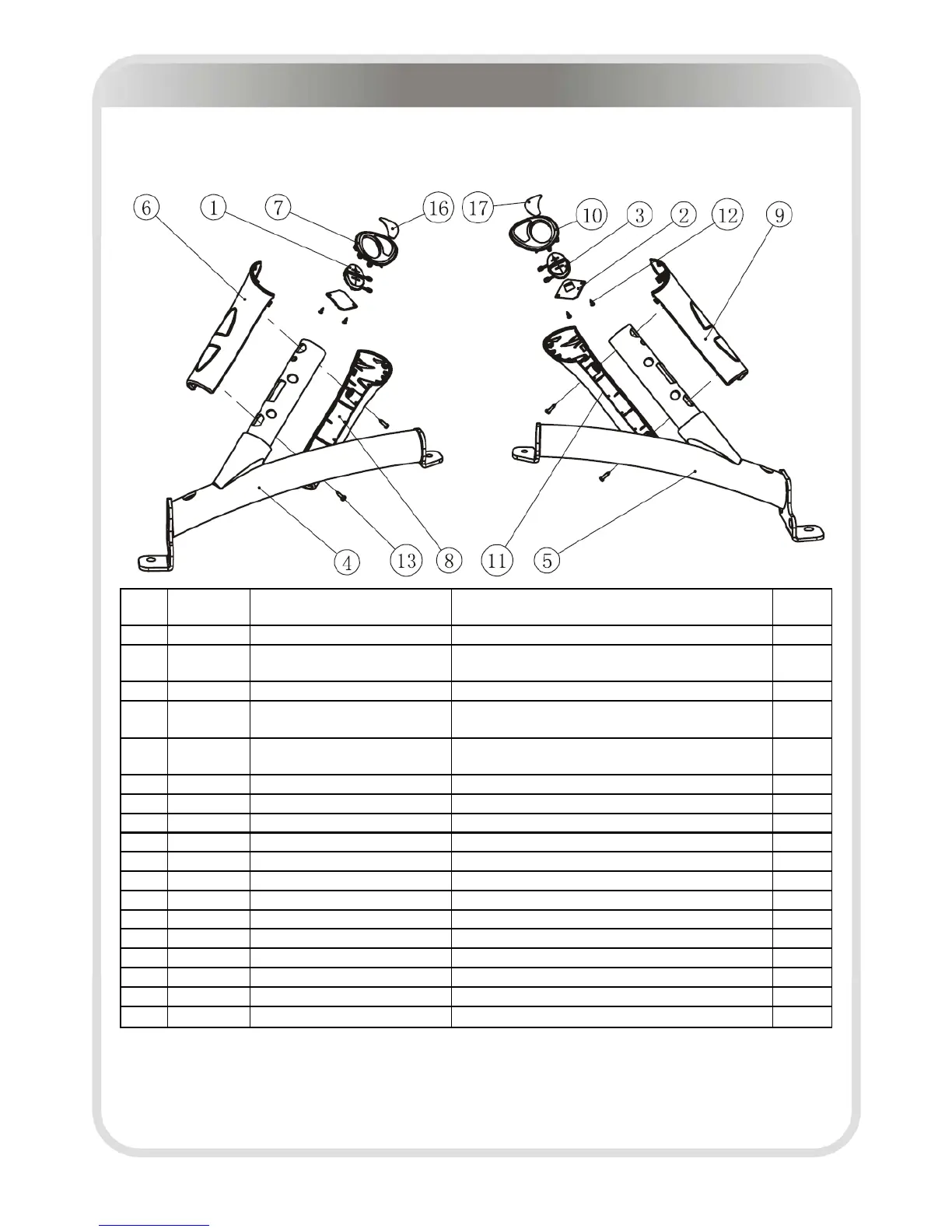

Nomenclature et illustration des détails
— 30 —
Ensemble de la rampe au milieu
N° Numéro de
grade
Référence de la pièce
composante
Nom de la pièce composante Quantité
1 1.8.1 X17K Touche montée et descente 1
2 1.8.2 F31 Plaquette de réglage de la vitesse de montée et
descente
2
3 1.8.3 X19K Touche vitesse 1
4 1.8.4 RT7500600 Ensemble soudé du coude gauche de la rampe au
milieu
1
5 1.8.5 RT7500700 Ensemble soudé du coude droit de la rampe au
milieu
1
6 1.8.6 X12RV1 Ensemble détecteur du pouls gauche 1
7 1.8.7 X12T Couvercle supérieur détecteur du pouls 1
8 1.8.8 X12L Couvercle gauche détecteur du pouls 1
9 1.8.9 X13RV1 Ensemble détecteur du pouls droite 1
10 1.8.10 X13T Couvercle supérieur détecteur du pouls 1
11 1.8.11 X13L Couvercle gauche détecteur du pouls 1
12 1.8.12 GB845ST2.2*6.5DS Vis autofileteuse à tête cylindrique cruciforme 4
13 1.8.13 GB845ST2.9*13N19 Vis autofileteuse à tête cylindrique cruciforme 4
14 1.8.14 L800XHB-XHP-6 Fil des rampes 1
15 1.8.15 L1000ST0-XHB-4 Fil de la poignée 1
16 1.8.16 RT700TZ02 Autocollant à la touche de la rampe gauche 1
17 1.8.17 RT700TZ01 Autocollant à la touche de la rampe droite 1
18 1.8.18
K1NF-55（N）
Bague magnétique 2
