Nomenclature et illustration des détails
— 31 —

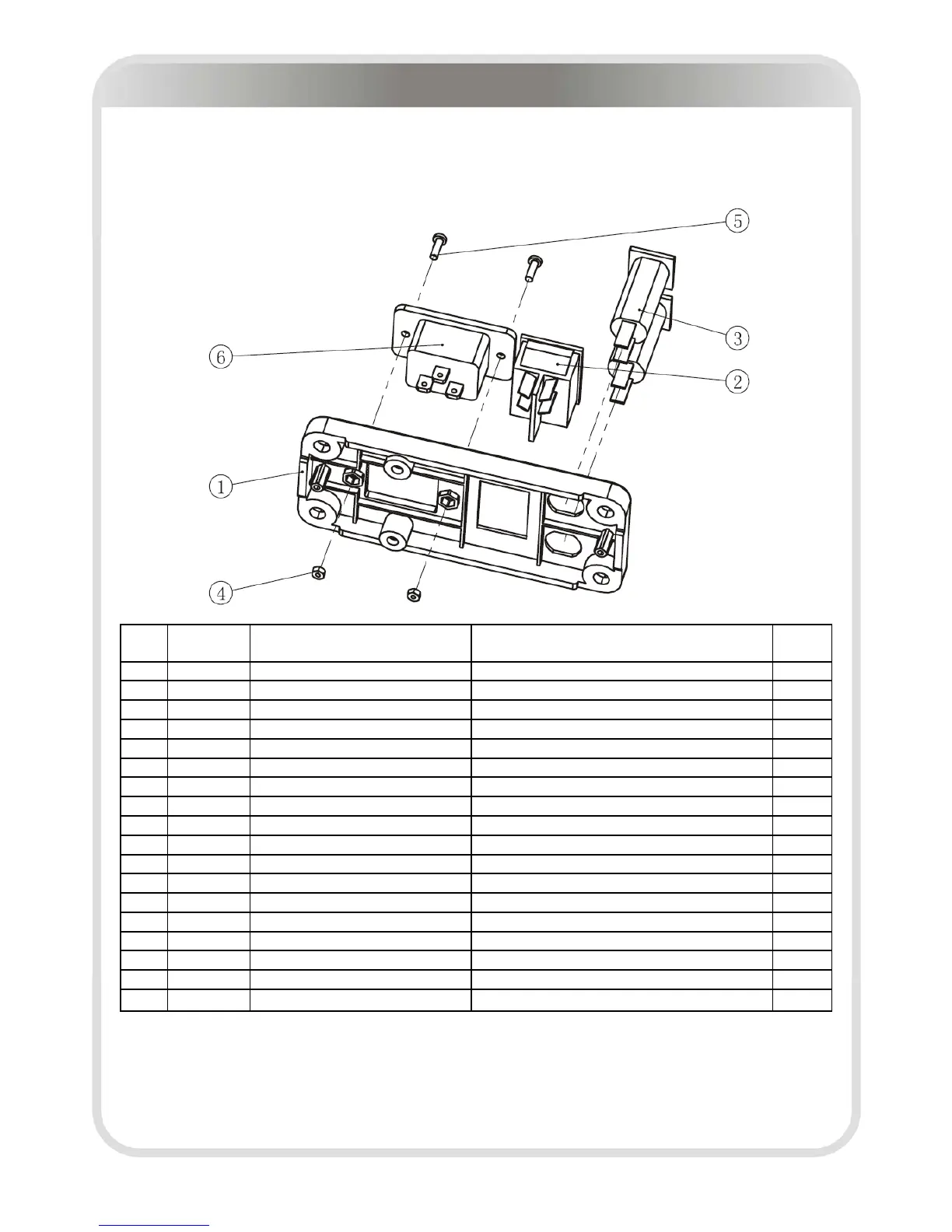

Ensemble du capot de protection du commutateur général
N° Numéro de
grade
Référence de la pièce composante Nom de la pièce composante Quantité
1 4.22.1 RT7003000 Capot de protection du commutateur général 1
2 4.22.2 F23 Commutateur général 1
3 4.22.3 Z13 Prise de courant 1
4 4.22.4 13-0009 Disjoncteur de surintensité 2
5 4.22.5 GB41M3DS2 Écrou hexagonal 2
6 4.22.6 GB818M3*10DS2 Vis à tête cylindrique cruciforme 2
7 4.22.7 740-6016 Fil de terre 1
8 4.22.8 L100AMP175022-1-L-14 Liaison 2
9 4.22.9 L100AMP175022-1-N-14 Liaison 2
10 4.22.10 08-0077 Bague magnétique 1
11 4.22.11 L400AMP175022-1-N-14 Liaison 1
12 1.8.12 GB845ST2.2*6.5DS Vis autofileteuse à tête cylindrique cruciforme 4
13 1.8.13 GB845ST2.9*13N19 Vis autofileteuse à tête cylindrique cruciforme 4
14 1.8.14 L800XHB-XHP-6 Fil des rampes 1
15 1.8.15 L1000ST0-XHB-4 Fil de la poignée 1
16 1.8.16 RT700TZ02 Autocollant à la touche de la rampe gauche 1
17 1.8.17 RT700TZ01 Autocollant à la touche de la rampe droite 1
18 1.8.18
K1NF-55（N）
Bague magnétique 2
