Nomenclature et illustration des détails
— 32 —

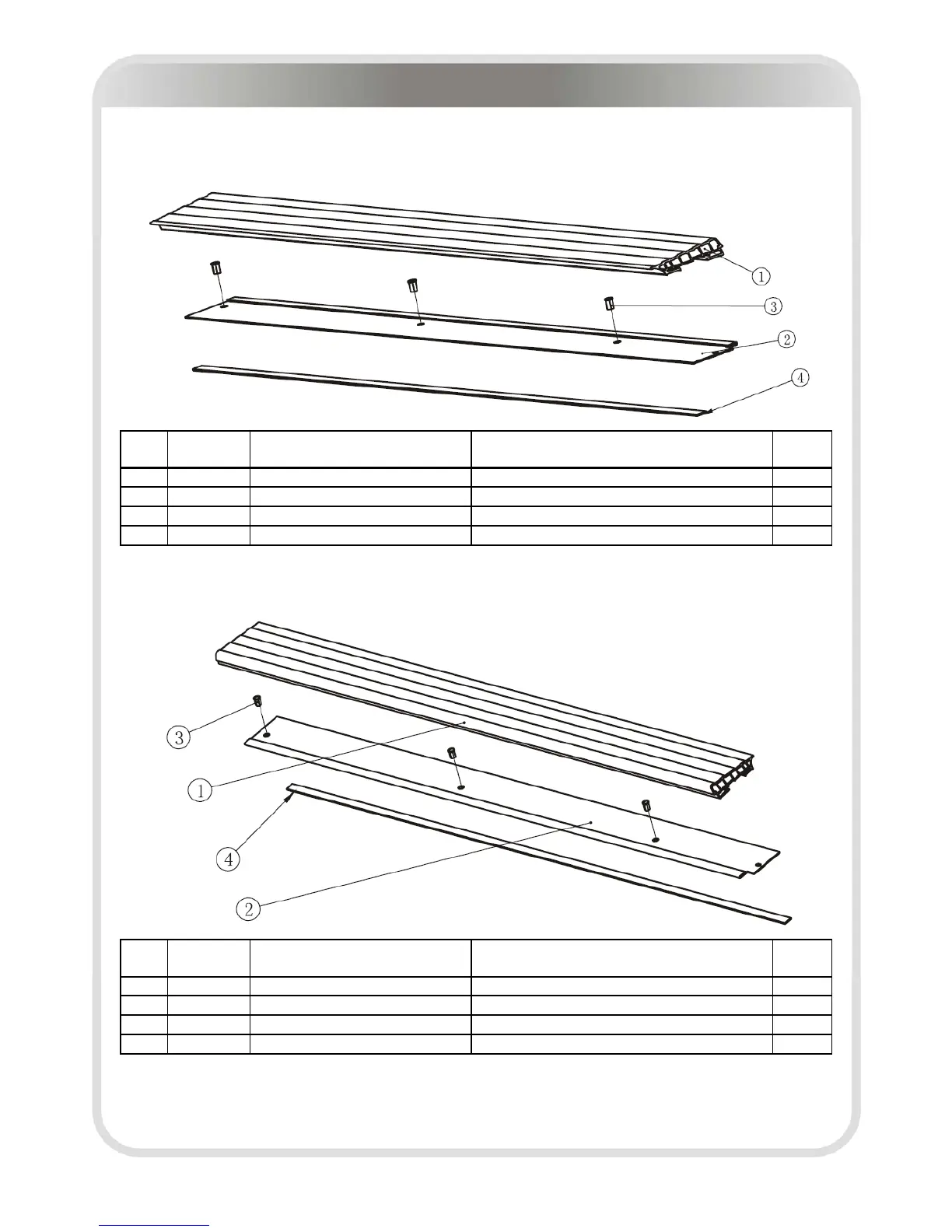

Ensemble de la repose-pied gauche
N° Numéro de
grade
Référence de la pièce composante Nom de la pièce composante Quantité
1 4.23.1 RT7007200 Repose-pied gauche 1
2 4.23.2 RT7007400 Fer intermédiaire de la repose-pied gauche 1
3 4.23.3 CRDMJ20*3*1000 Coton collodion adhésif à simple face 1
4 4.23.4 GB17880.5M8*16.5DCS17 Écrou riveté hexagonal à tête plate 3
Ensemble de la repose-pied droite
N° Numéro de
grade
Référence de la pièce composante Nom de la pièce composante Quantité
1 4.24.1 RT7007300 Repose-pied droit 1
2 4.24.2 RT7007500 Fer intermédiaire de la repose-pied droit 1
3 4.24.3 CRDMJ20 Coton collodion adhésif à simple face 1
4 4.24.4 GB17880.5M8*16.5DCS17 Écrou riveté hexagonal à tête plate 3
