capaz de soportar una corriente superior a 80A. Se recomienda usar 16mm²/AWG 6 como medida de
seguridad y eficiencia.
El cable para el E4 Evolution II + 60k TT S HV o el E4 Evolution II 30k TT (S) LV deberá ser
capaz de soportar una corriente superior a 120A. Se recomienda usar 25mm²/AWG 4 como medida de
seguridad y eficiencia.
El cable para el E4 Evolution II + 80k TT (S) HV y E4 Evolution II + 40k TT (S) LV deberá ser
capaz de soportar una corriente superior a 160A. Se recomienda usar 35mm²/AWG 2 como medida de
seguridad y eficiencia.

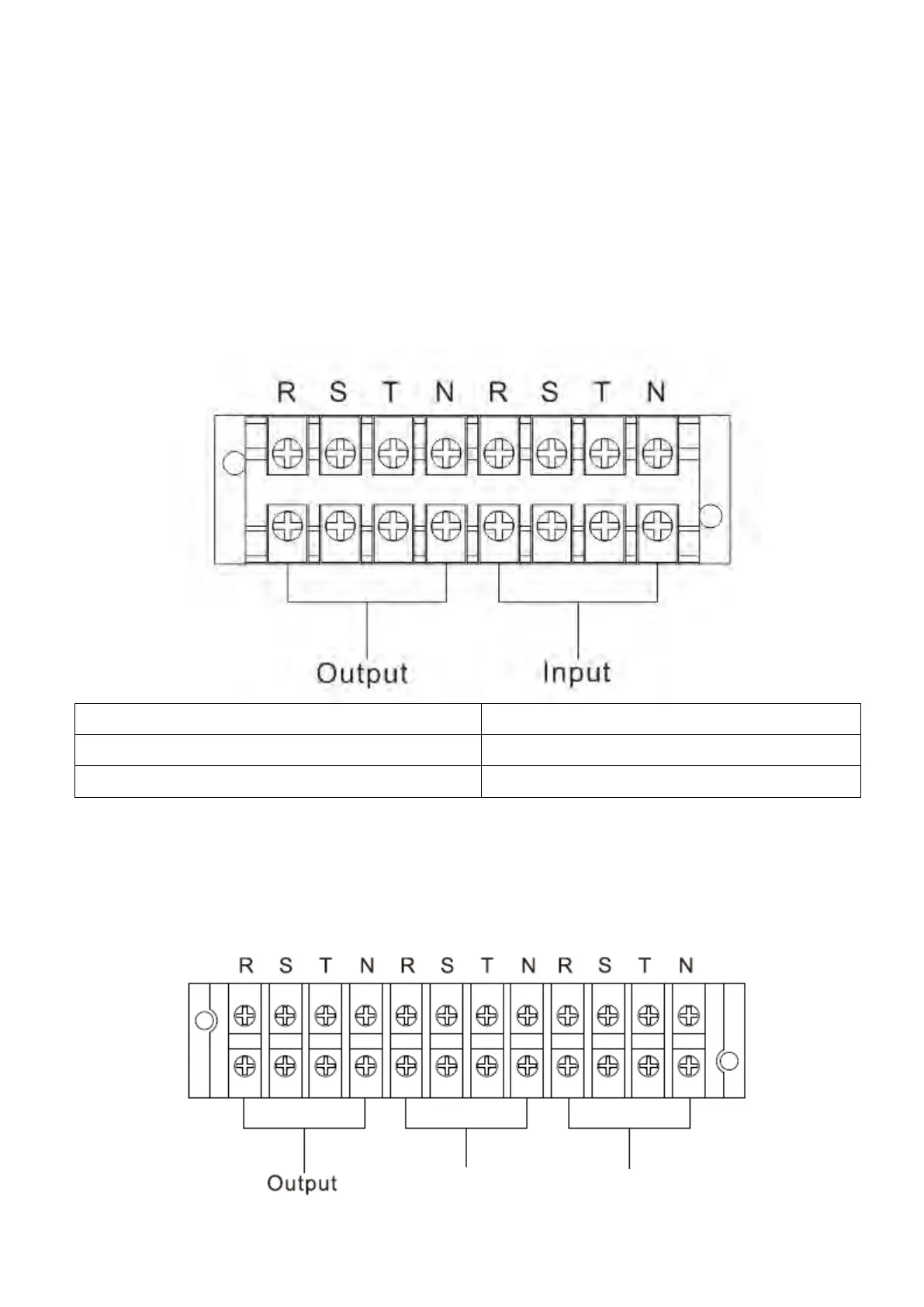

5) Retire la cubierta del bloque de la terminal en el panel trasero del UPS. Después conecte los cables
de acuerdo a los siguientes diagramas de bloques de la terminal: (Primero conecte el cable de tierra
al realizar la conexión del cableado. ¡Al realizar la desconexión del cableado, el cable de conexión a
tierra deberá desconectarse al final!)
EN
ES
Output
Salida
Input
Entrada
Diagrama del cableado del bloque de terminal para el E4 Evolution II + 10/15/20k TT HV
(estándar)
E4 Evolution II + 10k LV HV (estándar)
Entrée
Entrée de le bypass
