il affiche toujours comme tension de sortie.
il indique la valeur de mesure interne de la tension
de la sortie C que vous pouvez calibrer en appuyant sur ou
selon que la mesure est faite depuis un multimètre interne ou
externe. Le résultat du calibrage sera appliqué après l’appui sur le
bouton . La plage d’étalonnage est limitée à +/-9 V. Cette
fonction est normalement utilisée pour le fonctionnement en
parallèle.
* Il affichera le numéro 2 sous pour représenter la
tension de la sortie C.

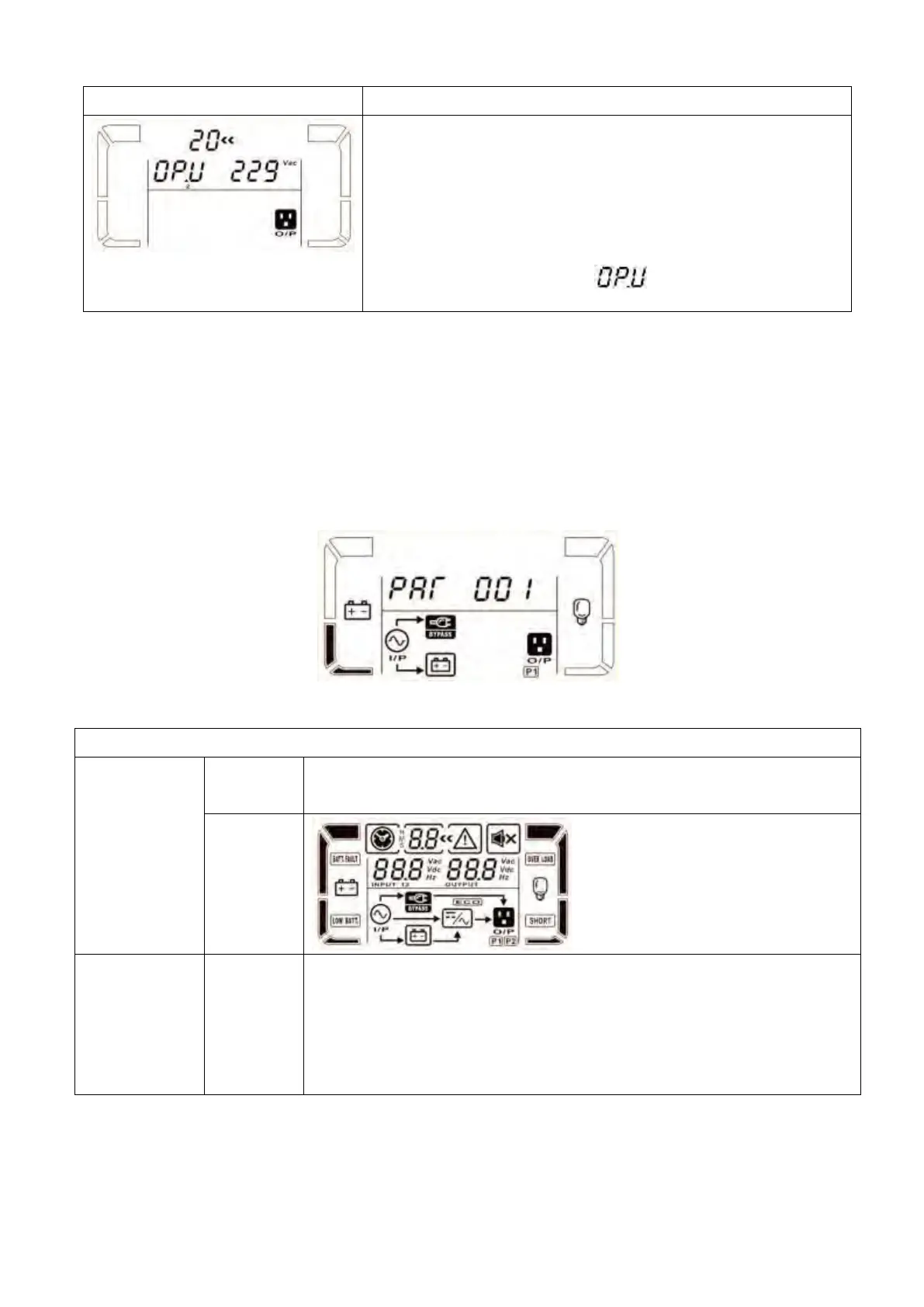

Le tableau suivant indique l’affichage de l’écran LCD pour les modes de fonctionnement et les états.
(1) Si l’onduleur est en mode de fonctionnement normal, elle affiche sept écrans l’un après l’autre,
représentant tour à tour les tensions d’entrée triphasées neutre (An, bn, Cn), 3 tensions d’entrée entre
phase (Ab, bC, CA) et la fréquence.
(2) Si des onduleurs parallèles sont mis en place avec succès, il affiche un écran supplémentaire avec
« » comme paramètre 2 et le numéro assigné au paramètre 3 comme l’indique le schéma de
l’écran parallèle ci-dessous. L’onduleur principal recevra par défaut le numéro « » et les onduleurs
esclaves le numéro « 002 » ou « 003 ». Les numéros attribués peuvent être modifiés de manière
dynamique en cours de fonctionnement ;
Mise en
marche de
l’onduleur
À l’allumage de l’onduleur, celle-ci entrera dans ce mode pendant quelques
secondes pendant l’initialisation du système et de l’UC.
Lorsque la tension/fréquence de bypass est hors de la plage acceptable ou
lorsque la bypass est désactivée (ou interdite), l’onduleur entrera en mode
« Pas de sortie » à l’allumage ou lors de sa mise hors tension. Cela signifie
que l’onduleur n’a pas de sortie. Des bips d’alarme retentissent toutes les
2 minutes.
