INFOSEC UPS SYSTEM E4 Evolution II + TT Series User Manual

124
INFOSEC UPS SYSTEM – 15, rue du Moulin – 44880 Sautron – France – www.infosec-ups.com
hotline : +33 (0)2 40 76 15 82 – fax : +33(0)2 40 94 29 51 – hotline@infosec.fr – 07 19 AA 59 205 03

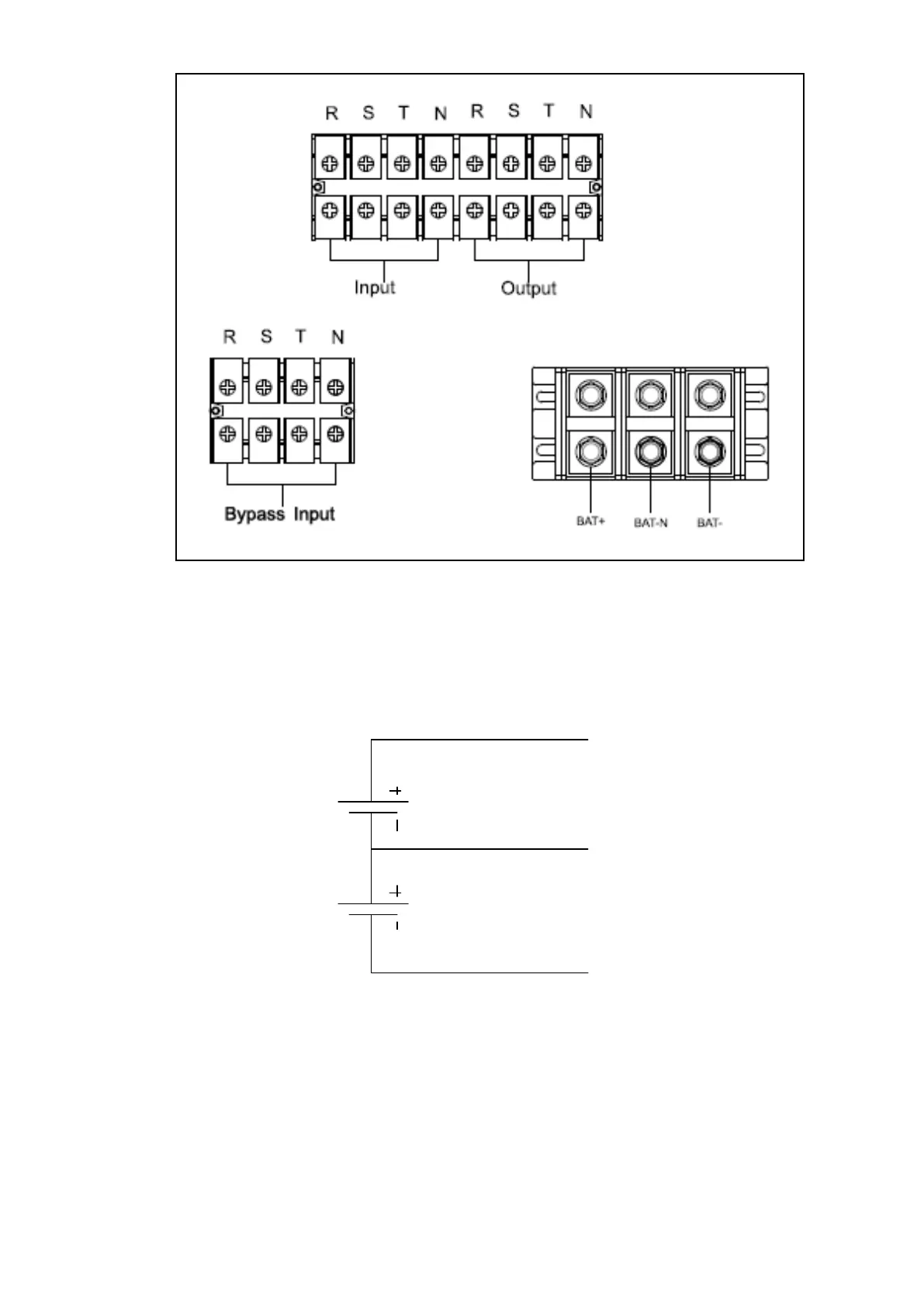

Diagrama del cableado del bloque de terminal para el E4 Evolution II + 60/80k TT HV
E4 Evolution II + 30/40k TT S LV





Esquemas de conexión de cableado de batería
Asegúrese de que los cables están firmemente conectados a las terminales. 
Instale el disyuntor de salida entre la terminal de salida y la carga, de ser necesario, el disyuntor
deberá estar dotado con una función de protección de fugas de corriente.
6) Coloque de nuevo la cubierta del bloque de la terminal en el panel trasero del UPS.
