INFOSEC UPS SYSTEM E4 Evolution II + TT Series - Page 127

126
INFOSEC UPS SYSTEM – 15, rue du Moulin – 44880 Sautron – France – www.infosec-ups.com
hotline : +33 (0)2 40 76 15 82 – fax : +33(0)2 40 94 29 51 – hotline@infosec.fr – 07 19 AA 59 205 03
EN
ES
UPS1
UPS 1
UPS2
UPS 2
Output
Salida
Input
Entrada

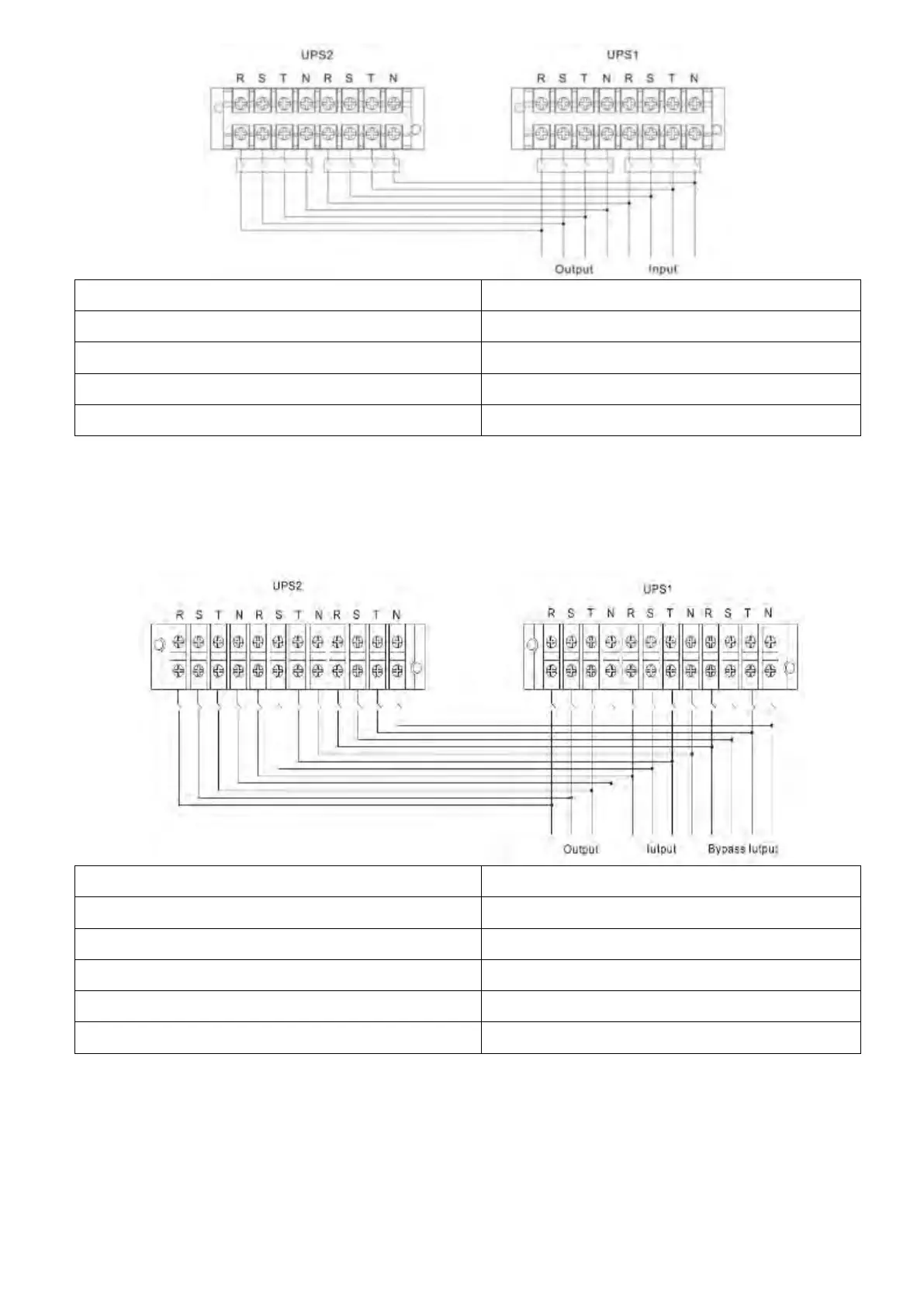

Diagrama de cableado para sistema paralelo del E4 Evolution II + 10/15/20k TT HV
(estándar)
E4 Evolution II + 10k TT LV (estándar)
EN
ES
UPS1
UPS 1
UPS2
UPS 2
Output
Salida
Input
Entrada
Bypass Input
Entrada de derivación
Diagrama de cableado para sistema paralelo del E4 Evolution II + 10/15/20k TT HV (salida
doble opcional)
E4 Evolution II + 10k TT LV (entrada doble opcional)
