2-2-2. Configuration de l'onduleur
Étape 1 : Connexion de l'entrée de l'onduleur
Ne brancher l'onduleur que sur une prise bipolaire, trifilaire, mise à la terre. Éviter l'utilisation
de rallonges électriques.
Étape 2 : Connexion de l'entrée de l'onduleur
Il y a deux sortes de sorties du type prise : les sorties programmables et générales. Connecter
les dispositifs non-essentiels sur les sorties programmables et les dispositifs essentiels sur les
sorties générales. Au cours d'une panne de courant, il est possible d'augmenter la durée de
secours des dispositifs essentiels en configurant des durées de secours plus courtes des
dispositifs non-essentiels.
Étape 3 : Connexion de la communication

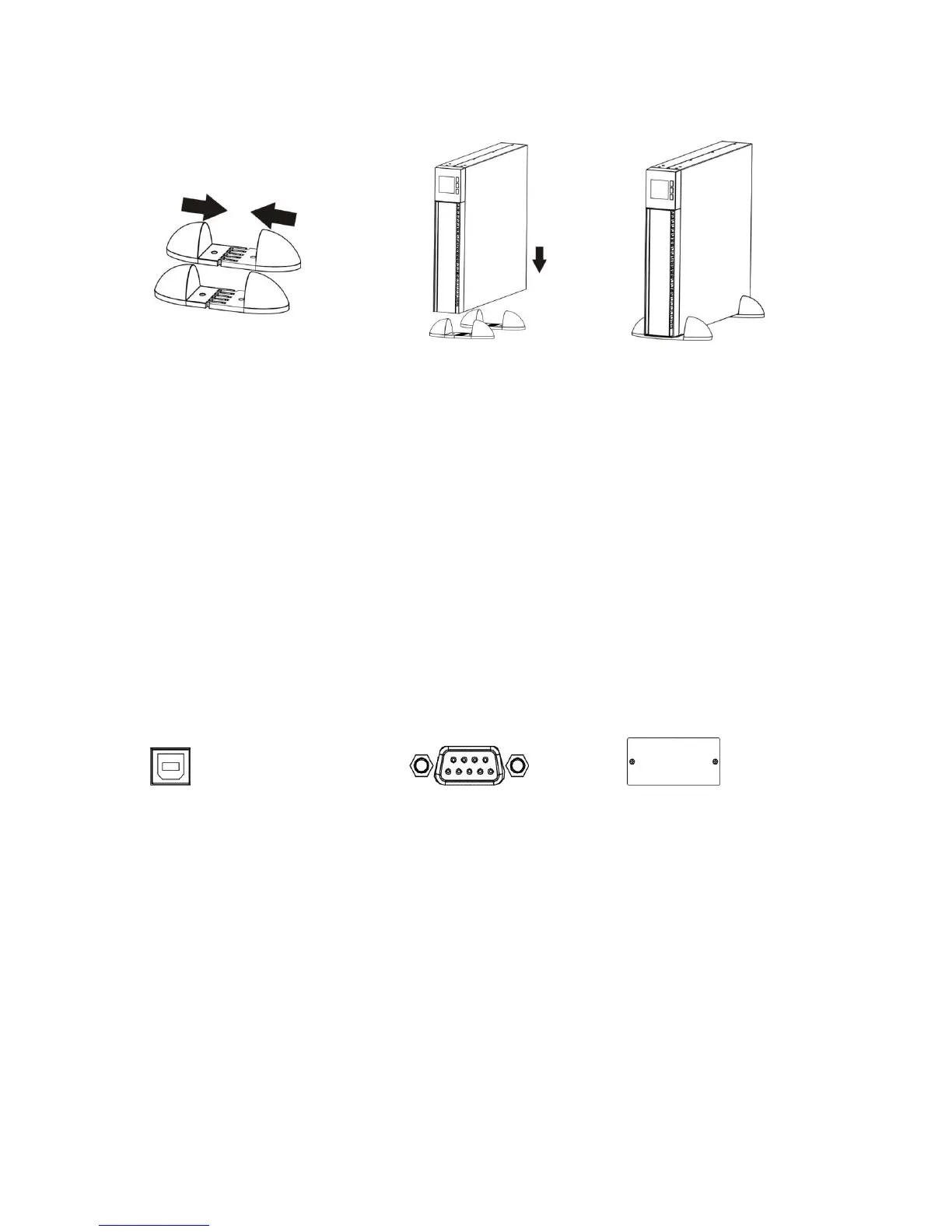

Port de communication :
Port USB Port RS-232 Emplacement intelligent
Dans le but de permettre, sans surveillance, l'arrêt, le démarrage et la surveillance d'état,
connecter une extrémité du câble de communication au port USB/RS-232 et l'autre extrémité
au port de communication de l'ordinateur. Le logiciel de suivi étant installé, il est possible
d'établir sur l'ordinateur les horaires d'arrêt, de démarrage et de surveillance de l'état de
l'onduleur.
L'onduleur est équipé d'un slot intelligent qui est idéal soit pour une carte SNMP soit pour une
carte AS400. L'installation d'une carte SNMP ou AS400 sur l'onduleur permet l'utilisation
d'options avancées de surveillance et de communication.
PS : Un port USB et un port RS-232 ne peuvent pas fonctionner en même temps.
