7 ページ
V1.0

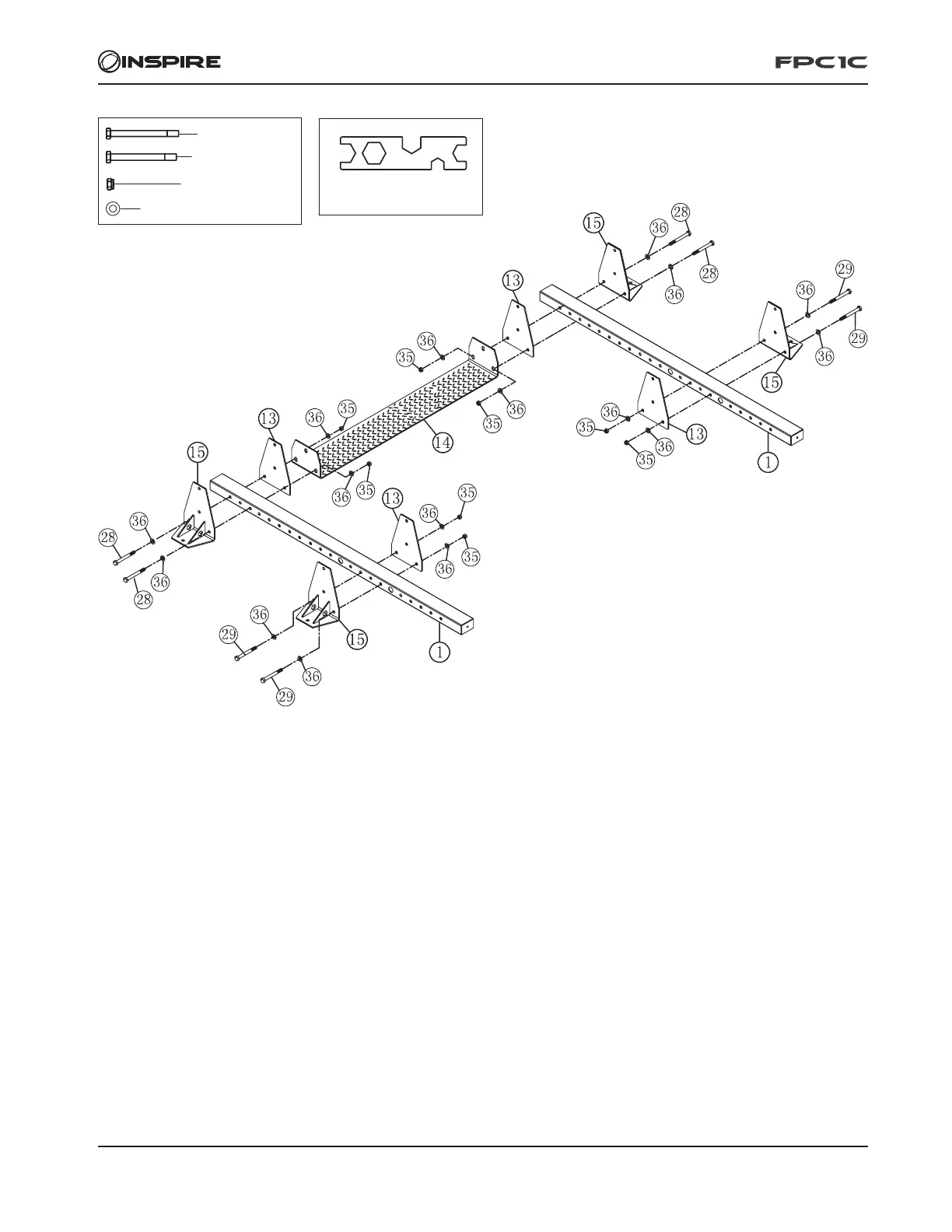

手順 1
下部ベースフレームの組立
部品の位置と向きは上図を参照してください。このステップは、左側と右側で構成されます。
• ボルト(28)と座金(36)、ロックナット(35)で 締 め てくだ さい 。下部フットプレート(15)を下部ベースフレーム(1)、下部インナープレ
ート(13)、下部クロスブレース(14)に接続し、これらの部品を下部ベースフレームの片方の端に設置してください。
• 反対側にも同じ手順を繰り返してください。
• ボルト(29)と座金(36)、ロックナット(35)で 締 め てくだ さい 。下部フットプレート(15)を下部ベースフレーム(1)、下部インナ
ープレート(13)に接続し、これらの部品を下部ベースフレームの前部の端に設置してください。
• 反対側にも同じ手順を繰り返してください。
• これらの部品を合わせたものが下部ベースフレーム組立部品となります。
#28 M12 × 110 4個
#29 M12 × 105 4個
#35 M12 8個
#36 φ13 × φ24 × 2.5 16
#41 2個
