8 ページ
V1.0
手順 2

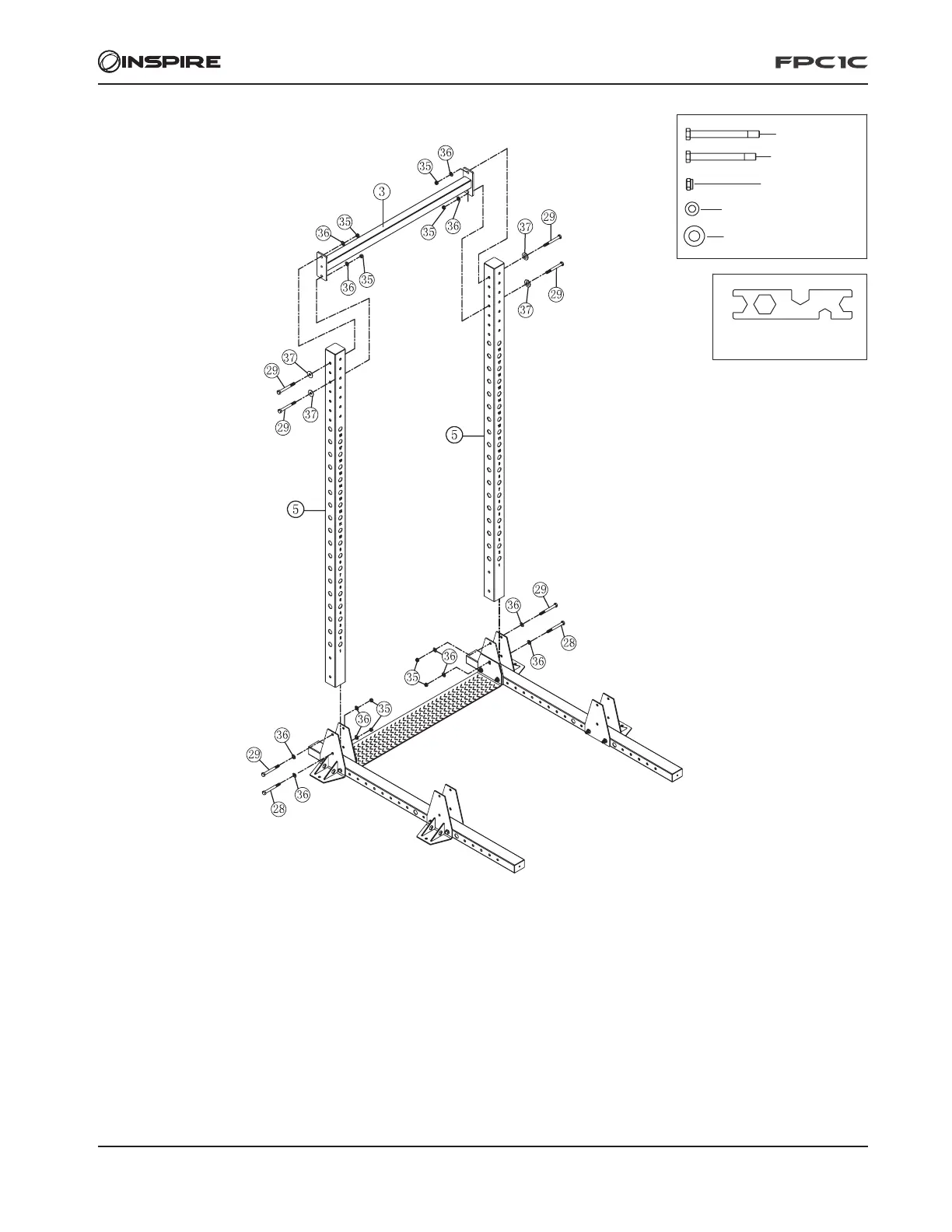

直立ビームと後部クロスバーの設置
部品の位置と向きは上図を参照してください。
• ボルト(28)(下部)、ボルト(29)(上部)、座金(36)、ロックナット(35)で 締 め てくだ さい 。直立ビーム(5)を下 部 ベ ースフレーム 組
立部品に接続します。左側と右側があります。(設置位置方法は上図を参照してください。)
• ボルト(29)、座金(37)、ロックナット(35)で 締 め てくだ さい 。後部クロスバー(3)を直立ビーム(5)に接続し、正しい位置に固定し
てくだ さい 。
#41 2個
#28 M12 ×110 2個
#29 M12 × 105 6個
#35 M12 8個
#36 φ13 × φ24 × 2.5 12個
#37 φ13 × φ37 × 3 4個
