9 ページ
V1.0
手順 3
直立ビーム前部の設置

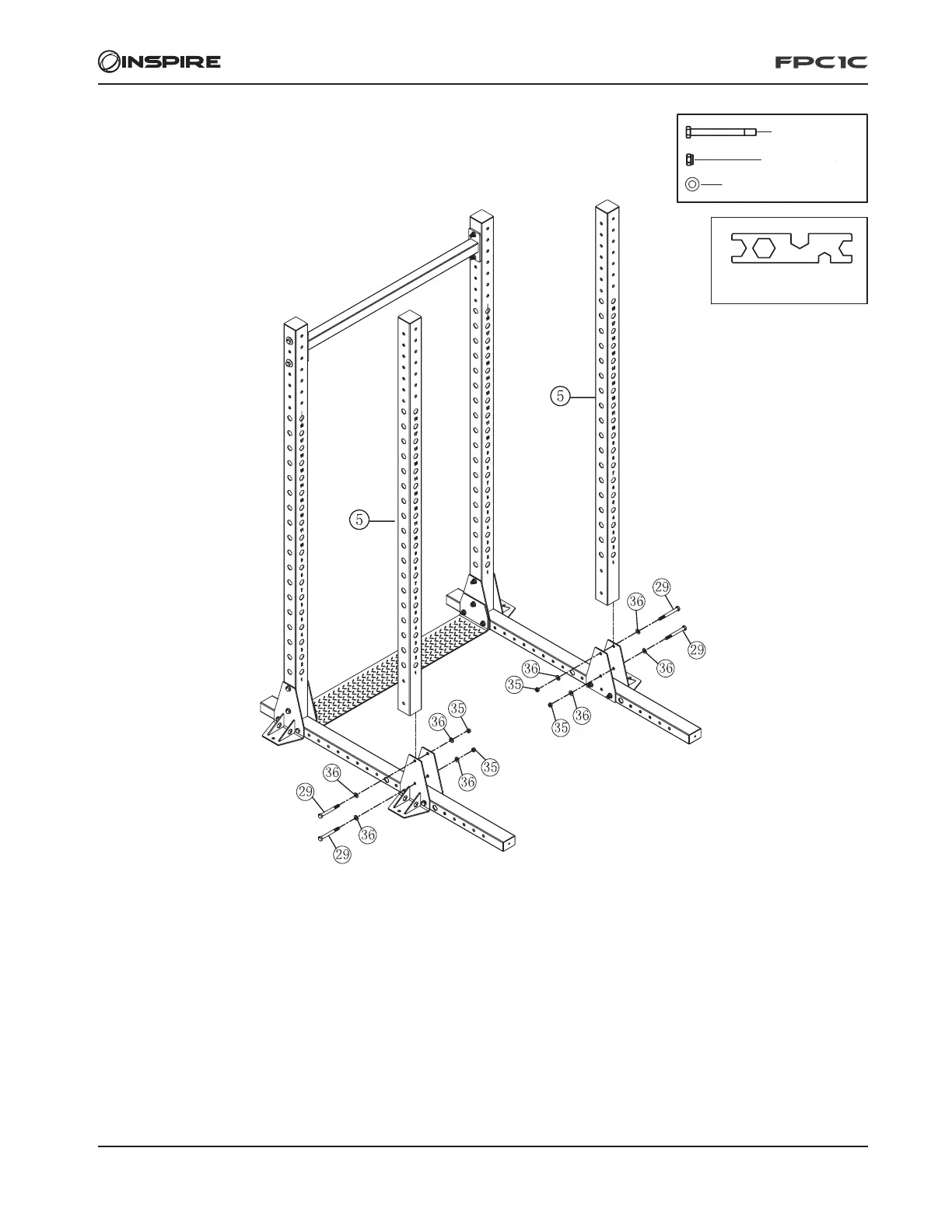

部品の位置と向きは上図を参照してください。
• ボルト(29)(下部)、座金(36)、ロックナット(35)で 締 め てくだ さい 。直立ビーム(5)を下部ベースフレーム組立部品に接続しま
す。左側と右側があります。
• 反対側にも同じ手順を繰り返してください。
#41 2個
#29 M12 × 105 4個
#35 M12 4個
#36 φ13 × φ24 × 2.5 8個
