10 ページ
V1.0
手順 4
上部クロスバーの設置

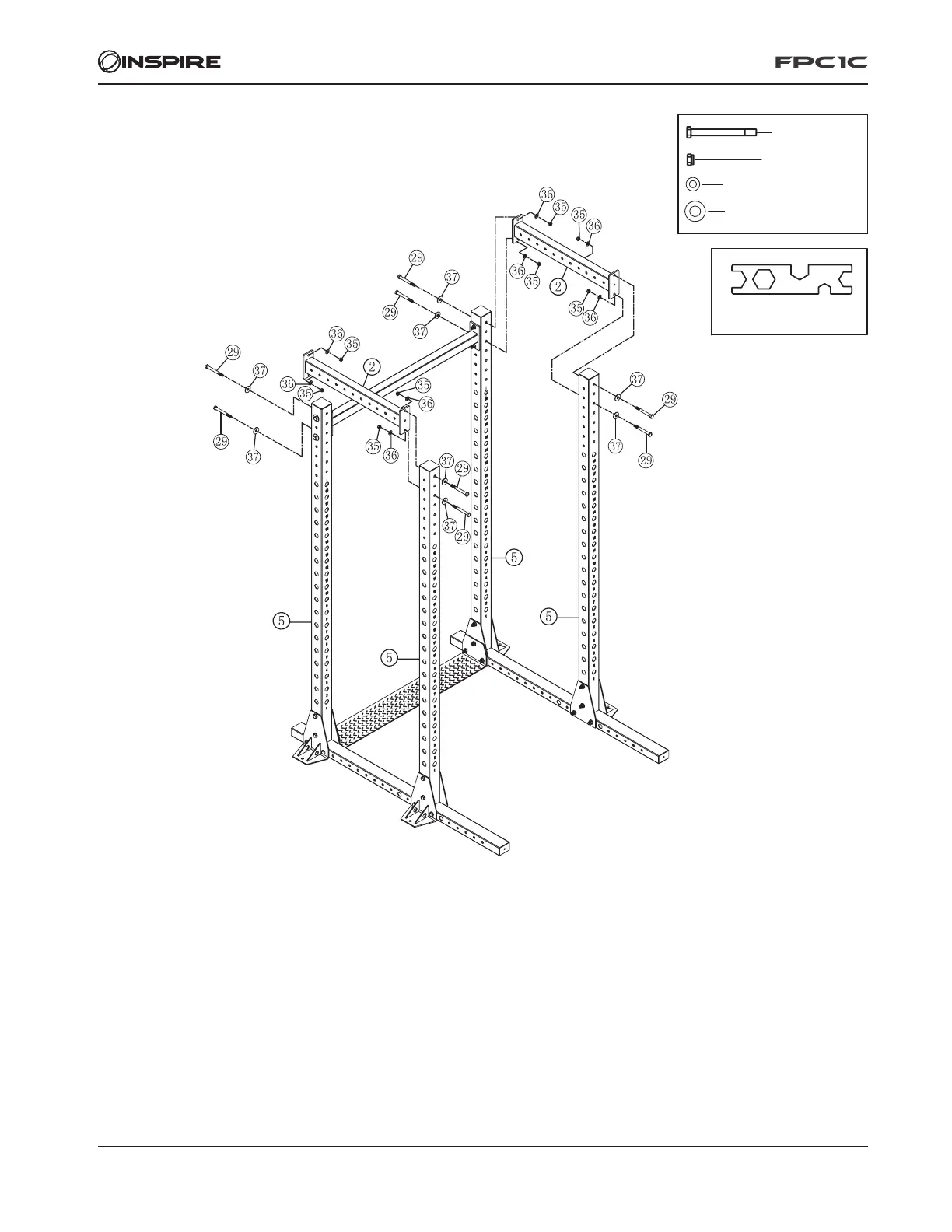

部品の位置と向きは上図を参照してください。
• ボルト(29)、座金(37)、座金(36)、ロックナット(35)で 締 め てくだ さい 。
• 上部クロスバー(2)を直立ビームに接続します。左側と右側があります。
• 反対側にも同じ手順を繰り返してください。
#41 2個
#29 M12 × 105 8個
#35 M12 8個
#36 φ13 × φ24 ×2.5 8個
#37 φ13 × φ37 × 3 8個
