11 ページ
V1.0
手順 5

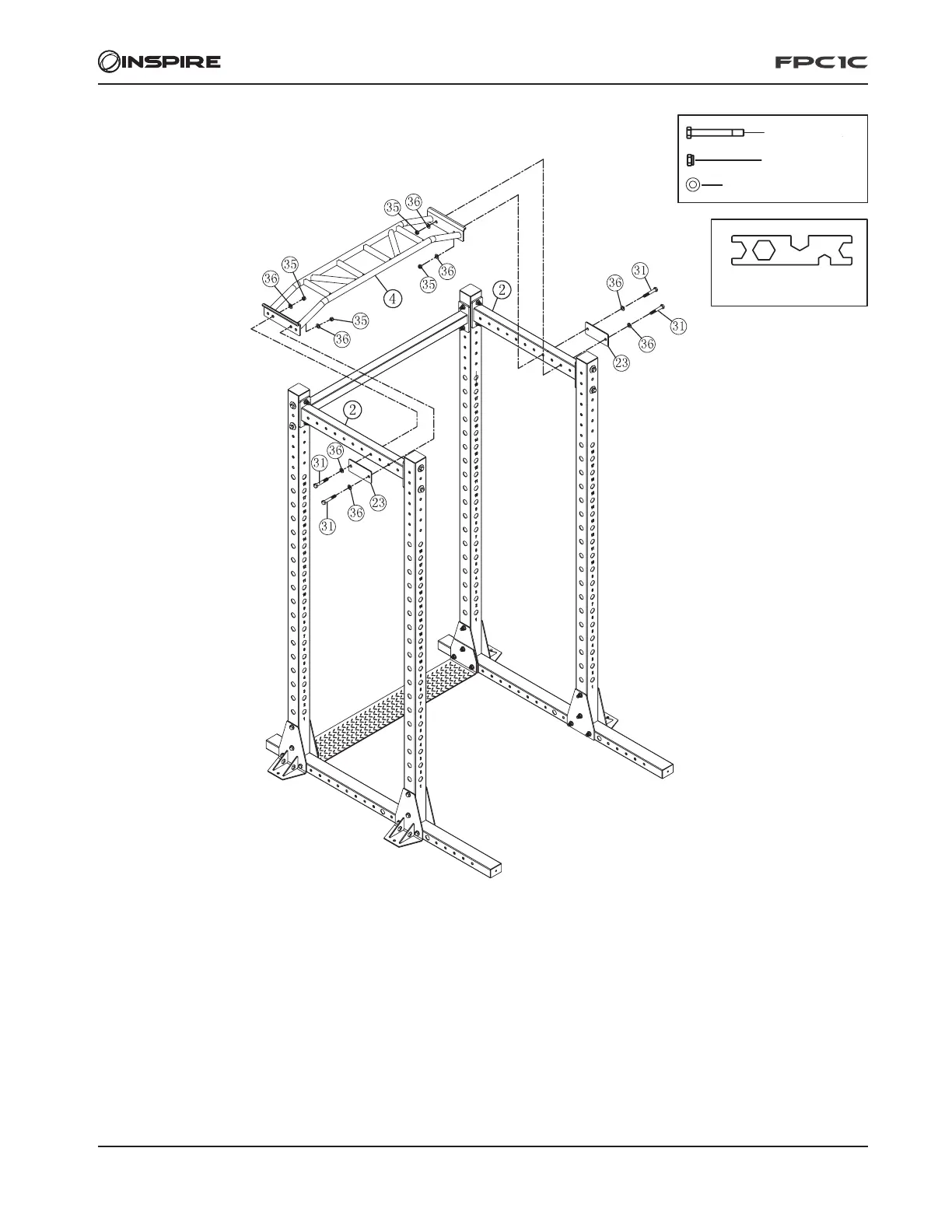

モンキーバーの設置
部品の位置と向きは上図を参照してください。
• ボルト(31)、座金(36)、ロックナット(35)で 締 めてくだ さい
• モンキーバー(4)を上部クロスバー(2)、デコプレート(23)に接続します。左側と右側があります。
#31 M12 × 80 4個
#35 M12 4個
#36 φ13 × φ24 × 2.5 8
#41 2個
