手順 6
抵抗バンドペグ、ランドマイン、バトルロープ付属品接続ループの設置

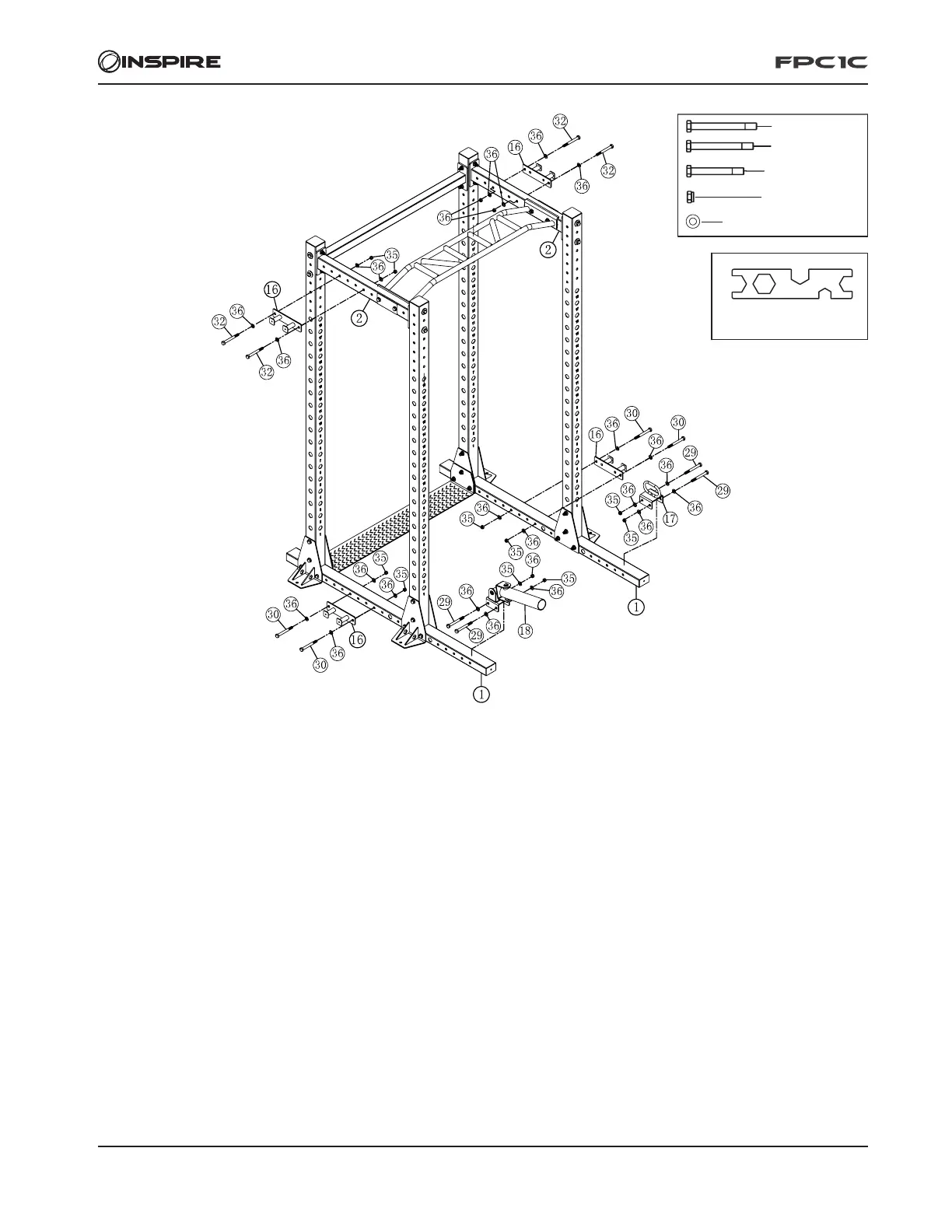

部品の位置と向きは上図を参照してください。
抵抗バンドペグ(4箇所):両側の上部に1個、下部 に1個
• ボルト(30)、座金(36)、ロックナット(35)で締めてください。
• 抵抗バンドペグ(16)を左側と右側の下部ベースフレーム、フレームの上部に接続してください。
ランドマイン
• ボルト(29)、座金(36)、ロックナット(35)で 締 め てくだ さい 。
• ランドマイン(18)のブラケットを下部ベースフレームに接続してください。
バトルロープ付属品
• ボルト(29)、座金(36)、ロックナット(35)で 締 め てくだ さい 。
• バトルロープ接続ループ付属品(17)のブラケットを下部ベースフレームに接続してください。
#29 M12 ×105 4個
#30 M12 × 100 4個
#32 M12 × 75 4個
#35 M12 12個
#41 2個
#36 φ13 × φ24 × 2.5 24個
