26
EMI-300
7-CHANNEL 2 X 150W MIXING AMPLIFIER

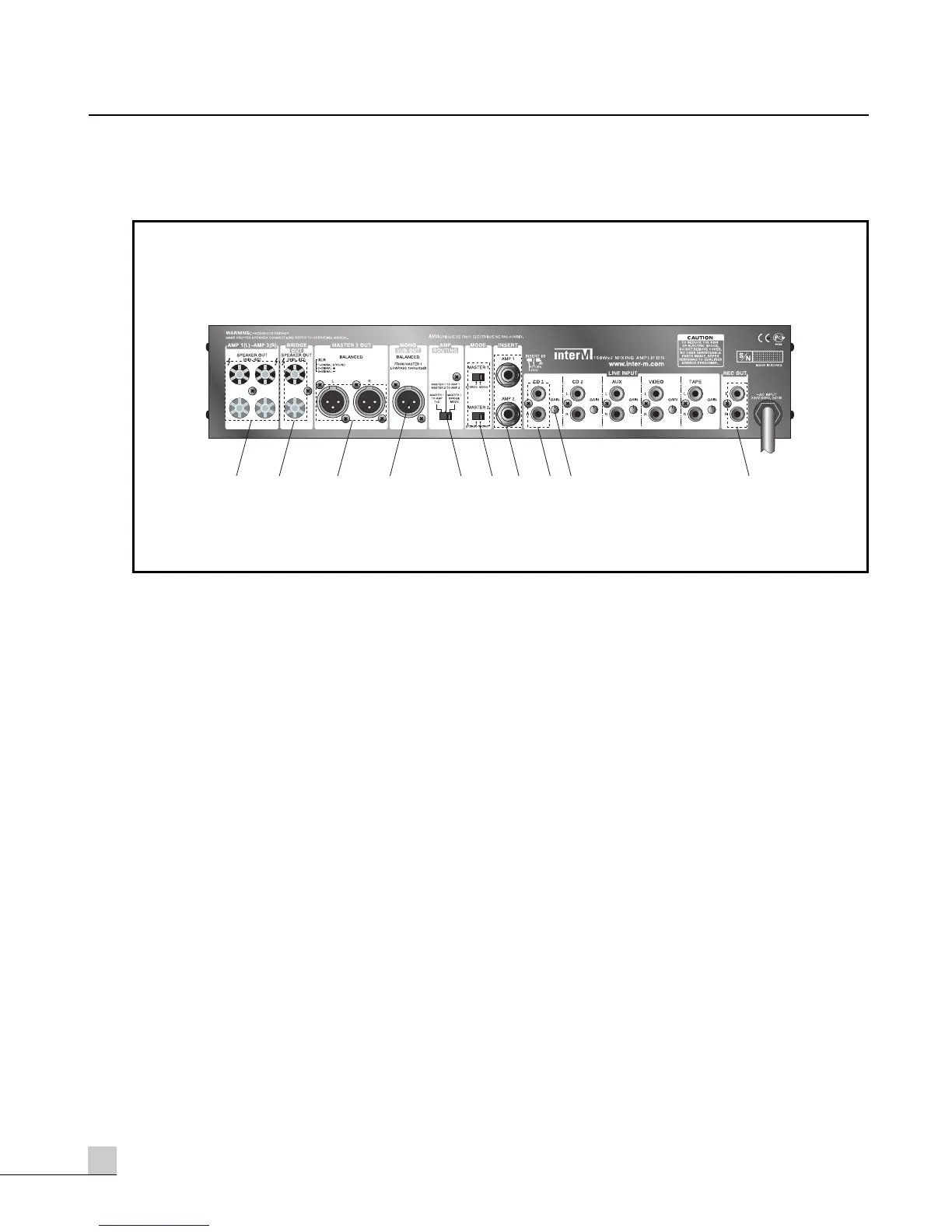

Rückseite
Rückseite
18. STEREO-LAUTSPRECHERAUSGANG
Die Lautsprecherimpedanz pro Kanal darf 4 Ohm nicht unterschreiten (s. Seite 29 und 30).
19. BRIDGE-LAUTSPRECHERAUSGANG
Dieser monophone Ausgang ist für die Bridge-Betriebsart vorbehalten (s. Seite 28).
Die Lautsprecherimpedanz darf 8 Ohm nicht unterschreiten (s. Seite 29 und 30).
20. MASTER 2 AUSGANG
Symmetrischer XLR-Ausgang mit folgender Pinbelegung:
1 = Masse
2 = Signal +
3 = Signal -
Dieser Ausgang dient zum Anschluss von weiteren Endstufen Sie können die Laustärke dieses Ausganges mit
dem Master 2 Lautstärkeregler einstellen.
21. MONO SUB OUT AUSGANG
Dieser symmetrische XLR-Ausgang liefert ständig eine monophone Version des Gesamtsignales mit
zusätzlicher 100 Hz/12 dB Tiefpass-Filterung. An diesen Ausgang können Endstufen für zusätzliche
Tieftonlautsprecher (Subwoofer) angeschlossen werden. Die Lautstärke dieses Ausganges ist von der Stellung
des Master 1 Reglers abhängig.
22. SCHALTER FÜR EMI-300 BETRIEBSARTEN
Mit diesem Schalter wird der EMI-300 zwischen den Betriebsarten Stereo, Mono und Bridge umgescheltet.
Beachten sie beim Umschalten unbedingt die Hinweise auf den Seiten 28, 29 und 30.
