30
EMI-300
7-CHANNEL 2 X 150W MIXING AMPLIFIER
Anschluss der Boxen (forts.)
Anschluss der Boxen (forts.)

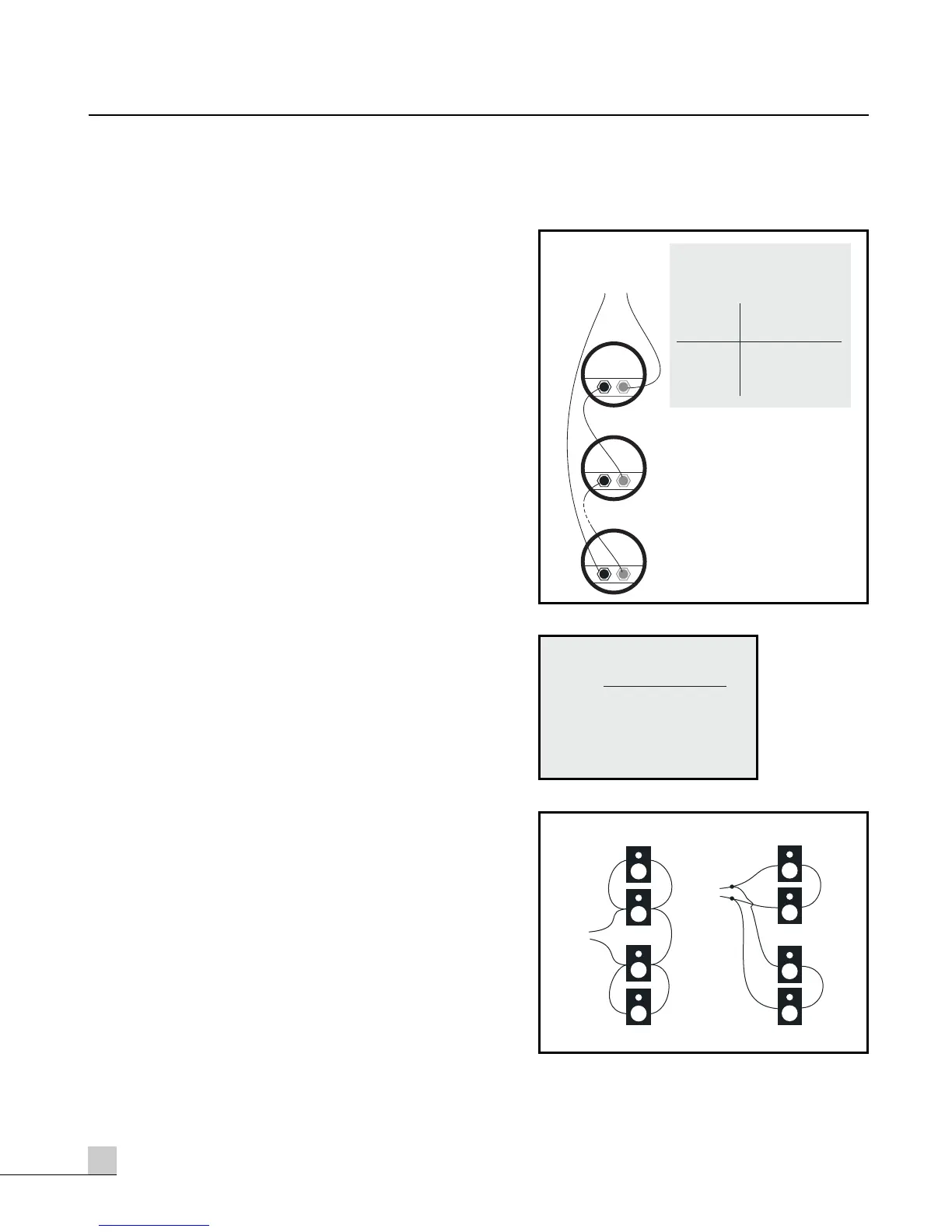

SO MACHEN SIE EINE REIHENSCHALTUNG
Bei einer Reihenschaltung mehrerer Boxen werden die
Boxen wie bei einer Lichterkette hintereinander verbunden.
Hierbei ist darauf zu achten, dass die Stromrichtung in
jeder Box immer vom (+) Pol zum (-) Pol führt.
Bei einer Reihenschaltung addieren sich die Einzelim
pedanzen der Boxen zur Gesamt-impedanz. Da sich die
Gesamtimpedanz mit jeder weiteren Box erhöht, eignet
sich die Reihenschaltung für Boxen mit niedrigen
Einzelimpedanzen, z.B. 4 Ohm.
FORMELN FÜR IMPEDANZEN
Sie können die Gesamtimpedanzen RGes mit folgenden
Formeln selbst berechnen:
BEISPIEL FÜR GEMISCHTE SCHALTUNG
Beim Anschluss mehrerer Boxen können Sie durch
Kombination von Parallel- und Reihenschaltung erreichen,
dass sich eine Gesamtimpedanz in der Nähe von 4 Ohm
ergibt.
Falls sie vier identische Boxen pro Kanal verwenden
wollen, können sie eines der unten abgebildeten
gemischten Reihen/Parallel-Netzwerke verwenden. Bei
beiden Netzwerken ist die Gesamtimpedanz gleich den
Einzelimpedanzen, d.h. bei Verwendung von Boxen mit 4
Ohm Impedanz ist die Gesamtimpedanz ebenfalls 4 Ohm
und somit optimal an den EMI-300 angepasst.
. . .
. . .
