32
EMI-300
7-CHANNEL 2 X 150W MIXING AMPLIFIER
Insert Buchsen

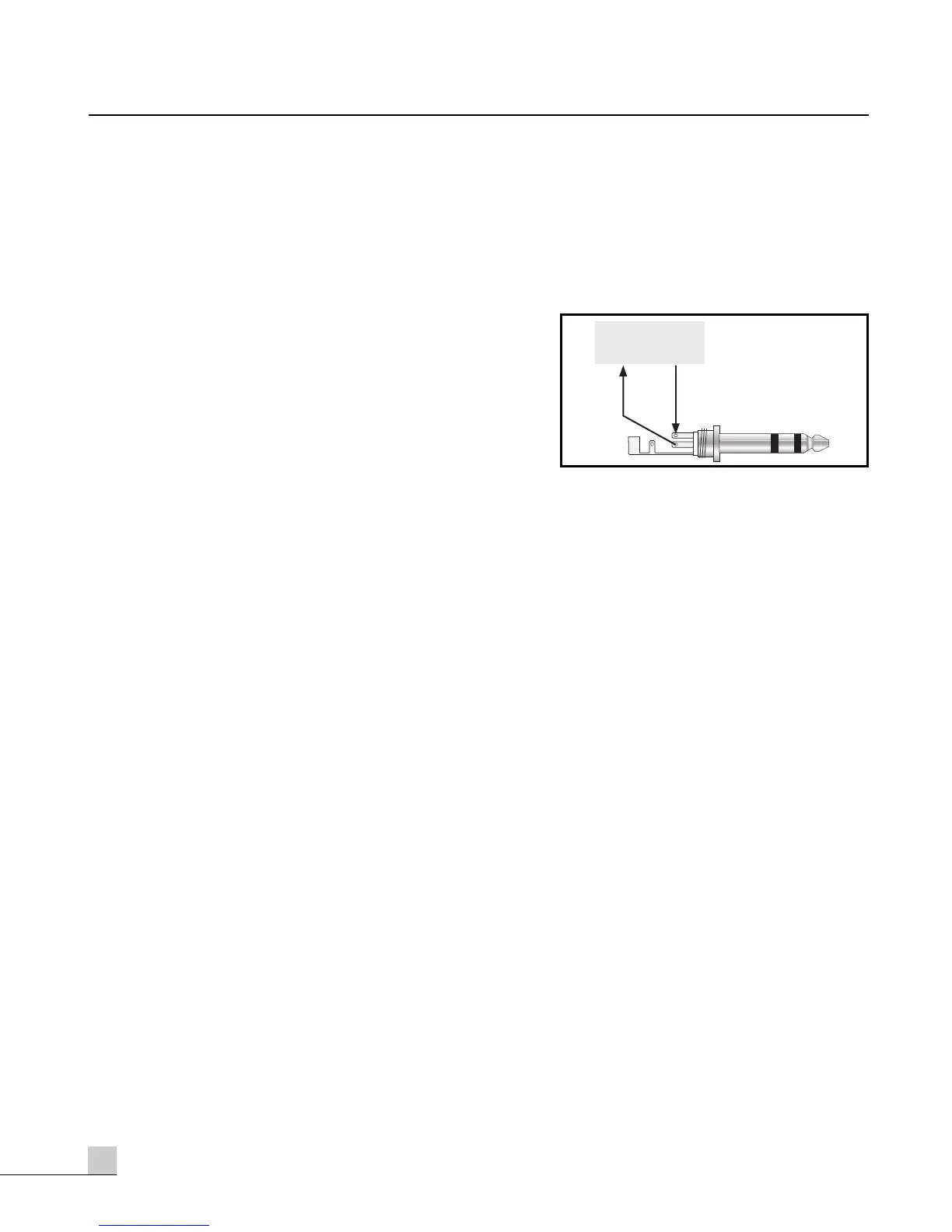

The two insert jacks (25) are electronically located before the power amplifier inputs. Inserting a 1/4" TRS
plug makes the signal available at the plug contacts and allows serial connection of external sound processor
devices (see illustration below).
The XLR outputs (21) and (22) are not affected by the insert jacks. The table on the right shows how the two
insert jacks work in the different operational modes:
Master 2 Out
This output has two balanced XLR connectors and always carries the stereo master signal, no matter what
operational mode you have selected. The level of this output depends on the setting of the MASTER 2
control.If you are operating your EMI-300 in stereo mode, you can use the MASTER 2 output to connect
another power amplifier for increasing your available system power.
Mono Sub Out
This output has one single, balanced XLR connector and always carries a monaural lowpass version of the
master signal, no matter what operational mode you have selected. The level of this output depends on the
setting of the MASTER 1 control.This output can be used to connect an active subwoofer or power amplifier
for an enhanced bass reproduction of your sound system.
REC Out
Insert Buchsen
Die beiden INSERT Buchsen (24) liegen im Signalweg direkt an den Eingängen der beiden eingebauten
Endstufen. Durch Einstecken eines Stereo-Klinkensteckers wird der Signalweg aufgetrennt und steht an den
Kontakten des Klinkensteckers zum Anschluss externer Geräte zur Verfügung.
Die XLR-Ausgänge (20) und (21) werden durch die Insert-Buchsen nicht beeinflusst.
Wird der EMI-300 im Stereo-Modus betrieben, ist die obere
Insert-Buchse dem linken Stereo-Kanal zugeordnet, die untere
Buchse dem rechten Kanal.
Im Mono-Betrieb ist die obere Insert-Buchse dem MASTER 1
Lautstärkeregler zugeordnet (AMP 1 Lautsprecherkl-emme) die
untere dem MASTER 2 Lautstärkeregler (AMP 2 Laut-
sprecherklemme).
Im Bridge-Modus sind die Insert-Buchsen wirkungslos.
Master 2 Out
Dieser Ausgang besteht aus zwei symmetrischen XLR-Buchsen und liefert unabhängig von der Betriebsart (=
Stellung des AMP ROUTING Schalters) stets das Master-Stereosignal. Die Lautstärke dieses Ausganges ist stets von
der Stellung des MASTER 2 Reglers abhängig.
Wird der EMI-300 im Stereo-Modus betrieben, kann über diesen Ausgang eine zweite Endstufe angeschlossen
werden, die dann mit dem MASTER 2 Regler getrennt in der Lautstärke eingestellt werden kann.
Mono Sub Out
Dieser Ausgang besteht aus einer symmetrischen XLR-Buchse und liefert unabhängig von der Betriebsart stets eine
Tiefpass-Mono-Version des Master-Signals. Die Lautstärke dieses Ausganges ist stets von der Stellung des
MASTER 1 Reglers abhängig.
An diesen Ausgang kann für eine kräftigere Basswiedergabe ein aktiver Subwoofer oder eine Endstufe für einen
Subwoofer angeschlossen werden. Dieser Ausgang funktioniert in jeder Betriebsart des EMI-300.
REC Out
Dieser Ausgang besteht aus zwei Cinch- Steckverbindern. Er dient zum Mitschneiden der Line- und Mikrofon-
Signale und ist von der Stellung der MASTER EQ Regler und der beiden MASTER VOLUME Regler unabhängig.
Dieser Ausgang funktioniert in jeder Betriebsart.
