EMI-300
7-CHANNEL 2 X 150W MIXING AMPLIFIER
Anschluss der Boxen
Anschluss der Boxen
ANSCHLUSS EINES BOXENPAARS
Schließen sie ihre Boxen im Stereo- und Mono-Modus an die Lautsprecherklemmen (18) an, und nur im BRIDGE
Betrieb an die Klemmen (19). Achten sie beim Anschluss auf gleiche Polarität beider Boxen, da sich sonst
Klangauslöschungen ergeben können.
Die vom EMI-300 zur Verfügung gestellte Verstärkerleistung wird optimal ausgenutzt, wenn die Impedanz der
Boxen 4 Ohm ist. Bei höheren Impedanzen (8 Ohm oder 16 Ohm) wird die Ausgangsleistung geringer, bei
Impedanzen unter 4 Ohm können die Endstufen überlastet werden.
ANSCHLUSS MEHRERER BOXEN
Wenn mehrere Boxen an den EMI-300 angeschlossen werden, müssen deren Polari täten beachtet werden um
Klangauslöschungen zu vermeiden. Beachten sie in den folgenden Anschlussbeispielen daher stets die korrekte
Polarität (+ = Signal / - = Masse).

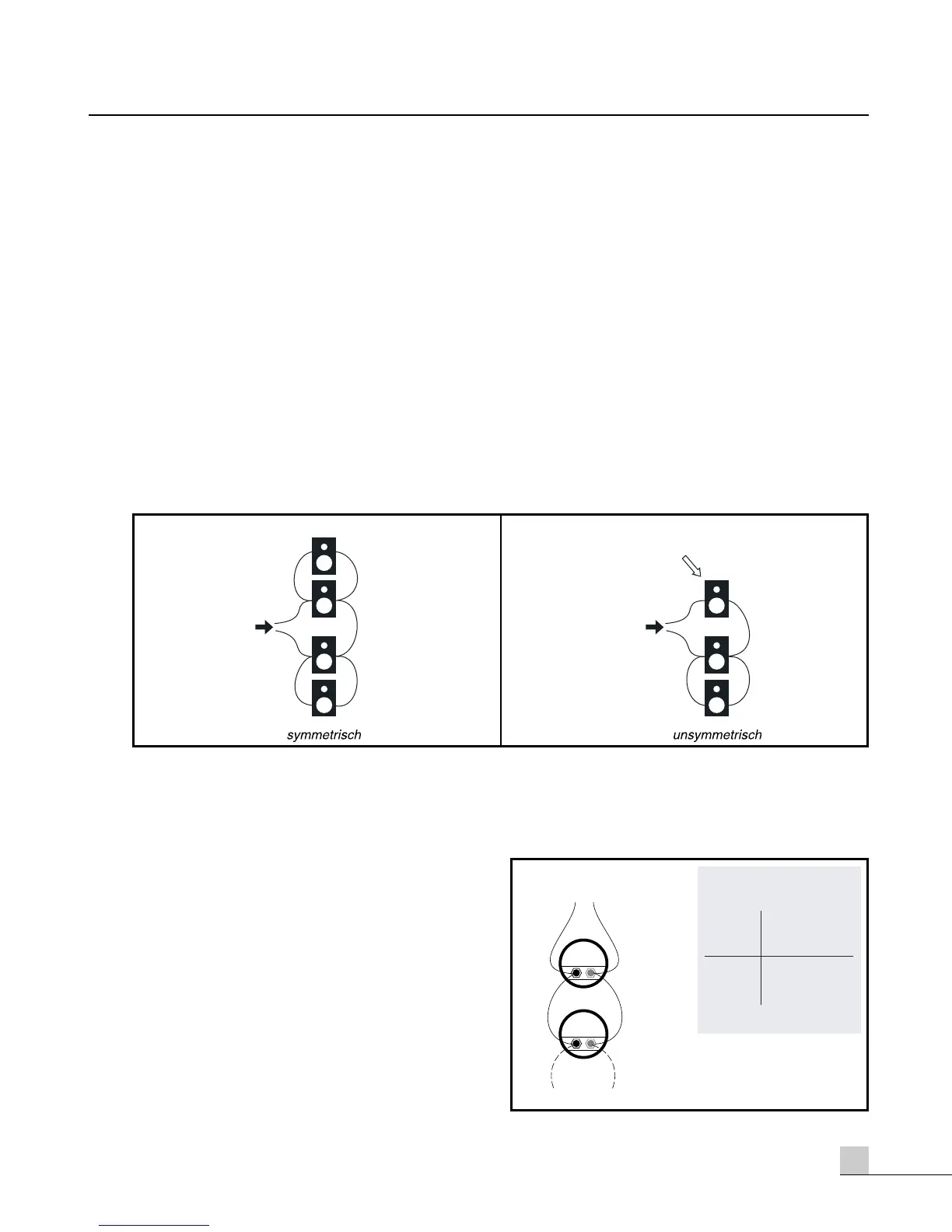

In einem Boxen-Netzwerk sollten alle Boxen gleich laut sein. Dies ist sichergestellt, wenn alle Boxen die gleiche
Einzelimpedanz haben und wenn das Boxen-Netzwerk symmetrisch aufgebaut ist. Folgende Abbildung zeigt ein
Beispiel für ein symmetrisches und ein unsymmetrisches Boxen-Netzwerk (alle Boxen mit gleicher Impedanz):
PARALLEL- UND REIHENSCHALTUNG
Wenn sie an einen Ausgang mehrere Boxen anschließen möchten, können sie eine Parallelschaltung oder eine
Reihenschaltung benutzen. Eine Parallelschaltung bietet sich an, wenn ihre Boxen eine Impedanz von 8 Ohm
oder mehr haben, eine Reihenschaltung bei 4 Ohm Boxenimpedanz.
SO MACHEN SIE EINE PARALLELSCHALTUNG
Bei einer Parallelschaltung mehrerer Boxen werden
die Pluspole aller Boxen wie unten gezeigt an den
Pluspol des Ausgangs (rote Klemme) angeschlossen,
die Minuspole an den Minuspol (schwarz). In der
Praxis wird oft die erste Box direkt an den
Verstärkerausgang angeschlossen wird, die zweite
Box an die Polklemmen der ersten Box usw.
Die Tabelle zeigt, wie sich bei einer Parallel schaltung
von Boxen die Gesamtimpedanz verkleinert.
Anschlussimpedanzen von unter 4 Ohm sollten für
den EMI-300 nicht verwendet werden.
