Pagina 24
Pasul 4: Pregatrea tevilor pentru agent
frigorific
Conductele de agent frigorific se afla in interiorul
unui manson izolator atasat la partea din spate
a unitatii. Trebuie sa pregatiti conductele inainte
de ao trece prin orificiul din perete. Consultati
sectiunea Conexiune a conductelor de agent
frigorific din acest manual pentru instructiuni
detaliate despre evazarea tevilor si cerintele
cuplului de evazare, tehnica etc.

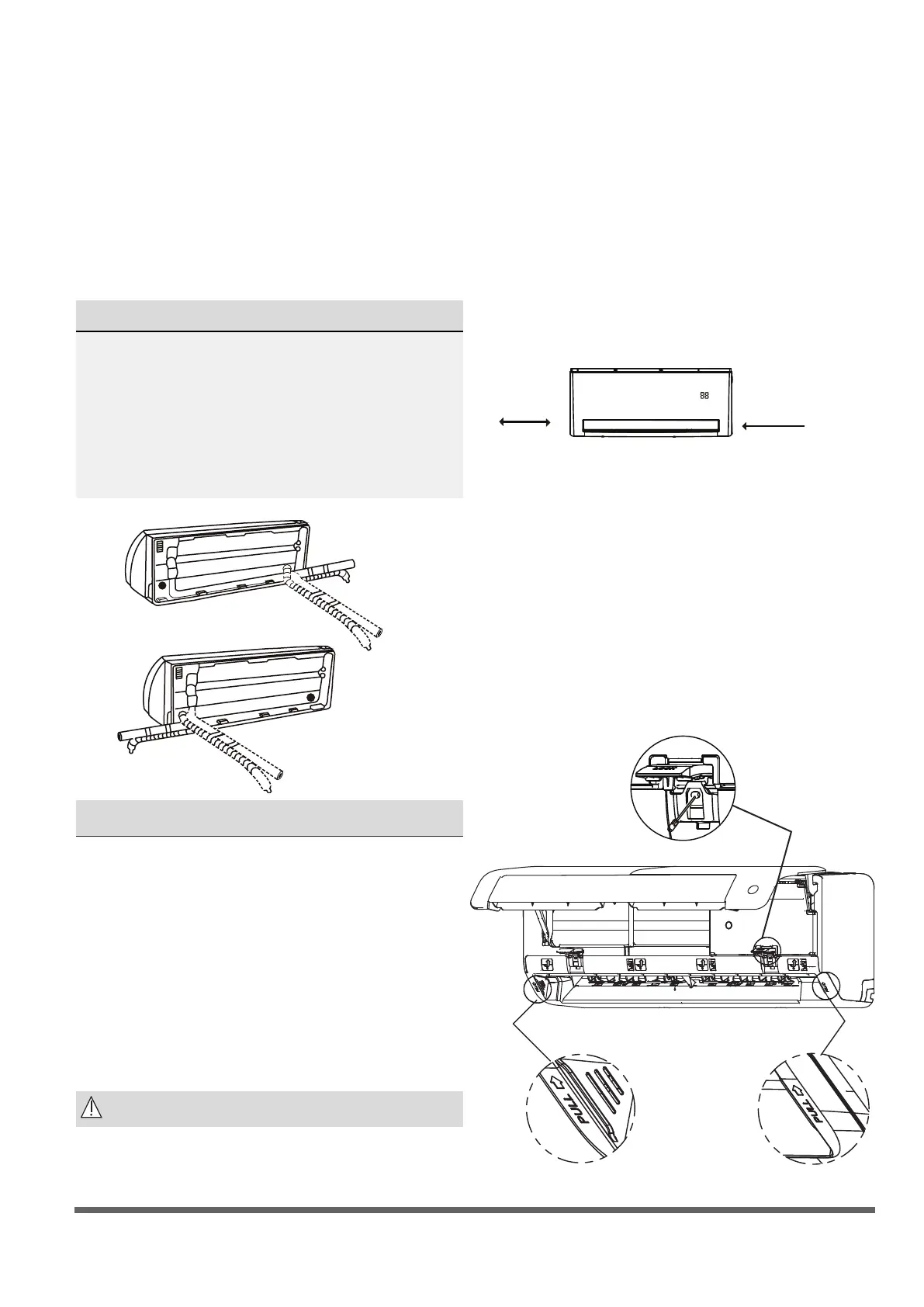

NOTA privind unghiul conductei
Conductele de agent frigorific pot iesi din
unitatea interioara din patru unghiuri diferite:
• Partea stanga
• Spate stanga
• Partea dreapta
• Dreapta spate
Consultati figurile de mai jos pentru detalii
NOTA PRIVIND CONEXIUNEA TEHNICII
• In unele locatii din SUA, un tub de conducta
trebuie utilizat pentru a conecta cablul.
Pentru a asigura un spatiu sucient pentru tevile
care ruleaza si masina este lipita de perete dupa
instalare, se recomanda atasarea furtunului
de scurgere la partea dreapta lateral (cand va
confruntati cu partea din spate a unitatii).
• Cand alegeti partea stanga sau dreapta conducte
laterale, va rugam sa va asigurati ca conductele
iesiti orizontal pentru a nu afecta instalarea
panoului inferior.
PRUDENTA
Aveti grija sa nu deteriorati conductele in timp ce le
indoiti de unitate. Orice daune ale tevilor vor afecta
performanta unitatii.
Daca conductele de agent frigorific sunt
deja incorporate in perete, urmeaza
urmatoarele instructiuni:
Pasul 1: Conectati unitatea interioara pe
suport
1. Retineti faptul ca carligele de pe placa de
montaj sunt mai mici decat gaurile din spatele
unitatii.
Daca descoperiti ca nu aveti suficient spatiu
pentru conectarea tevilor incorporate la unitatea
interioara, unitatea poate fi reglata la stanga sau
la dreapta cu aproximativ 30-50 mm (1,18-1,95
in), in functie de model.
Page 22
Indoor Unit
Installation
Model A
30-50mm
(1.18-1.95in)
30-50mm
(1.18-1.95in)
Deplasati-va la stanga sau la dreapta
Pasul 2: Pregatiti conductele de agent
frigorific:
1. Deschideti si fixati pozitia panoului, apoi,
deschideti capacele celor doua blocuri de
blocare, desurubati surubul prezentat in
imaginea de mai jos, apoi tineti ambele parti
ale panoului inferior in locul marcat cu „PULL”,
trageti-l in sus pentru a elibera cataramele, apoi
luati panoul inferior in jos.
Page 22
Indoor Unit
Installation
Model A
30-50mm
(1.18-1.95in)
30-50mm
(1.18-1.95in)
AUTO COOL
Page 22
Indoor Unit
Installation
Model A
30-50mm
(1.18-1.95in)
30-50mm
(1.18-1.95in)
AUTO COOL
Modelul A
Deschideti
capacul si
desurubati
surubul
