Pagina 25
Pasul 3. Conectati furtunul de scurgere si
conductele de agent frigorific (consultati
sectiunea Conexiunea conductelor de agent
frigorific din acest manual pentru instructiuni).
Pasul 4. Pastrati punctul de conectare a
conductei expus pentru a efectua testul de
scurgere (consultati Verificari electrice si
Verificari de scurgere din sectiunea acestui
manual).
Pasul 5. Dupa testul de scurgere, infasurati
conexiunea punct cu banda izolatoare.
Pasul 6. Indepartati suportul sau panoul care se
sprijina cu banda izolatoare.
Pasul 7. Folosind o presiune uniforma,
impingeti in jos pe jumatatea inferioara a unitatii.
Continuati sa impingeti in jos pana cand unitatea
se fixeaza pe carlige de-a lungul fundului placii
de montare.

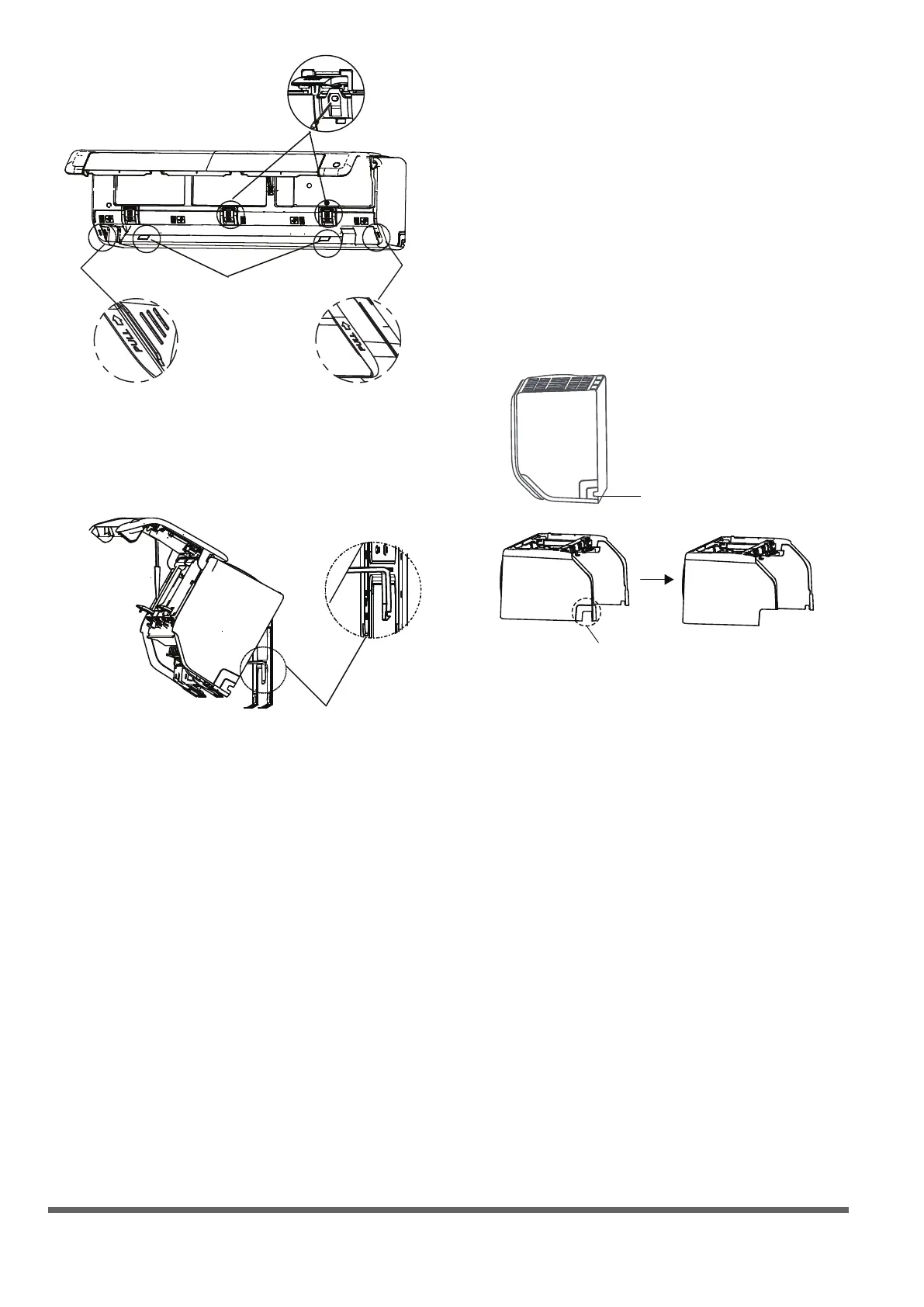

Model B
Deschideti
capacul si
desurubati
Utilizati suportul din spatele unitatii pe placa
de montare pentru a sustine unitatea
Desurubati
suruburile
2. Utilizati suportul din spatele unitatii pentru
a sustine unitatea, oferindu-va suficient
spatiu pentru a conecta conductele agentului
frigorific, cablul de semnal si furtunul de
scurgere.
Daca nu exista conducte de agent frigorific
incorporate in peretele, urmeaza urmatoarele
instructiuni:
1. Pe baza pozitiei orificiului de perete fata de placa
de montare, alegeti partea din care conductele vor
iesi din unitate.
2. Daca orificiul de perete se afla in spatele unitatii,
mentineti panoul de prindere in pozitie. Daca
orificiul de perete se afla in partea laterala a unitatii
interioare, indepartati panoul knock-out din plastic
din acea parte a unitatii.
(Vezi figura de mai jos). Aceasta va crea un slot prin
care conductele dvs. pot iesi din unitate. Utilizare
cleste pentru nas daca panoul de plastic este prea
dificil de indepartat manual.
3. Utilizati foarfece pentru a reduce lungimea
mansonului izolator pentru a dezvalui aproximativ
40 mm (1,57 in) a conductelor de agent frigorific.
Aceasta are doua scopuri:
• La faciliteaza procesul de conectare a conductelor
de agent frigorific.
• La faciliteaza verificarea scurgerilor de gaz si
activeaza sa verificati daca nu exista urme de urechi
4. Utilizati suportul din spatele unitatii pentru a
sustine unitatea, oferindu-va suficient spatiu pentru
a conecta conductele agentului frigorific, cablul de
semnal si furtunul de scurgere.
5. Conectati conductele de agent frigorific ale unitatii
interioare la conducta conectiva care va uni unitatile
interioare si exterioare. Consultati sectiunea
Conexiune a conductelor de agent frigorific din
acest manual pentru instructiuni detaliate.
6. Pe baza pozitiei orificiului de perete fata de
placa de montare, determinati unghiul necesar al
conductei.
7. Apucati conductele de agent frigorific de la baza
cotului.
8. Incet, cu o presiune uniforma, indoiti conductele
spre gaura. Nu stricati sau deteriorati conductele in
timpul procesului.
Panou knock-out
(taiati in functie
de dimensiunea
reala necesara)
Daca este necesar sa taiati panoul
de plastic de dimensiuni mari,
taiati asa cum se arata mai sus.
Modelul B
