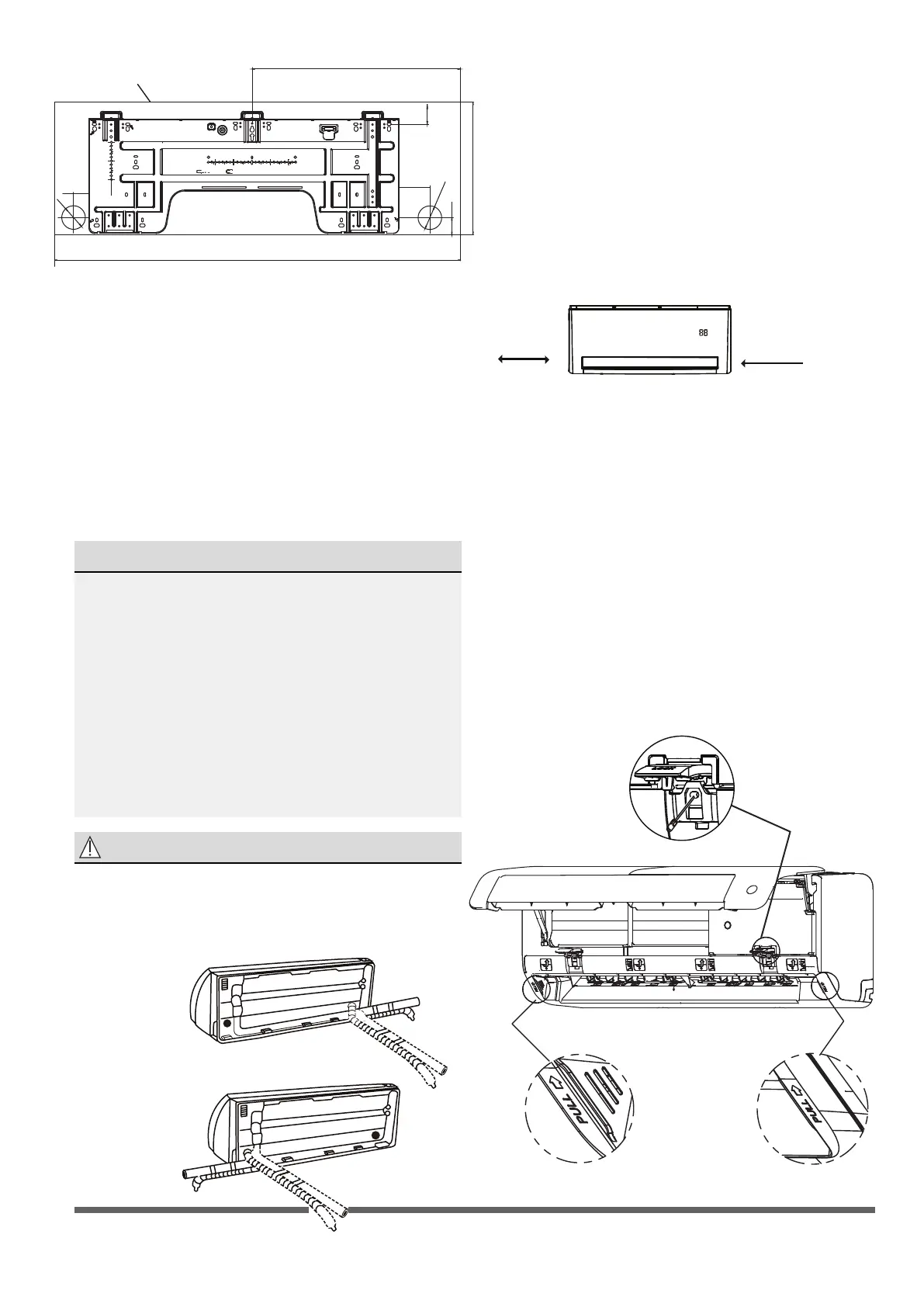

Σελίδα 24
Βήμα 4: Προετοιμάστε τον αγωγό ψυκτικού
μέσου
Ο αγωγός ψυκτικού μέσου είναι εντός της
προστατευμένης θήκης στο πίσω μέρος της
μονάδας. Πρέπει να προετοιμάσετε τη σωλήνωση
πριν τη περάσετε μέσα από τον τοίχο. Ανατρέξτε
στην ενότητα Σύνδεση Αγωγού Ψυκτικού Μέσου
του παρόντος εγχειριδίου για περισσότερες
λεπτομέρειες σχετικά με το άνοιγμα του αγωγού, την
περιστροφή του, τις τεχνικές προδιαγραφές κλπ.
ΣΗΜΕΙΩΣΕΙΣ ΓΙΑ ΤΗΝ ΓΩΝΙΑ ΤΟΥ ΑΓΩΓΟΥ
Ο αγωγός του ψυκτικού μέσου μπορεί να βγει
από την εσωτερική μονάδα από 4 διαφορετικές
γωνίες:
• Αριστερή πλευρά
• Αριστερή πίσω πλευρά
• Δεξιά πλευρά
• Δεξιά πίσω πλευρά
• Όταν επιλέγετε τοποθέτηση από την αριστερή
ή δεξιά πλευρά, φροντίστε ώστε οι σωληνώσεις
να διέρχονται οριζόντια ώστε να επηρεάσουν το
λιγότερο δυνατό την μόνωση της μονάδας.
ΠΡΟΣΟΧΗ
Να είστε ιδιαίτερα προσεκτικοί όταν κάμπτετε
τις σωληνώσεις για την αποφυγή τσακίσματος
η ζημιάς. Μπορεί να προκληθεί διαρροή στην
μονάδα ή να έχει μειωμένη απόδοση κατά την
λειτουργία της.
Αν ο αγωγός της μονάδας είναι ήδη
περασμένος από τον τοίχο, τότε:
Βήμα 1: Κρεμάστε την εσωτερική μονάδα
στη επιτοίχια πλακέτα:
Έχετε στο μυαλό σας ότι οι γάντζοι στην επιτοίχια
πλακέτα είναι μικρότεροι από τις τρύπες στο
πίσω μέρος της μονάδας. Αν βρείτε ότι δεν έχετε
επαρκή χώρο στο δωμάτιο να συνδέσετε τις
σωληνώσεις στην εσωτερική μονάδα, η μονάδα
μπορεί να προσαρμοστεί αριστερά ή δεξιά κατά
30-55mm (1.18-1.95in), ανάλογα το μοντέλο.
Page 22
Indoor Unit
Installation
Model A
30-50mm
(1.18-1.95in)
30-50mm
(1.18-1.95in)
Μετακινήστε αριστερά ή δεξιά
Βήμα 2: Ετοιμάστε τον αγωγό ψυκτικού
μέσου:
Ανοίξτε και ρυθμίστε τη θέση του πάνελ, μετά
ανοίξτε τα καπάκια των 2 κλειδωμάτων, ξεβιδώστε
την βίδα που εμφανίζεται στην παρακάτω
φωτογραφία, και στην συνέχεια κρατήστε τις
δύο πλευρές που της κάτω μεριάς του πάνελ
που αναγράφουν “PULL” και τραβήξτε τα προς
τα επάνω για να απελευθερωθεί η ασφάλεια.
Στην συνέχεια μπορείτε να αφαιρέσετε την κάτω
πλευρά του πάνελ.
Ανοίξτε το μπροστινό πάνελ και ξεβιδώστε την
βίδα.
Open the
cover and
unscrew
the screw
Page 21
mm7-5
(0.2-0.275in)
BUBBLE
LEVEL
150
100
50
2
4
6
RECOMMAND
mm
inch
100
100
50
50
2
2
4
4
LIQUID
GAS
mm
inch
FROM EDGE TO HOLE CENTER:50mm
FROM EDGE TO HOLE CENTER:100mm
150
100
100
100
50
50
50
2
2
2
4
4
4
6
RECOMMAND
LIQUID
GAS
BUBBLE
LEVEL
mm
inch
mm
inch
FROM EDGE TO HOLE CENTER:50mm
FROM EDGE TO HOLE CENTER:100mm
150
100
100
100
50
50
50
2
2
2
4
4
4
6
RECOMMAND
LIQUID
GAS
BUBBLE
LEVEL
mm
inch
mm
inch
FROM EDGE TO HOLE CENTER:50mm
FROM EDGE TO HOLE CENTER:100mm
150
100
100
100
50
50
50
2
2
2
4
4
4
6
RECOMMAND
LIQUID
GAS
BUBBLE
LEVEL
mm
inch
mm
inch
Model B
Model C
Model A
Indoor unit outline
Φ
FROM EDGE TO HOLE CENTER:50mm
FROM EDGE TO HOLE CENTER:50mm
FROM EDGE TO HOLE CENTER:95mm
FROM EDGE TO HOLE CENTER:70mm
150
100
100
965(38)
795(31)
50(1.9)
95(3.7)
120(4.7)
570.7(22.5)
70(2.8)
1140(44.8)
50(1.9)
pipe hole
65(2.5)
Φ
pipe hole
65(2.5)
Φ
pipe hole
65(2.5)
Φ
pipe hole
65(2.5)
Φ
pipe hole
65(2.5)
50(1.9)
Φ
pipe hole
65(2.5)
490(19.3)
425(16.7)
322(12.7)
295(11.6)
370(14.6)
50(1.9)
60(2.4)
51(2.0)
100
50
50
50
2
2
2
4
4
4
6
RECOMMAND
LIQUID
GAS
BUBBLE
LEVEL
mm
inch
mm
inch
BUBBLE
LEVEL
150
100
50
2
4
6
RECOMMAND
mm
inch
100
100
50
50
2
2
4
4
LIQUID
GAS
mm
inch
40(1.6)
Indoor unit outline
Indoor unit outline
Page 22
Indoor Unit
Installation
Model A
30-50mm
(1.18-1.95in)
30-50mm
(1.18-1.95in)
AUTO COOL
Page 22
Indoor Unit
Installation
Model A
30-50mm
(1.18-1.95in)
30-50mm
(1.18-1.95in)
AUTO COOL
