Βήμα 3. Συνδέστε τον σύνδεσμο αποστράγγισης
και τον αγωγό ψυκτικού μέσου (ανατρέξτε στην
ενότητα Σύνδεση αγωγού ψυκτικού μέσου του
παρόντος εγχειριδίου)
Βήμα 4. Κρατήστε το σημείο σύνδεσης του
αγωγού εκτεθειμένο ώστε να κάνετε το τεστ
διαρροής (ανατρέξτε στην ενότητα ελέγχου για
Ηλεκτρολογικές Διαρροές και Διαρροές Υγρών του
παρόντος εγχειριδίου).
Βήμα 5. Μετά από το τεστ διαρροής, τυλίξτε το
σημείο σύνδεσης με μονωτική ταινία.
Βήμα 6. Αφαιρέστε το κομμάτι που φέρει η
μονωτική ταινία.
Βήμα 7. Ασκήστε πίεση, πιέζοντας προς τα κάτω
στη μέση της μονάδας. Συνεχίστε να πιέζετε
προς τα κάτω μέχρι η μονάδα να γαντζωθεί στην
επιτοίχια πλακέτα.
Model B
Ανοίξτε το μπροστινό
πάνελ και ξεβιδώστε τις
βίδες.
Χρησιμοποιήστε το στήριγμα στο πίσω
μέρος της μονάδας για να στερεώσετε τον
μονάδα υπό γωνία στην βάση στήριξης.
Ξεβιδώστε τις
βίδες
2.Χρησιμοποιήστε το πίσω στήριγμα για να
κρατήσετε την μονάδα σταθερή, ώστε να έχετε
αρκετό χώρο για να συνδέσετε τις ψυκτικές
σωληνώσεις, την καλωδίωση και την σωλήνα
αποχέτευσης.
Εάν δεν υπάρχει ενσωματωμένος αγωγός
ψυκτικού μέσου στο τοίχο, κάντε τα ακόλουθα:
1. Βασιζόμενοι στη θέση της οπής του τοίχου σχετικά
με την επιτοίχια πλακέτα, επιλέξτε τη πλευρά από την
οποία θα βγαίνει ο αγωγός από τη μονάδα.
2. Αν η οπή είναι πίσω από τη μονάδα, κρατήστε
εκεί το αφαιρούμενο πάνελ. Αν η οπή είναι από
τη πλευρά της εσωτερικής μονάδας, αφαιρέστε
το πλαστικό αφαιρούμενο πάνελ από αυτή τη
πλευρά της μονάδας (σύμφωνα με εικόνα). Αυτό θα
δημιουργήσει ένα κενό μέσω του οποίου μπορεί να
βγαίνει ο αγωγός από τη μονάδα. Χρησιμοποιήστε
ειδική πένσα αν το πλαστικό πάνελ είναι πολύ
δύσκολο να αφαιρεθεί με το χέρι.
3. Χρησιμοποιήστε ψαλίδια να κόψετε το μήκος της
μονωτικής ταινίας αφήνοντας περίπου 40mm (1.57in)
από τον αγωγό ψυκτικού μέσου. Αυτό εξυπηρετεί 2
σκοπούς:
• Να διευκολύνει τη διαδικασία σύνδεσης του αγωγού
Ψυκτικού Μέσου
• Να διευκολύνει τον έλεγχο για διαρροή και τον
έλεγχο βαθουλωμάτων
4.Χρησιμοποιήστε το πίσω στήριγμα για να κρατήσετε
την μονάδα σταθερή, ώστε να έχετε αρκετό χώρο
για να συνδέσετε τις ψυκτικές σωληνώσεις, την
καλωδίωση και την σωλήνα αποχέτευσης.
5. Συνδέστε τον αγωγό ψυκτικού μέσου της
εσωτερικής μονάδας στον αγωγό σύνδεσης της
εσωτερικής με την εξωτερική μονάδα. Ανατρέξτε
στην ενότητα Σύνδεση Αγωγού Ψυκτικού Μέσου του
παρόντος εγχειριδίου για περισσότερες πληροφορίες.
6. Βασιζόμενοι στη θέση της οπής του τοίχου
σχετικά με την επιτοίχια πλακέτα, επιβεβαιώστε την
απαραίτητη γωνία του αγωγού.
7. Τυλίξτε τον αγωγό ψυκτικού μέσου στη βάση
στήριξης.
8. Αργά, χωρίς σχεδόν καμία πίεση, στηρίξτε τον
αγωγό σύμφωνα με την οπή. ΜΗΝ λυγίζετε ή
καταστρέφετε τον αγωγό κατά τη διάρκεια της
διαδικασίας

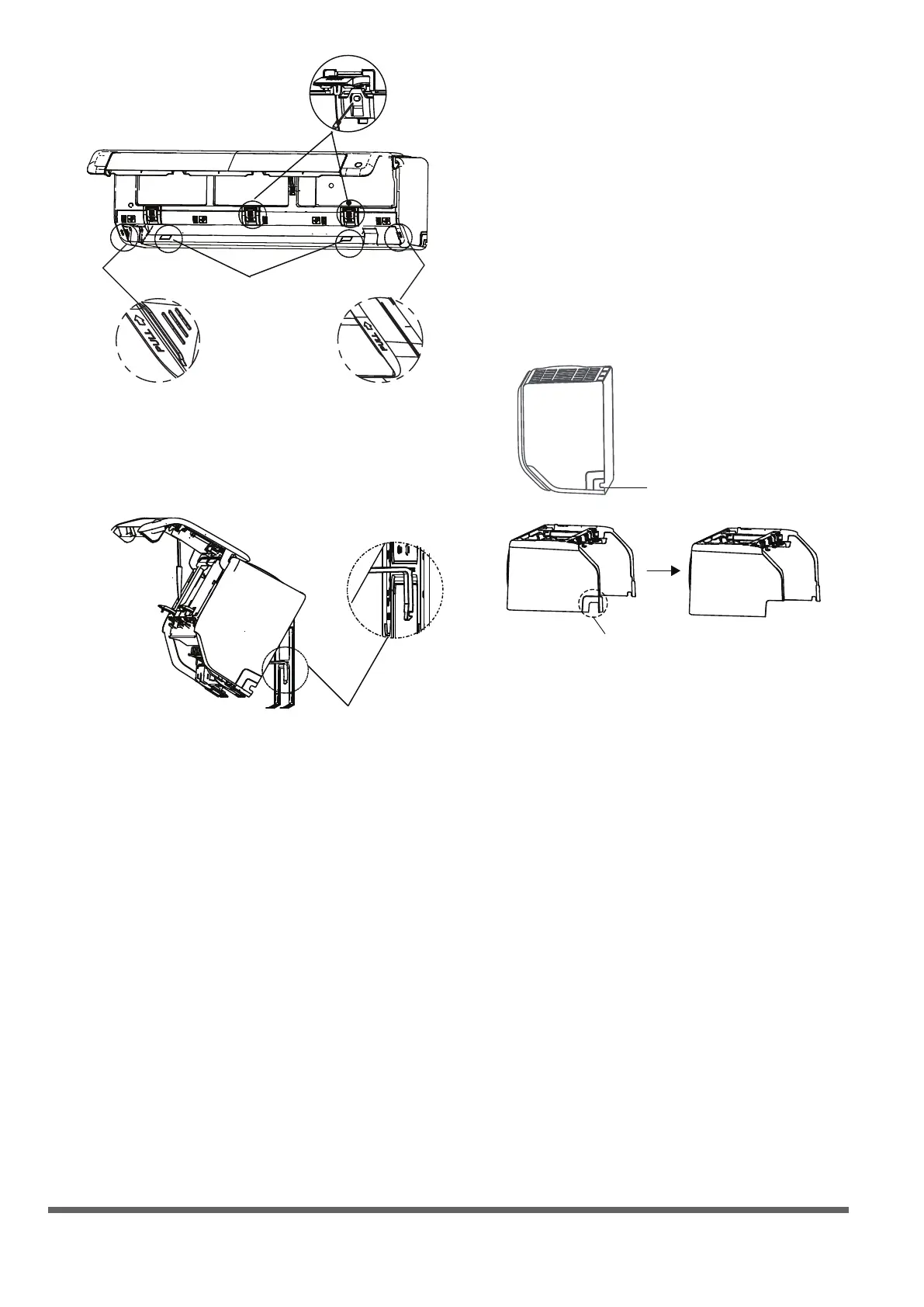

Αφαιρούμενο
πάνελ
Αν χρειαστεί να αφαιρεθεί το τμήμα του
πάνελ, αφαιρέστε σύμφωνα με την εικόνα
