IsoMatic 500 - Page 105

TR10K009 RE / 02.2016
105
ATENÇÃO
Danos devido ao cabo do desbloqueio mecânico
Se o cabo do desbloqueio mecânico ficar preso, p. ex.
ō num sistema de suporte de carga de tejadilho,
ō nas saliências do veículo,
ō nas saliências da porta,
isto poderá levar a danos.
▶
Tenha em atenção que o cabo não possa ficar preso.
NOTA:
Realize os testes de função, o ajuste, a alteração
ouaextensão do sistema de radiofrequência no interior
dagaragem.
8.1 Instrução aos utilizadores
▶
Instrua todos os utilizadores do dispositivo da porta
acerca do manuseamento correto e seguro
doautomatismo para porta de garagem.
▶
Demonstre e controle o bloqueio mecânico, bem como
oretorno de segurança.
8.2 Testes de função
8.2.1 Desbloqueio mecânico com a campânula
decabo
AVISO
Perigo de lesão se a porta fechar rapidamente
Se puxar a campânula de cabo com a porta aberta, isto
pode provocar lesões graves. A porta pode, p. ex. aquando
de molas fracas, partidas ou defeituosas ou devido
àcompensação incorreta de peso, fechar rapidamente.
▶
Acione a campânula de cabo apenas quando a porta
se encontrar fechada!
▶
Com a porta fechada, retire a campânula de cabo.
A porta encontra-se desbloqueada. A porta terá de ser
facilmente aberta e fechada à mão.
8.2.2 Desbloqueio mecânico através da fechadura
com desbloqueio de emergência
Somente em garagens sem um acesso separado
▶
Acione a fechadura do desbloqueio de emergência com
aporta fechada.
A porta encontra-se desbloqueada. A porta terá de ser
facilmente aberta e fechada à mão.

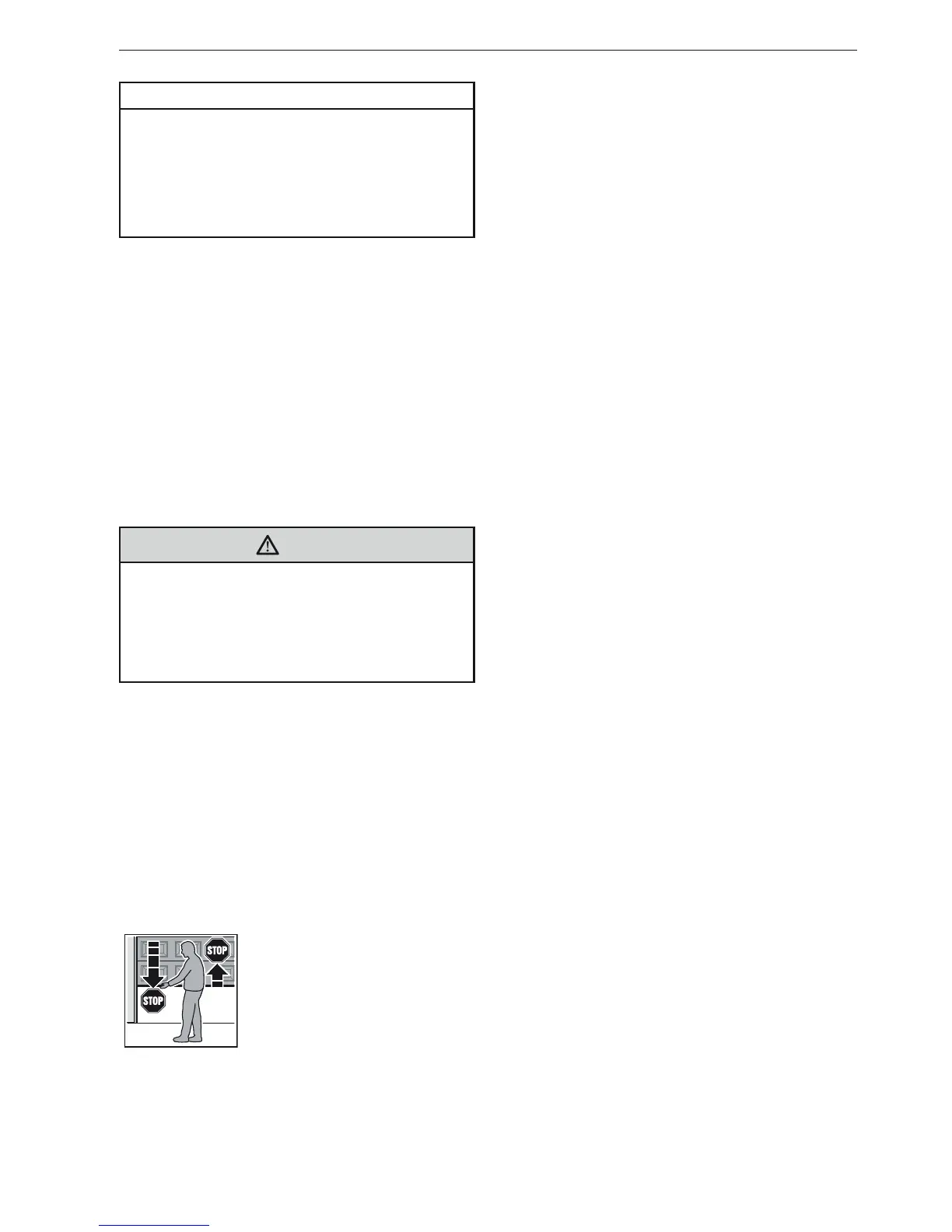

8.2.3 Retorno de segurança
Para verificar o retorno de segurança:
1. Segure a porta com as duas
mãos, enquanto fecha.
O dispositivo da porta terá de
seimobilizar e acionar o retorno
de segurança.
2. Segure a porta com as duas
mãos, enquanto abre.
O dispositivo da porta terá de se
desligar. A porta fica imobilizada.
▶
Aquando de falhas no retorno de segurança, solicite
deimediato a uma pessoa habilitada para proceder
aoensaio ou à reparação.
8.3 Funcionamento normal
O automatismo para porta de garagem trabalha
nofuncionamento normal exclusivamente de acordo com
oquadro sequencial por impulso.
Um interruptor externo, uma tecla do emissor
ouointerruptorT na cobertura do automatismo pode
despoletar o quadro sequencial por impulso:
1º Impulso: A porta desloca-se no sentido de uma
posição final.
2º Impulso: A porta fica imobilizada.
3º Impulso: A porta desloca-se em sentido contrário.
4º Impulso: A porta fica imobilizada.
5º Impulso: A porta desloca-se no sentido da posição
final selecionada no 1º impulso.
etc.
A iluminação do automatismo está ligada durante o percurso
da porta, desligando-se automaticamente depois de
aproximadamente 2 minutos.
8.4 Comportamento aquando de falhas na tensão
Para abrir ou fechar manualmente a porta de garagem:
▶
Acione o desbloqueio mecânico (ver capítulo8.2.1
ou8.2.2).
Desta forma, extrai o cursor de acoplamento e acopla
ocursor de guia do acoplamento do cursor.
8.5 Medidas a tomar aquando de falhas na tensão
Após o retorno da tensão, tem de acoplar o cursor de guia
novamente no acoplamento do cursor:
1. Desloque o acoplamento do cursor até às proximidades
do cursor de guia.
2. Pressione para cima o cursor verde de acoplamento.
3. Desloque a porta manualmente até que o cursor de guia
engate no acoplamento do cursor.
4. Prima a tecla do emissor ou um interruptor com ordem
deimpulso.
Se a falha de corrente ocorrer durante uma deslocação
deporta, o automatismo realiza com a primeira ordem
deimpulso um percurso de referência.
5. Verifique, através de várias deslocações sucessivas
daporta, se a porta atingiu por completo a posição final
porta aberta e porta fechada.
Se o comportamento, mesmo após várias deslocações
sucessivas da porta, não corresponder às descrições do
passo5, são necessários novos percursos de ajuste. Apague
antes os dados de porta existentes (ver capítulo11.2 e5.1).
PORTUGUÊS
