IsoMatic 500 - Page 122

122
TR10K009 RE / 02.2016

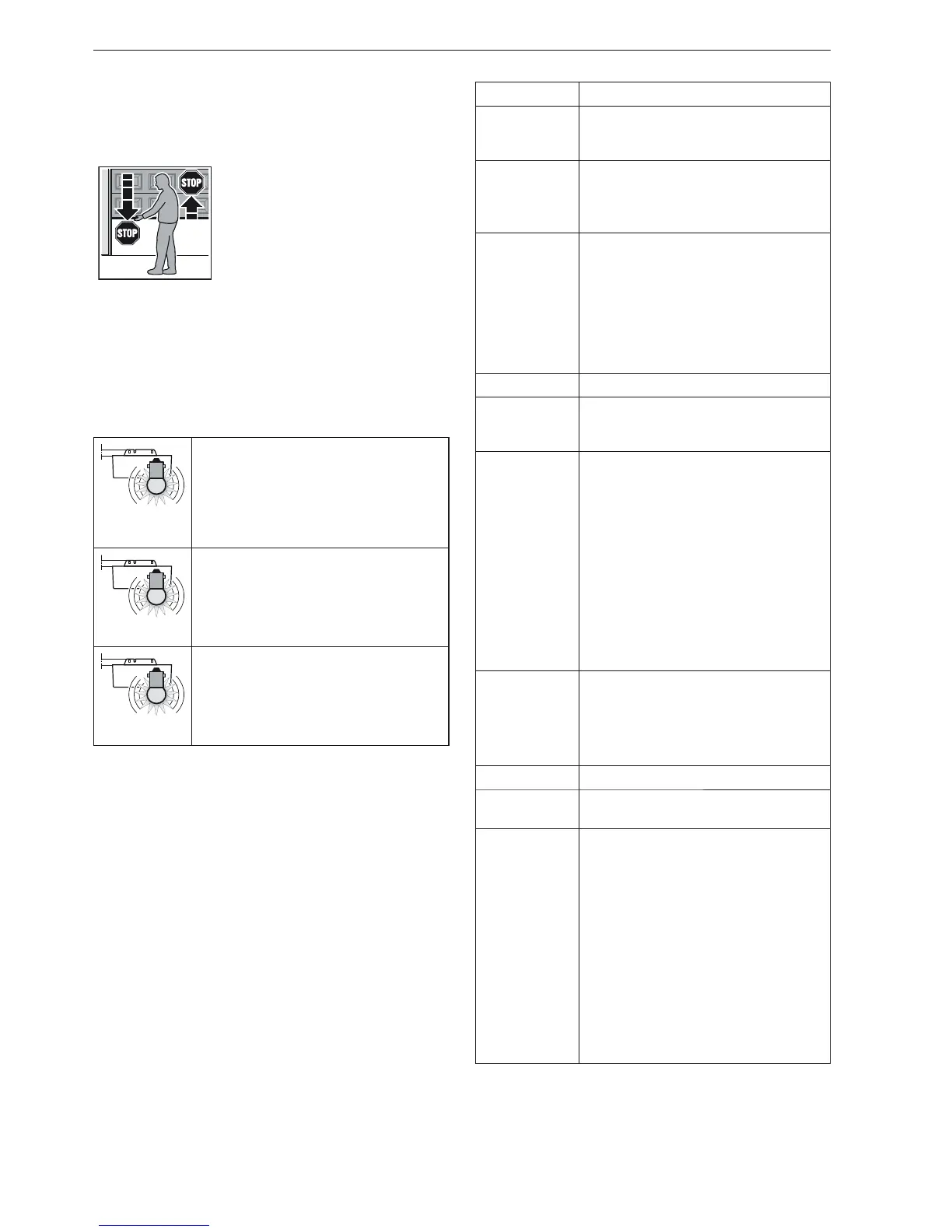

9.2 Zkouška bezpečnostního zpětného chodu /
reverzace
Za účelem kontroly bezpečnostního zpětného chodu /
reverzace:
1. Přidržte vrata při zavírání oběma
rukama.
Vratové zařízení se musí zastavit
azahájit bezpečnostní zpětný
chod.
2. Přidržte vrata při otvírání oběma
rukama.
Vratové zařízení se musí vypnout.
Vrata se zastaví.
▶
Vpřípadě selhání bezpečnostního zpětného chodu ihned
pověřte odborníka kontrolou, resp. opravou.
10 Hlášení osvětlení pohonu
Pokud zasunete síťovou zástrčku bez stisknutí tlačítkaT,
osvětlení pohonu blikne 2 × , 3 × nebo 4 ×.
2×
Pohon není naprogramován
(stavpřidodání).
Nebo
Data vrat jsou vymazána.
Vratové zařízení můžete ihned
naprogramovat.
3×
Data vrat jsou sice uložena v paměti,
aleposlední poloha vrat není známa.
Následující pohyb vrat je referenčním
pojezdem. Poté následují normální
pojezdyvrat.
4×
Data vrat jsou uložena v paměti, rovněž
poslední poloha vrat je známa.
Následují normální pojezdy vrat
(normálníchování po úspěšném
naprogramování a po výpadku napětí).
11 Poruchy a odstraňování závad
11.1 Zobrazení chybových a výstražných hlášení
Pomocí červené LED na krytu pohonu lze jednoduše
identifikovat příčiny neočekávaného průběhu provozu.
Vnormálním provozu tato LED svítí trvale.
UPOZORNĚNÍ:
Pokud je jinak možný normální provoz pohonu garážových
vrat pomocí dálkového přijímače nebo tlačítkaT, podle zde
popsaného chování je možno rozpoznat:
ō Zkrat externího tlačítka
ō Zkrat připojovacího kabelu externího tlačítka.
LED blikne 2 ×
Příčina Připojená světelná závora je přerušena
nebo aktivována. Případně se provedl
bezpečnostní zpětný chod.
Odstranění
▶
Odstraňte překážku, která stav
vyvolala.
▶
Zkontrolujte světelnou závoru
avpřípadě potřeby ji vyměňte.
Potvrzení
▶
Vyšlete impuls pomocí
– externího tlačítka,
– tlačítka dálkového ovládání,
– tlačítkaT.
Pokud je vratové zařízení v koncové
poloze Vrata otevřena, vrata
sezavřou.
V opačném případě se vrata otevřou.
LED blikne 3 ×
Příčina Zareagovalo omezení síly při zavírání.
Provedl se bezpečnostní zpětný chod.
Odstranění
▶
Odstraňte překážku, která stav
vyvolala.
Pokud bezpečnostní zpětný chod proběhl
bez zjevného důvodu:
▶
Zkontrolujte mechaniku vrat nebo
napnutí ozubeného řemene.
– V případě potřeby vymažte data
vrat (viz kapitola11.2). Následně
vratové zařízení znovu
naprogramujte (viz kapitola5.1).
Nebo
– Seřiďte napnutí ozubeného
řemene (viz kapitola9.1).
Potvrzení
▶
Vyšlete impuls pomocí
– externího tlačítka,
– tlačítka dálkového ovládání,
– tlačítkaT.
Vrata se otevřou.
LED blikne 5 ×
Příčina Zareagovalo omezení síly při otvírání.
Vrata se při otvírání zastavila.
Odstranění
▶
Odstraňte překážku, která stav
vyvolala.
Pokud k zastavení vratového zařízení
před dosažením koncové polohy došlo
bez zjevného důvodu:
▶
Zkontrolujte mechaniku vrat nebo
napnutí ozubeného řemene.
– V případě potřeby vymažte data
vrat (viz kapitola11.2). Následně
vratové zařízení znovu
naprogramujte (viz kapitola5.1).
Nebo
– Seřiďte napnutí ozubeného
řemene (viz kapitola9.1).
ČESKY
