Limitação de força
As forças que surgem, devido ao reconhecimento de
umobstáculo por parte da porta, são limitadas a valores
permitidos (EN12453).
Deslocações de ajuste
Deslocações de porta em que o automatismo faz o ajuste
doseguinte:
– Percursos de desvio
– Forças que são necessárias para o procedimento
daporta.
Funcionamento normal
O funcionamento normal é uma deslocação de porta com
ospercursos e as forças programadas.
Percurso de referência
Deslocação da porta para a posição final porta aberta para
definir a posição base.
Deslocação de reversão / retorno de segurança
Deslocação da porta no sentido contrário, quando é acionado
um dispositivo de segurança ou a limitação de força.
Dispositivo da porta
Uma porta de garagem com o respetivo automatismo para
porta de garagem.
Percurso de desvio
O percurso que a porta faz até à atuação desde a posição
final porta aberta até à posição final porta fechada.
1.4 Simbologia e abreviaturas utilizadas

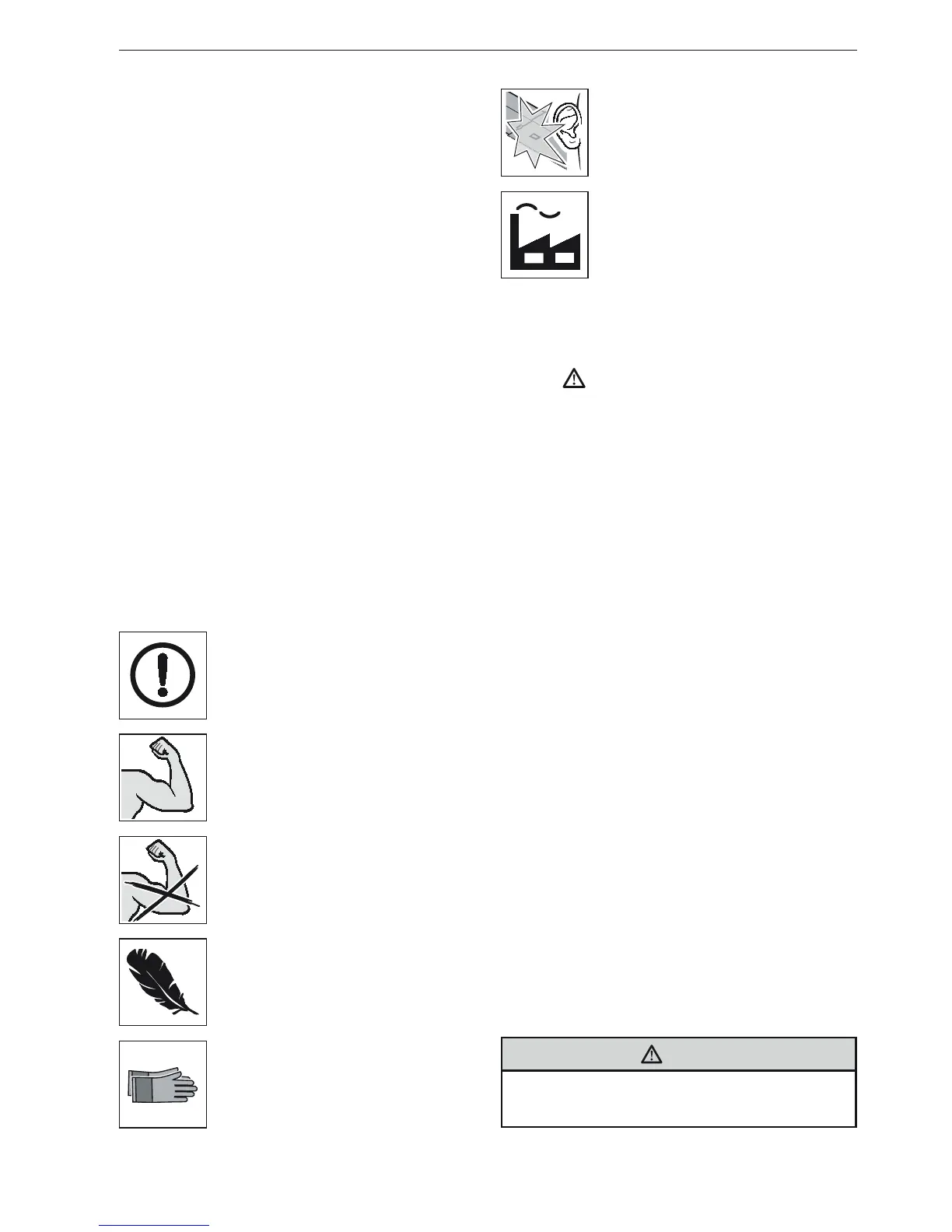

Simbologia:
Instrução importante para evitar danos
pessoais e materiais
Elevado dispêndio de força
Baixo esforço
Cumprir com o uso da marcha lenta
Utilizar luvas de proteção
Engrenagem percetível
Ajuste de fábrica dos interruptores DIL
NOTA:
Todas as medidas da parte ilustrada são indicadas em [mm].
2 Instruções de segurança
2.1 Utilização segundo as disposições
A porta de garagem IsoMatic foi construída e concebida
somente para a aplicação particular. A porta de garagem só
pode ser acionada exclusivamente em ligação com o
automatismo para porta de garagem fornecido.
Tenha em atenção as instruções do fabricante no que diz
respeito à combinação de porta e automatismo. Evitam-se
possíveis perigos, de acordo com a EN13241-1 devido
àconstrução e montagem segundo as nossas instruções.
Os dispositivos de porta, que se encontram em áreas públicas
e só disponham de um dispositivo de proteção, como por
exemplo, limitação de força terão de ser acionados sob
vigilância.
O automatismo para porta de garagem foi concebido para
ofuncionamento em espaços secos.
Não são permitidos outros tipos de aplicação. O fabricante
não se responsabiliza por danos resultantes de uso
oumanuseamento incorretos.
2.2 Utilização, que não cumpre as disposições
O funcionamento permanente e a aplicação na área industrial
não são permitidos.
2.3 Qualificação da pessoa responsável pela
montagem
Só a montagem e a manutenção corretas por parte de uma
empresa especializada / competente ou pessoal
especializado / competente, em conformidade com as
instruções, é que pode garantir o modo de funcionamento
previsto e seguro de uma montagem.
Uma pessoa qualificada, de acordo com a EN 12635 é uma
pessoa que dispõe de formação e qualificações adequadas,
bem como de experiência prática para proceder à montagem,
ao ensaio e à manutenção corretos do dispositivo da porta.
2.4 Instruções de segurança relativas à montagem,
manutenção, reparação e desmontagem
dodispositivo da porta
AVISO
Perigo de lesão devido à deslocação inesperada
daporta
▶
Ver instrução de aviso, capítulo9
