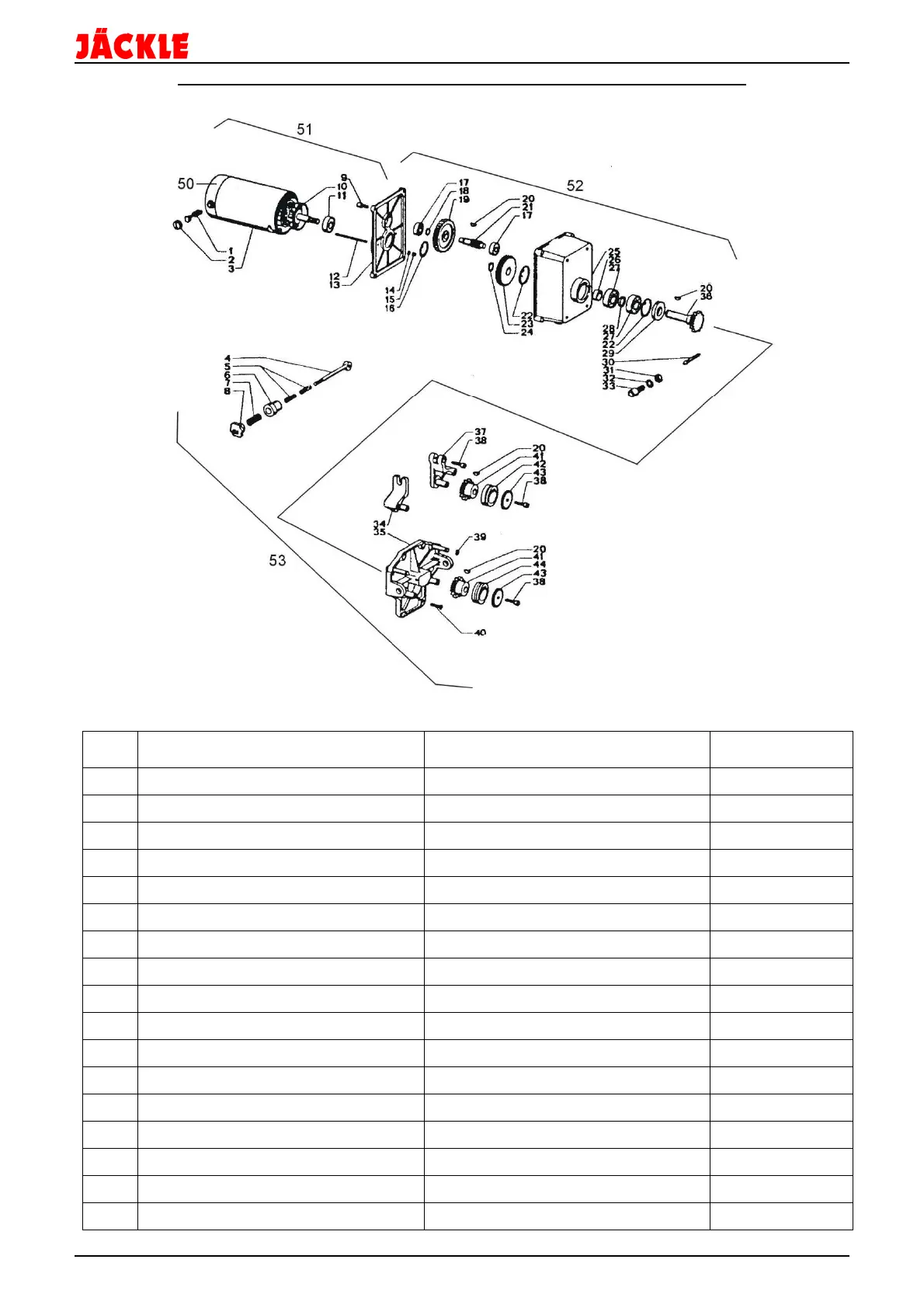

DVK 4 Ersatzteile / spare parts 4-Rollenantrieb 4-roller drive 140W/42V
Pos
Bezeichnung
Designation
Nummer /
Number
1 Kohlebürste 140W Carbon brush 140W 457.140.001
2 Bürstendeckel 140W Brushing cover 140W 457.140.002
3 Stator 140W Stator 140W 457.140.046
4 Ösenschraube M8 Eyelet bolt M8 457.140.004
5 Feder D10 x 0,5 x 70 mm Feather D10 x 0,5 x 70 mm 457.140.005
6 Federhalter Feather holder 457.140.006
7 Feder für Spannmutter 13 x 2,5 x 43 Feather for gripping screw 13 x 2,5 x 43 457.140.007
8 Spannmutter D30 mm, M8 Gripping screw D30 mm, M8 457.140.008
9 Zylinderschraube M6 x 12 Cap screw M6 x 12 D912 M6x8
10 Motoranker 140W komplett Motor armature 140W complete 457.140.010
11 Kugellager 12x32x10 mm, 6201 2RS Ball bearing 12x32x10 mm, 6201 2RS 285.201.001
12 Sechskantschraube M4 x 110 Hexagon head cap screw M4 x 110 457.140.012
13 Getriebedeckel Gearbox case 457.140.013
14 U-Scheibe D 4,3 verzinkt Plain washer D 4,3 D125 D4,3
15 Mutter M4 verzinkt Nut M4 D934 M4
16 Sicherungsring I 32 x 1,5 Securing ring I 32 x 1,5 D472 I32x1,5
17 Kugellager 10x26x8 mm, 6000 2RZ Ball bearing 10x26x8 mm, 6000 2RZ 285.000.002
