EINSTELLUNGEN 3
D-11
3.3 EINSTELLEN DES GRUNDMESSERS__________________________________________
Vor dem Einstellen ist Abschnitt 3.2 durchzulesen.
Die Einstellung an der Vorderkante des Schneidzylinders
beginnen und anschließend die Hinterkante einstellen. Die
Vorderkante der Schneidzylinderklingen ist jenes Ende, das
bei einer normalen Drehung des Schneidzylinders zuerst
über das Grundmesser geht. (
B
- Abb. 3B)
1. Die Vorderkante des Schneidzylinders einstellen. An
17,5 cm Schneidzylindern den Einsteller (
A
) zum Eins-
tellen des Abstands vom Grundmesser zum Schnei-
dzylinder verwenden. Zum Reduzieren des Abstands
den Einsteller nach unten (im Uhrzeigersinn)
schrauben.
An 12,5 cm Schneidzylindern die Einsteller (
C, D
) zum
Einstellen des Abstands verwenden. Die untere
Schraube lösen und die obere Schraube zum
Reduzieren des Abstands nach unten schrauben.
2. Eine Dickenlehre oder ein Beilagenblech (0,025 bis
0,076 mm) zwischen die Klinge des Schneidzylinders
und das Grundmesser (
B
) schieben. Nicht den
Schneidzylinder drehen.
3. Die Hinterkante des Schneidzylinders auf dieselbe
Weise einstellen, dann die Einstellung an der
Vorderkante erneut prüfen.
4. Wenn der Schneidzylinder richtig zum Grundmesser
eingestellt ist, dreht sich der Schneidzylinder frei und
man müßte in der Lage sein, ein Zeitungsstück an der
vollständigen Kante des Schneidzylinders entlang zu
schneiden, wenn die Zeitung um 90° zum
Grundmesser gehalten wird.
Hinweis
: Nicht übermäßig anziehen, da sonst eine
ernsthafte Beschädigung des Grundmessers und der
Schneidzylinderklingen verursacht wird. Die
Schneidzylinder müssen sich frei drehen.

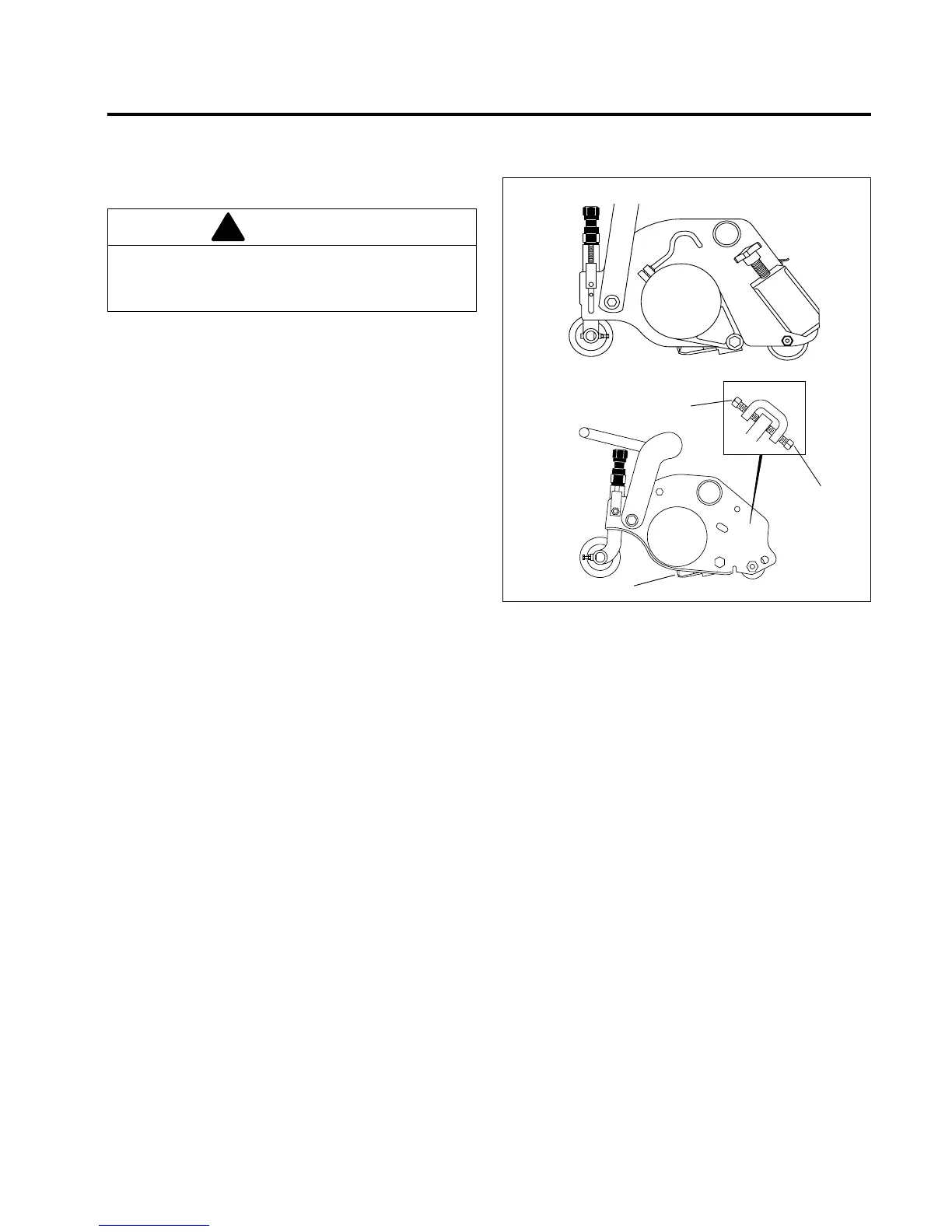

Abb. 3C
WARNUNG
Der Schneidzylinder muß mit größter Vorsicht
gehandhabt werden, um eine Personenverletzung oder
Beschädigung der Schneidkanten.
!
A
B
D
C
B
LF007
LF008
