3 REGLAGES
F-16
3.11 VITESSE DE MARCHE AVANT / ARRIERE _____________________________________
Ces vitesses se règlent sur la pédale de traction et la
marche avant se règle d’abord.
Réglage de la marche avant :
1. Veillez à ce que la pompe motrice soit au point mort et
que le papillon des gaz soit réglé correctement.
2. Faites démarrer le moteur et vérifiez la vitesse de
marche avant alors que le moteur tourne à fond et que
la machine marche avec 2 roues motrices (2 RM). La
vitesse doit être de 19 km/h.
3. Arrêtez le moteur. Réglez la vitesse en dévissant le
boulon à oeil
(K)
de la pédale et en desserrant le
contre-écrou
(J)
. Faites tourner le boulon à oeil vers
l’intérieur pour diminuer la vitesse ou vers l’extérieur
pour l’augmenter. Serrez le contre-écrou pour
préserver le réglage et vissez le boulon à oeil.
4. Alors que la pédale de traction se trouve au point mort,
vérifiez la position de l’interrupteur correspondant
(I)
.
Réglez l’interrupteur vers le bas ou le haut de façon à
ce que la flèche
(M)
soit centrée dessus. Dès obtention
du réglage correct, le voyant 5 du contrôleur s’allume
quand la clé de contact est en position de démarrage.
5. Faites démarrer le moteur et vérifiez la vitesse.
Répétez ceci jusqu’à obtention d’une vitesse de
marche avant de 19 km/h.
Réglage de la marche arrière:
1. Réglez la vitesse de marche avant.
2. Faites démarrer le moteur et vérifiez la vitesse de
marche arrière alors que le moteur tourne à fond. La
vitesse doit être de 6 à 8 km/h.
3. Arrêtez le moteur. Réglez la vitesse en dévissant le
boulon de butée de marche arrière
(L)
. Faites glisser
le boulon vers l’avant dans le trou fendu pour
augmenter la vitesse ou vers l’arrière pour la diminuer.
Serrez l’écrou pour préserver le réglage.
4. Faites démarrer le moteur et vérifiez la vitesse.
Répétez ceci jusqu’à obtention d’une vitesse de
marche arrière de 6 à 8 km/h.

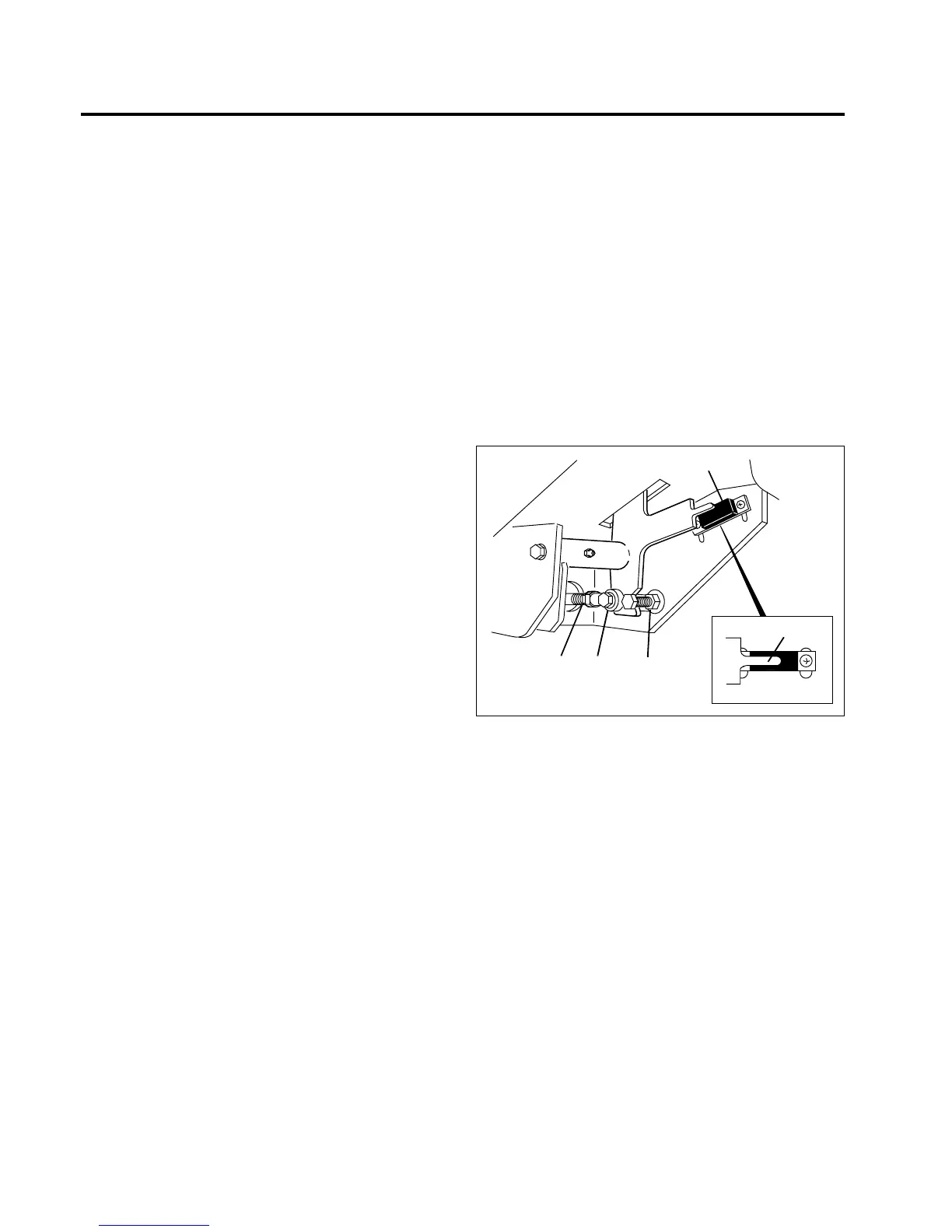

Schéma 3K
M
KJ
I
L
LF011
