Bombas de velocidad variable Jandy
®
VS FloPro™
|
Manual de instalación y mantenimiento
DRENAJE
PRINCIPAL
(salida de succión)
Puerto de succión
del limpiador opcional
VÁLVULA DE
DERIVACIÓN MANUAL
CALENTADOR
FILTRO
VÁLVULA DE
RETENCIÓN
(Válvula de retención recomendada
para los sistemas instalados con
alimentadores de erosión
o sistemas de cloración
de sal)
BOMBA
VÁLVULA DE 3 VÍAS DE
LA PISCINA/DEL ESPÁ
DRENAJE DE ESPÁ
(salida de succión)
SUCCIONADOR
RETORNO
AL ESPÁ
VUELTA A LA
PISCINA
a.
a.
DETALLE DE DERIVACIÓN MANUAL:
USAR CUANDO LA TASA DE
FILTRACIÓN SUPERA LOS 125 GPM
PARA CALENTADORES ZODIAC.
CONSULTE LAS RECOMENDACIONES
DEL FABRICANTE SI USA UN CALEN-
TADOR DE OTRA MARCA.

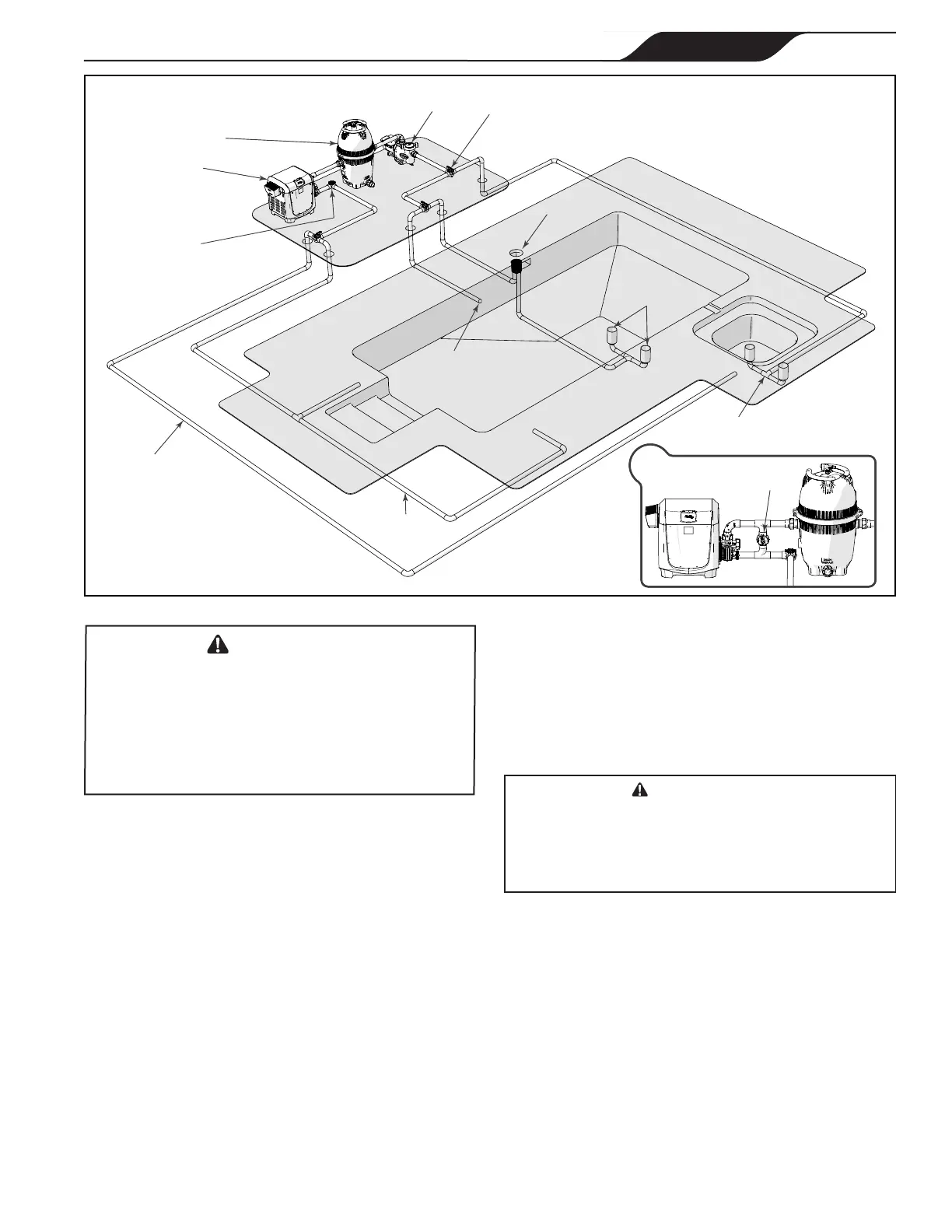

Figura 2. Instalación típica de las tuberías
ADVERTENCIA
Unaválvuladeretenciónpuedeinterferirconel
funcionamientocorrectodedeterminadosproductos
desistemadedesfoguedevacíodesucción(Suction
VacuumReleaseSystem,SVRS).Paraevitarposibles
peligros de atrapamiento, lesiones graves o la muerte,
asegúresederepasarelmanualdeoperación/del
propietariodesuproductoespecícodelSVRSantes
deinstalarlaválvuladeretención.
NOTA Cuandoelequipoparapiscinasestáubicadodebajo
delasuperficiedelapiscina,unafugapuedeprovocar
una gran pérdida de agua o una inundación. Zodiac Pool
Systems LLC no se hace responsable por tales pérdidas
de agua ni por inundaciones ni por los daños resultantes.
3. Instale la bomba de modo tal que cualquier medio de
desconexión y/o caja de conexiones para la conexión
de energía esté a la vista desde la bomba y a al menos
cinco (5) pies horizontalmente desde el borde de la
piscina y/o del espá. Elija una ubicación que minimice
los dobleces en la tubería.
NOTA EnCanadá,ladistanciamínimamantenidadesdeel
bordedelapiscinay/oelespásegúnseindicaarriba
debeserde3metros(10pies),segúnlorequiereel
CódigoEléctricoCanadiense(CEC,CSAC22.1).
4. La bomba debe instalarse en una supercie rme,
sólida y nivelada para evitar el riesgo de asentamiento.
No use arena para nivelar la bomba, ya que la arena se
lava. Revise los códigos de construcción locales para
conocer cualquier requisito adicional (p. ej., las bases
de los equipos en Florida deben ser de hormigón y el
equipo debe jarse a la base).
NOTA Zodiac Pool Systems LLC recomienda la aplicación de
pernosparafijarlabombadirectamentealoscimientos.
5. Los cimientos de la bomba deben tener un drenaje
adecuado para evitar que el motor se humedezca.
Proteja la bomba contra la lluvia y contra el sol.
PRECAUCIÓN
Paraevitarlafallaprematuraolosdañosenelmotordela
bomba, proteja la bomba de la exposición directa al agua
de rociadores, escurrimiento de agua de techos y drenajes,
etc.Delocontrario,labombapodríafallary,además,se
podría anular la garantía.
6. Se requiere una ventilación adecuada para que la
bomba funcione normalmente. Todos los motores
generan calor que debe eliminarse con una
ventilación correcta.
7. Para proporcionar acceso para los servicios futuros,
deje una zona libre alrededor de la bomba. Deje
mucho espacio arriba de la bomba para quitar la
tapa y la canasta para su limpieza.
8. Si el equipo está en una zona que puede quedar
a oscuras, proporcione una iluminación adecuada.
Tamaño de los tubos
Para obtener ayuda con los tamaños de los tubos de
succión y de descarga, consulte la Tabla 1.
