Página 56
ESPAÑOL
Bombas de velocidad variable Jandy
®
VS FloPro™
|
Manual de instalación y mantenimiento
Tabla 1. Tabla de tamaños de tubos para PVC
cédula 40
Tamaño
de tubo
Succión de flujo
máxima
(6 pies por
segundo)
Descarga de flujo
máxima
(8 pies por
segundo)
1½"
(38mm)
37GPM
(140LPM)
50GPM
(189LPM)
2"
(51mm)
62GPM
(235LPM)
85GPM
(322LPM)
2½"
(64mm)
88GPM
(333LPM)
120GPM
(454LPM)
3"
(76mm)
136GPM
(515LPM)
184GPM
(697LPM)
4"
(102mm)
234GPM
(886LPM)
313GPM
(1185LPM)
Recomendaciones de instalación
1. Como ayuda para evitar las dicultades al cebar,
instale el tubo de succión sin puntos altos (sobre la
entrada de la bomba: “U” invertidas, denominadas en
general en el campo de la plomería como “cámaras
de aire”) que puedan atrapar aire. Para la instalación
de equipos hasta 100 pies (30 m) del agua, consulte
la Tabla 1 de tamaños de los tubos. Para la instalación
de equipos a más de 100 pies (30 m) del agua, el
tamaño de tubo recomendado debe aumentarse al
tamaño siguiente.
2. Las bombas VS FloPro vienen equipadas con
uniones en los puertos de succión y de descarga.
Esta característica simplica mucho la instalación
y el servicio, y elimina la posibilidad de fugas en
los adaptadores roscados.
3. La bomba VS FloPro debe conectarse a al menos
dos (2) drenajes principales con balanceo hidráulico
para cada línea de succión de la bomba de la piscina.
Cada conjunto de drenaje (salida de succión) debe
proporcionarse con cubiertas y debe estar incluido
o certicado según la edición publicada más
reciente de ANSI
®
/ASME
®
A112.19.8, o su norma
sucesora, ANSI/APSP-16. Los acoples de succión
de los drenajes principales deben estar a al menos
tres (3) pies (1 m) separados o en planos diferentes.
Los acoples de succión pueden ser un drenaje
y recolector, dos (2) drenajes, dos (2) recolectores
Altura de
la bomba
Altura del
lado de
succión
No se requiere base
Hayward
®
Super Pump
®
Pentair
®
SuperFlo
®
Sta-Rite
®
SuperMax
®
Base pequeña
Hayward Super II™
Jandy PlusHP by Zodiac
®
Jandy Max HP by Zodiac
Base pequeña + base grande
Sta-Rite Max-E-Pro
®
Sta-Rite Dura-Glas
®
Sta-Rite Dura-Glas II
Sta-Rite Max-E-Glas
®
Base pequeña con espaciadores
Pentair WhisperFlo
®
Sta-Rite Dyna-Glas™
VS FloPro con base pequeña
Opción
1
Opción
2
Opción
3
Opción
4*
* Opcional
(Pedido R0546400)

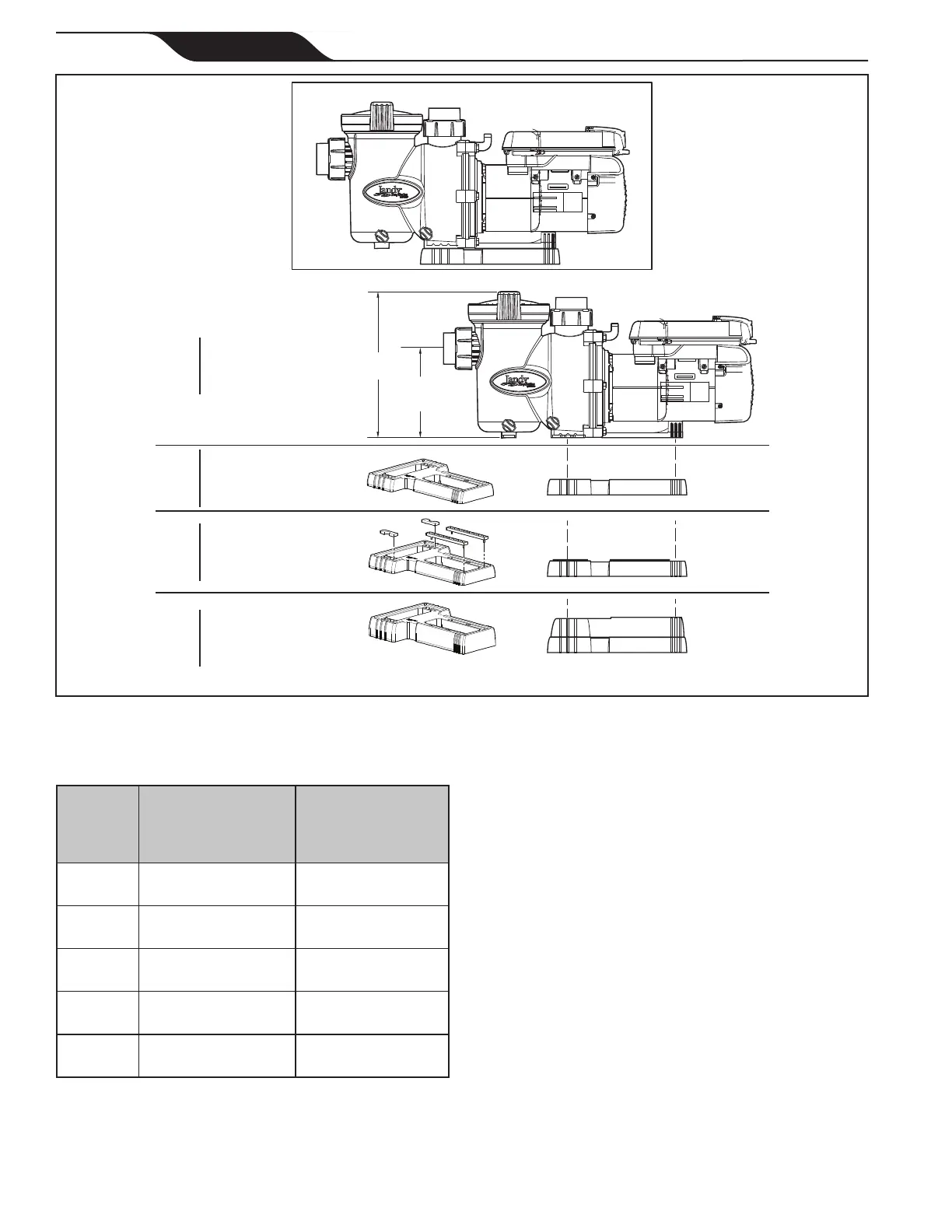

Figura 3. Bomba VS FloPro y opciones de base
