Page 36
FRANÇAIS
Manuel d’installation et de fonctionnement
|
Pompes à vitesse variable Jandy
®
DRAINS
PRINCIPAUX
(Prise d’aspiration)
Port d’aspiration du
nettoyeur en option
VALVE DE DÉRIVATION MANUELLE
CHAUFFAGE
FILTRE
CLAPET ANTI-RETOUR
(Clapet anti-retour recommandé pour les
systèmes installés avec les injecteurs
ou les systèmes de chloration
saline Aquapure®)
POMPE VALVE 3 VOIES
POUR PISCINE/SPA
DRAIN DE SPA
(Prise d’aspiration)
CRÉPINE
RENVOI DE SPA
RENVOI DE
LA PISCINE
a.
a.
DÉTAIL DE LA
DÉRIVATION MANUELLE:
À UTILISER LORSQUE LE DÉBIT DE
FILTRATION DÉPASSE 125 gal/min POUR
LES APPAREILS DE CHAUFFAGE
ZODIAC. SE REPORTER AUX
RECOMMANDATIONS DU FABRIQUANT
SI UNE MARQUE D’APPAREIL DE
CHAUFFAGE DIFFÉRENTE EST UTILISÉE.

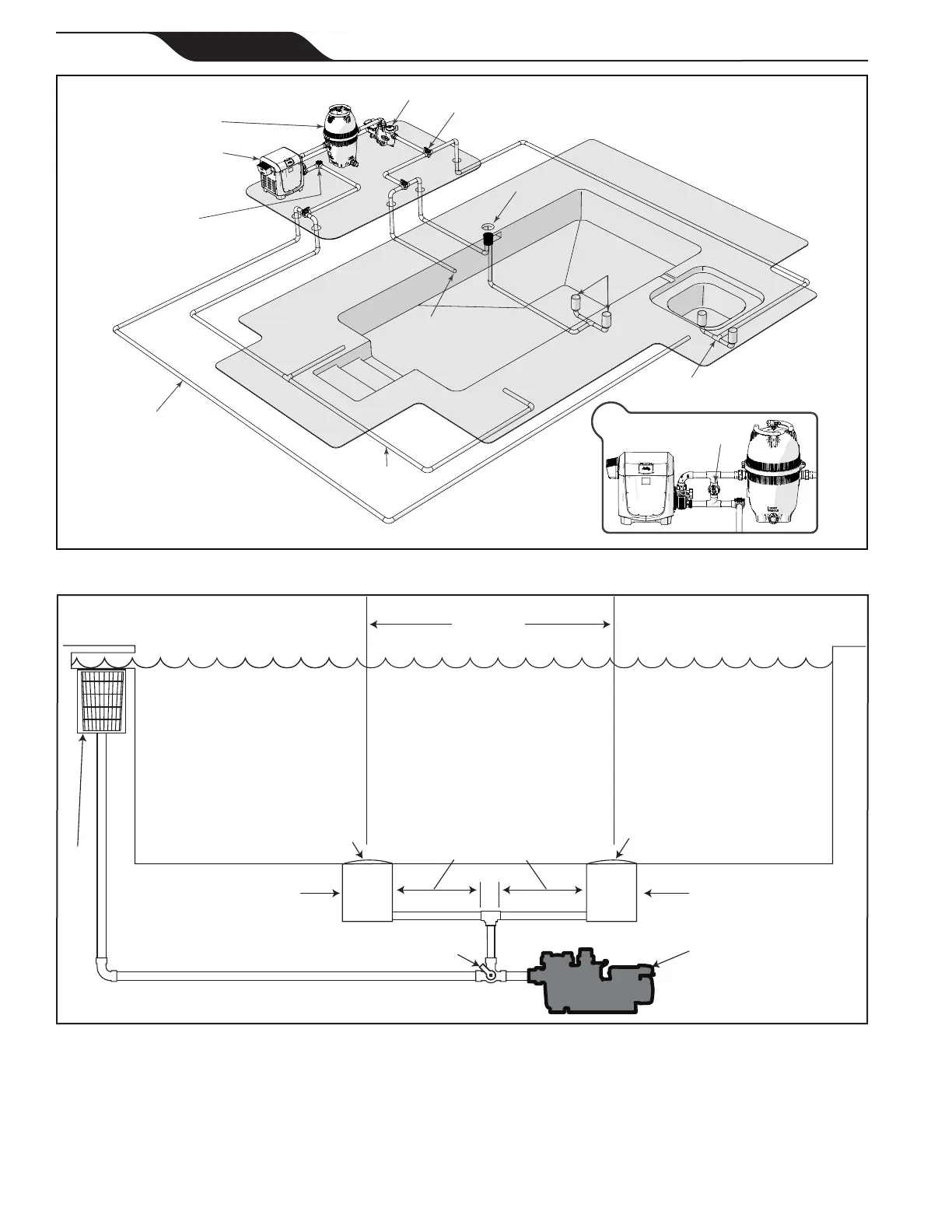

Figure 3. Installation de la tuyauterie typique
Homologuée/certifiée
conformément à la dernière
version publiée par
ANSI/ASME A112.19.8 ou à
sa norme ayant droit,
ANSI/APSP-16. Couvercle
anti-piégeage/Grille ou
raccord d’aspiration,
solidement fixé sur le drain
de vidange principal
Homologuée/certifiée
conformément à la dernière
version publiée par
ANSI
®
/ASME
®
A112.19.8 ou à
sa norme ayant droit,
ANSI/APSP-16. Couvercle
anti-piégeage/Grille ou raccord
d’aspiration, solidement fixé sur
le drain de vidange principal
Au moins
90 cm (3 pi)
Sortie d’aspiration
(Drain principal)
Sortie d’aspiration
(Drain principal)
Valves permises
seulement après le T
Pompe
Aucune valve entre le
T et les drains principaux
Crépine
Figure 4. Nombre de prises d’aspiration par pompe
