REMARQUE : Pour éviter qu’il y ait piégeage, le
système doit être construit de manière à ne pouvoir
fonctionner lorsque la pompe tire de l’eau d’un seul
drain principal. Au moins deux drains principaux
doivent être connectés à la pompe lorsqu’elle est
en fonction. Cependant, si deux drains principaux
deviennent une seule conduite d’aspiration, celle-ci
peut être dotée d’une valve qui arrête les deux drains
principaux de la pompe.
4. La tuyauterie doit être bien soutenue et non forcée
ensemble où elle subira un stress constant.
5. Toujours utiliser des valves de la bonne grosseur. Les
valves de dérivations et les vannes à boule de Jandy
disposent généralement des meilleures capacités de
débit.
6. Utiliser le moins de raccords possible et limiter
l’utilisation de coudes à 90 degrés. Chaque raccord
ou longueur supplémentaire augmente la résistance au
débit, ce qui fait davantage travailler la pompe.
REMARQUE : Si plus de dix raccords d’aspiration sont
nécessaires, la grosseur du tuyau doit être augmentée.
7. Chaque nouvelle installation doit être testée sous
pression conformément aux codes locaux.
3.2.4 Modèles VSFHP à bases ajustables
Pour remplacer une pompe existante de diérentes
dimensions, utiliser les bases ajustables pour aligner
correctement les orices d’aspiration et de refoulement sur
la plomberie existante. La base VS FloPro et les entretoises
augmente la hauteur totale de la pompe et la hauteur du côté
de l’orice d’aspiration de la pompe. Se reporter à la gures 5
et au Tableau 2.
Hauteur de
la pompe
Hauteur
côté
aspiration
Aucune base requise
Hayward
®
Super Pump
®
Pentair
®
SuperFlo
®
Sta-Rite
®
SuperMax
®
Petite base
Hayward Super II™
Jandy PlusHP par Zodiac
®
Jandy Max HP par Zodiac
Petite base + grande base
Sta-Rite Max-E-Pro
®
Sta-Rite Dura-Glas
®
Sta-Rite Dura-Glas II
Sta-Rite Max-E-Glas
®
Petite base avec
entretoises
Pentair WhisperFlo
®
Sta-Rite Dyna-Glas™
Optionnel
(Commande R0546400)

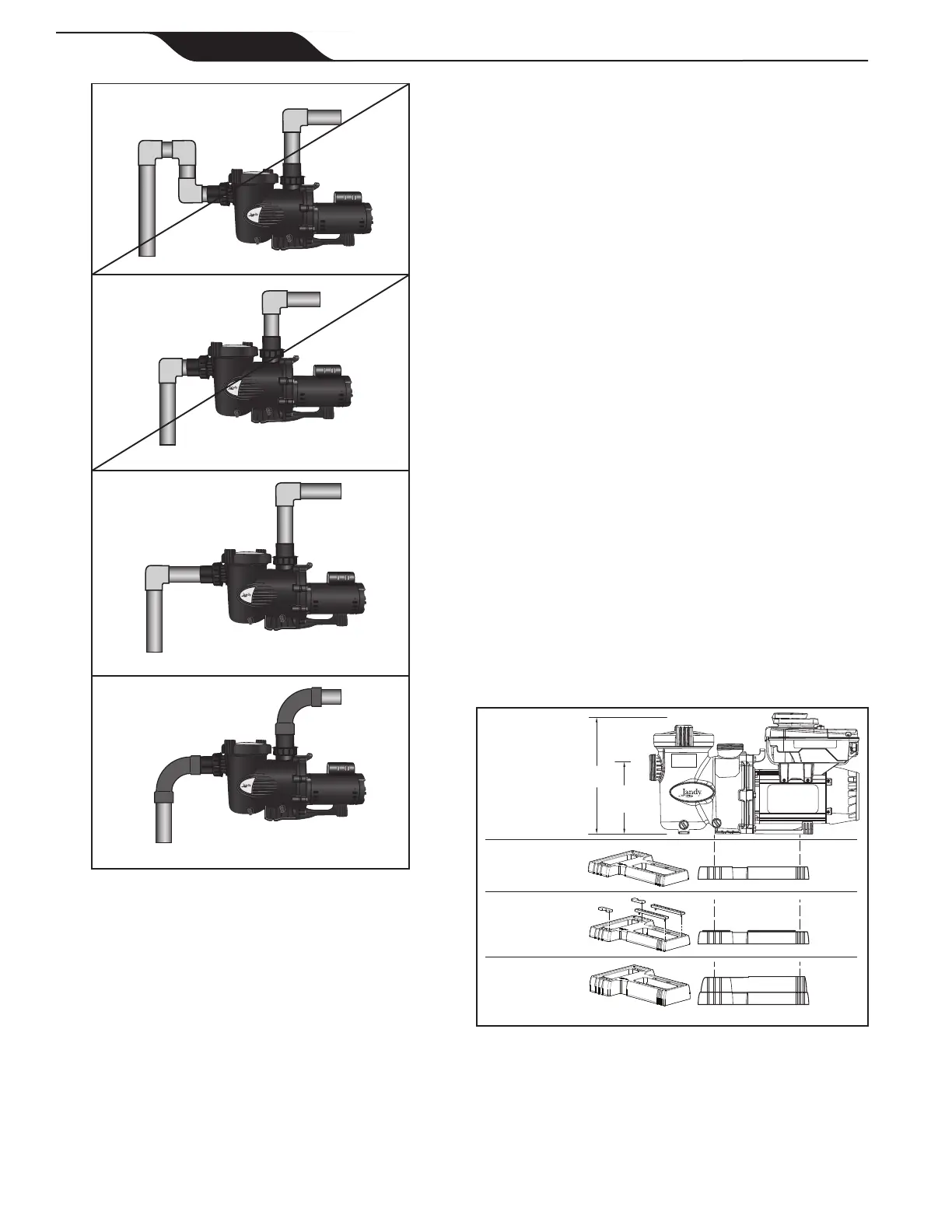

Figure 5. Congurationsdebase(modèleVSFloPro
uniquement)
Mauvaise installation
SAS
Coude à 90degrés trop proche
4xdiamètre de tuyau
dans la pompe
Mauvaise installation
Bonne installation
Balayer les coudes vers
l’intérieur/extérieur pour
une efficacité maximale
Meilleure
installation
2. Les raccords sur les orices d’aspiration et de
refoulement simplient l’installation et l’entretien tout en
éliminant les risques de fuites au niveau des adaptateurs
letés.
3. La pompe doit être connectée à au moins deux drains
principaux équilibré hydrauliquement pour chaque
conduite d’aspiration de la pompe de la piscine. Chaque
drain (prise d’aspiration) doit avoir des couvercles et
doivent être certiés selon la dernière édition publiée
de ANSI
®
/ASME
®
A112.19.8, ou sa norme ayant droit,
ANSI/APSP-16. Les raccords d’aspiration des drains
principaux doivent être à au moins 1 m (3 pi) ou à
diérents plans. Les raccords d’aspiration peuvent être
un drain et une crépine, deux drains, deux crépines ou
une crépine avec une conduite égalisatrice installée.
Vérier les codes locaux pour une bonne installation.
