Página 69
ESPAÑOL
Bombas de velocidad variable Jandy
®
|
Manual de instalación y operación

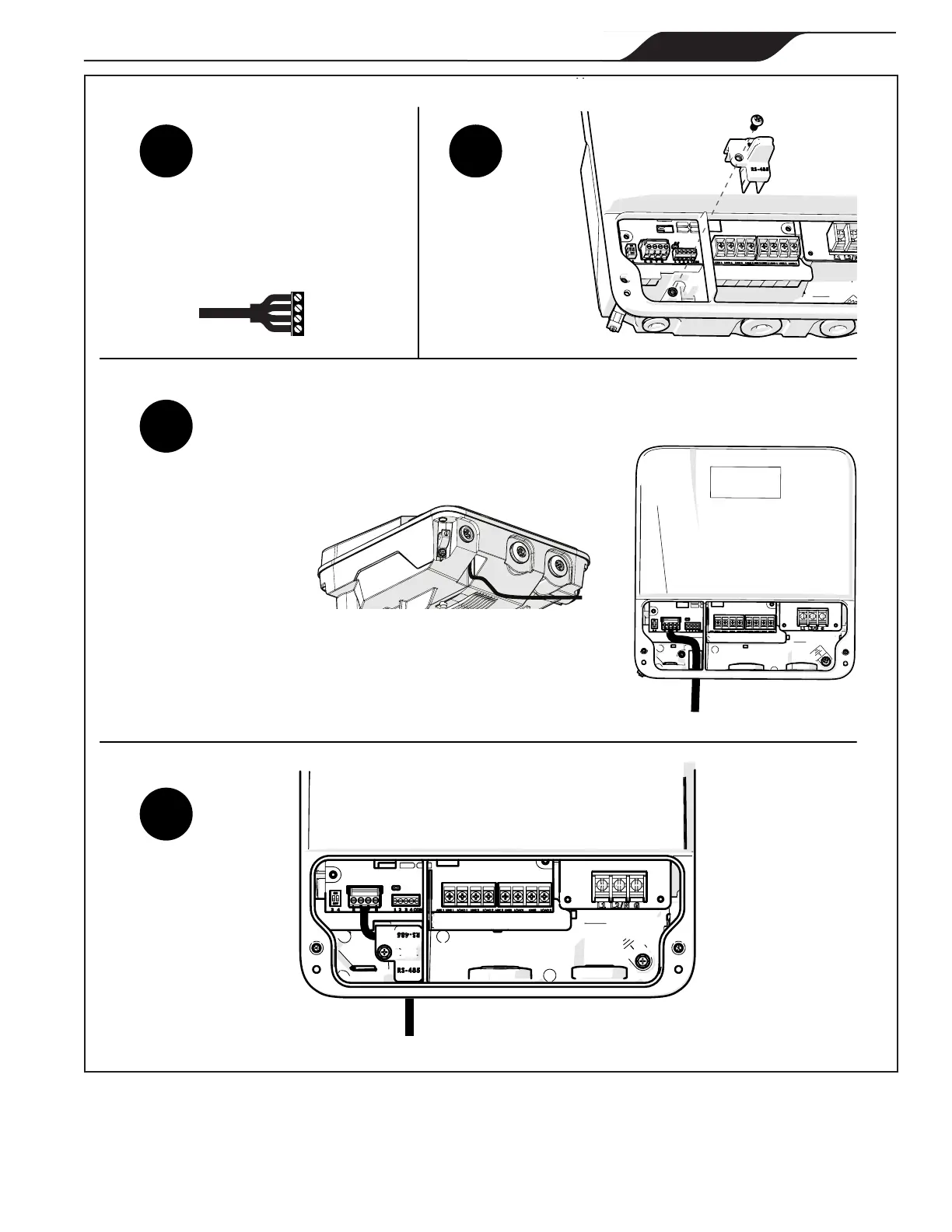

Quite el tornillo y la
cubierta del puerto
de conexión rápida
RS485
Alimente el conector y
el cable de RS485 a
través del puerto de
conexión rápida
RS485 y del canal de
alivio de tensión.
Conecte el RS485 y
asegure la cubierta
del puerto de
conexión rápida
RS485 nuevamente
en su lugar con el
tornillo.
2
3
Conecte el cable al conector RS485 en
el siguiente orden: rojo (1), negro (2),
amarillo (3), verde (4).
1
4
3-AMARILLO
2-NEGRO
4-VERDE
1-ROJO
Cable RS485 (22 AWG)
Figura 8. Puerto de conexión rápida RS-485 con
cableado
