 Scheinwerfer mit Dimmer und Shutter auf einem Kanal:
Drücken Sie, nachdem Sie dem Shutter einen DMX-Kanal zugeordnet haben, noch zusätzlich die
Funktions-Tasten BRIGHT und BLACKO. Im Display erscheinen dann in der Zeile neben dem Shutter
zusätzlich ein B und ein O.
 Scheinwerfer mit getrennten Kanälen für Dimmer und Shutter:
Drücken Sie, nachdem Sie dem Shutter einen DMX-Kanal zugeordnet haben, zusätzlich die Funktions-
Taste BLACKO. Im Display erscheint dann in der Zeile neben dem Shutter zusätzlich ein O.
Drücken Sie, nachdem Sie dem Dimmer einen DMX-Kanal zugeordnet haben, zusätzlich die Funktions-
Taste BRIGHT. Im Display erscheint dann in der Zeile neben dem Dimmer zusätzlich ein B.
Durch diese Eingaben stellen Sie sicher, dass Sie später die Helligkeit Ihrer Moving-Lights über die
Fixtures-Fader regeln können.
Bei der Eingabe eines Festwert-Kanals erscheinen im Display hinter der Bezeichnung „fixed ..“ dreimal
eine Null. Sie können nun über das rechte Encoder-Rad (VALUE) einen Wert eingeben. Dieser Wert ist
feststehend und kann später beim Programmieren nicht verändert werden. (z.B. für Lamp on/off Befehle).

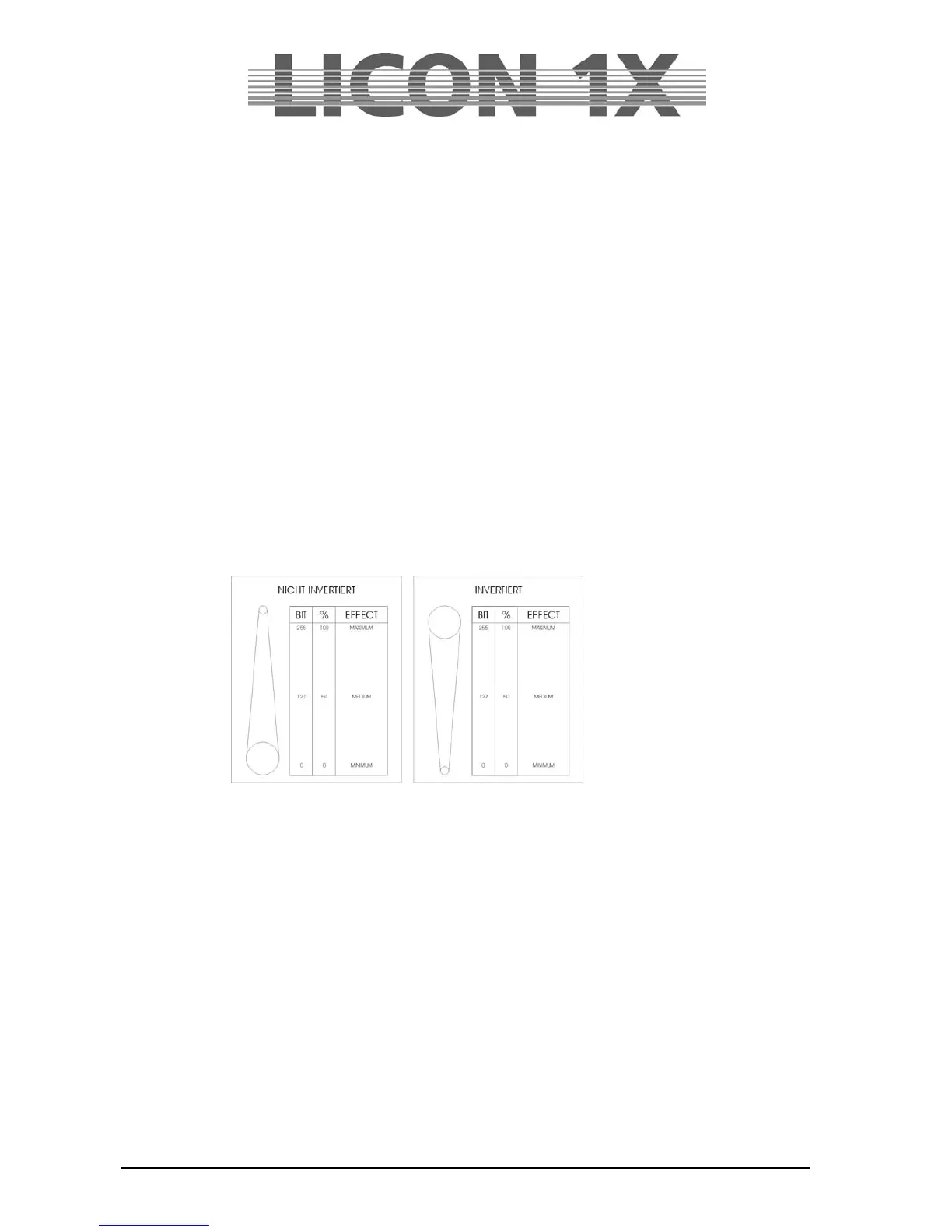

INVERS Mit dieser Funktions-Taste können Kanäle invertiert werden. (Ist bei einem Gerät z.B. die
Iris so angelegt, dass sie bei einem DMX-Wert von 0 geöffnet und bei 255 geschlossen
ist, können Sie den kompletten Kanal invertieren. Nach der Invertierung ist die Iris bei
einem DMX-Wert von 0 geschlossen und bei 255 komplett geöffnet.)
CLEAR Die Eingaben können jeweils über die Funktions-Taste CLEAR gelöscht werden.
Durch Drücken der Taste CLEAR wird die Eingabe gelöscht, die im Display invertiert
dargestellt ist.
 dieser Programm-Punkt wird über die Taste ESCAPE verlassen
P-ANGL Eingabe des maximalen Ausschlagwinkels (Pan) des anzulegenden Moving-Lights. Die
Eingabe erfolgt über das rechte Encoder-Rad. Wichtig, wenn Sie später mit
vorprogrammierten Bewegungsmustern arbeiten. (Fehlende oder falsche Eingabe des P-
ANGL macht sich später evtl. bei Kreisbewegungen bemerkbar.)
T-ANGL Eingabe des maximalen Ausschlagwinkels (Tilt) des anzulegenden Moving-Lights. Die
Eingabe erfolgt über das rechte Encoder-Rad. Wichtig, wenn Sie später mit
vorprogrammierten Bewegungsmustern arbeiten. (Fehlende oder falsche Eingabe des T-
ANGL macht sich später evtl. bei Kreisbewegungen bemerkbar.)
BLACK-L Mit dem mittleren Encoder-Rad haben Sie die Möglichkeit, einen Wert von 0 – 255
einzugeben. Dieser Wert bestimmt die Fader-Stellung, bei welcher der Blackout aktiviert
wird. (Blackout-Level)
Wichtig: nicht auf den DMX-Wert 255 stellen!!!
 dieser Programm-Punkt wird über die Taste Escape verlassen
