18.6 Der Numerische Block
Um Kombinationen von PAR Kanälen anzuwählen eignet sich der Numerische Block. Aufgerufen wird er
über die Funktions-Taste NUM. (Auch diese Funktion ist im Display zu verfolgen, deshalb muss der
mittlere Master-Fader (C-PAR) nach oben gezogen sein).

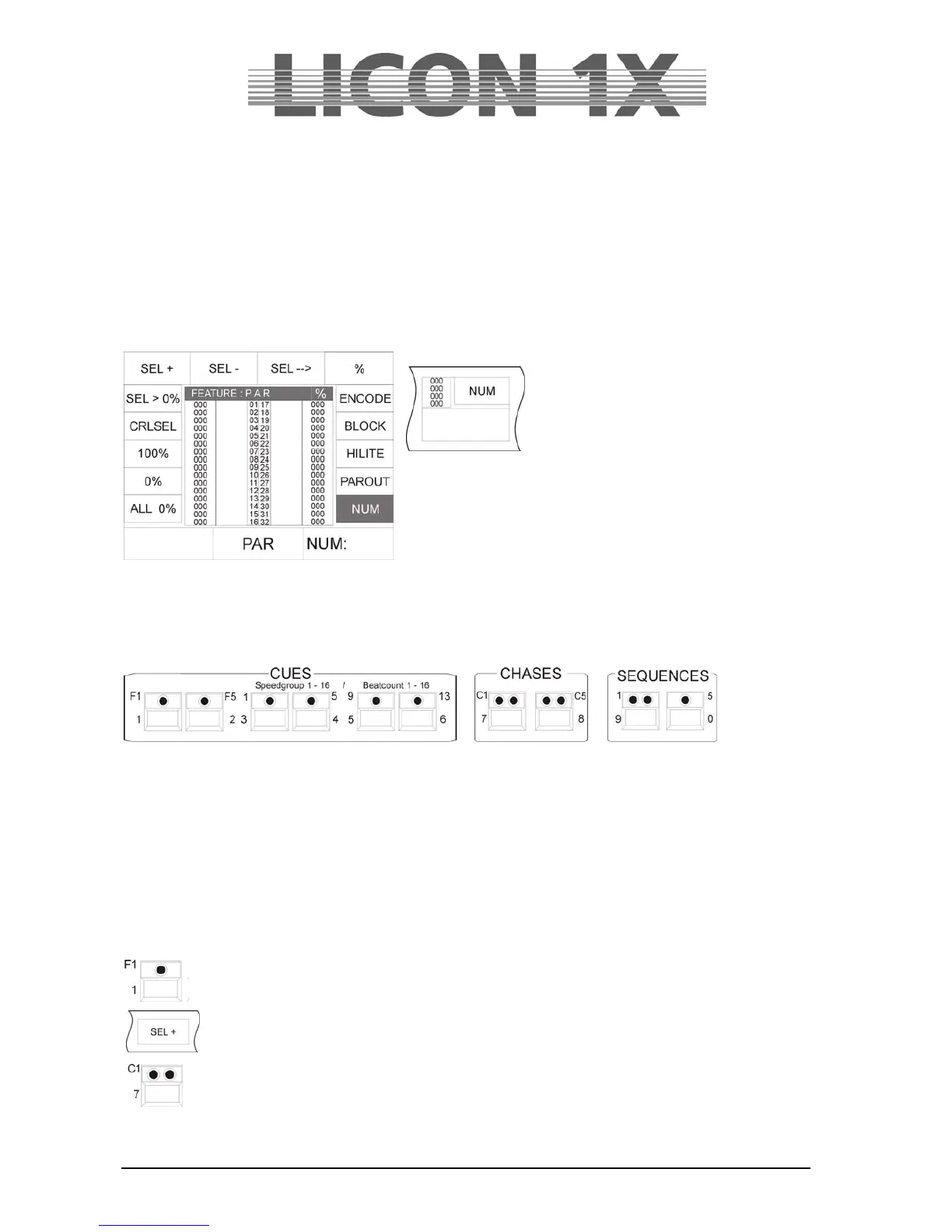

Nach dem Aufrufen des Numerischen Blocks erscheinen die unten dargestellten Funktions-Tasten im
Display.
Kanalkombinationen können nun über die Funktions-Tasten SEL + , SEL - und SEL in Kombination mit
den Tasten der CUES/CHASES/SEQUENCES Sektion eingegeben werden.
SEL +: Zur Bestätigung der Eingabe eines einzelnen Kanals
SEL - : Zur Bestätigung der Löschung eines einzelnen Kanals
SEL: Zur Bestätigung eine Kanal-Blocks
% : Eingabe des prozentualen DMX-Werts für die selektierten Kanäle
Beispiel zur Eingabe einer PAR-Kombination mit Hilfe des Numerischen Blocks:
Wichtig: Um sicher zu sein, dass keine unerwünschten Kanäle angesprochen werden, löschen Sie zuerst
die aktuelle Auswahl durch Drücken der Funktions-Taste CLRSEL (es leuchten dann keine LEDs im
Bereich FIXTURE-/PAR-SELECTION).
Der gewünschte Block soll aus den Kanälen 1,7 und 32-46 mit einem DMX-Wert von 50% bestehen.
Die Eingabe erfolgt in folgender Reihenfolge:
Cue-Taste 1 drücken
Mit der Funktions-Taste SEL+ bestätigen
Cue-Taste 7 drücken
