2.2 SELECT / CONFIG-Erstellung einer Moving-Light Liste mit Hilfe der Fixture-
Bibliothek
Wählen Sie aus dem Hauptmenü den Menüpunkt CONFIG durch Drücken der entsprechenden
Funktions-Taste aus. Aktivieren Sie anschließend den Menü-Punkt SELECT.

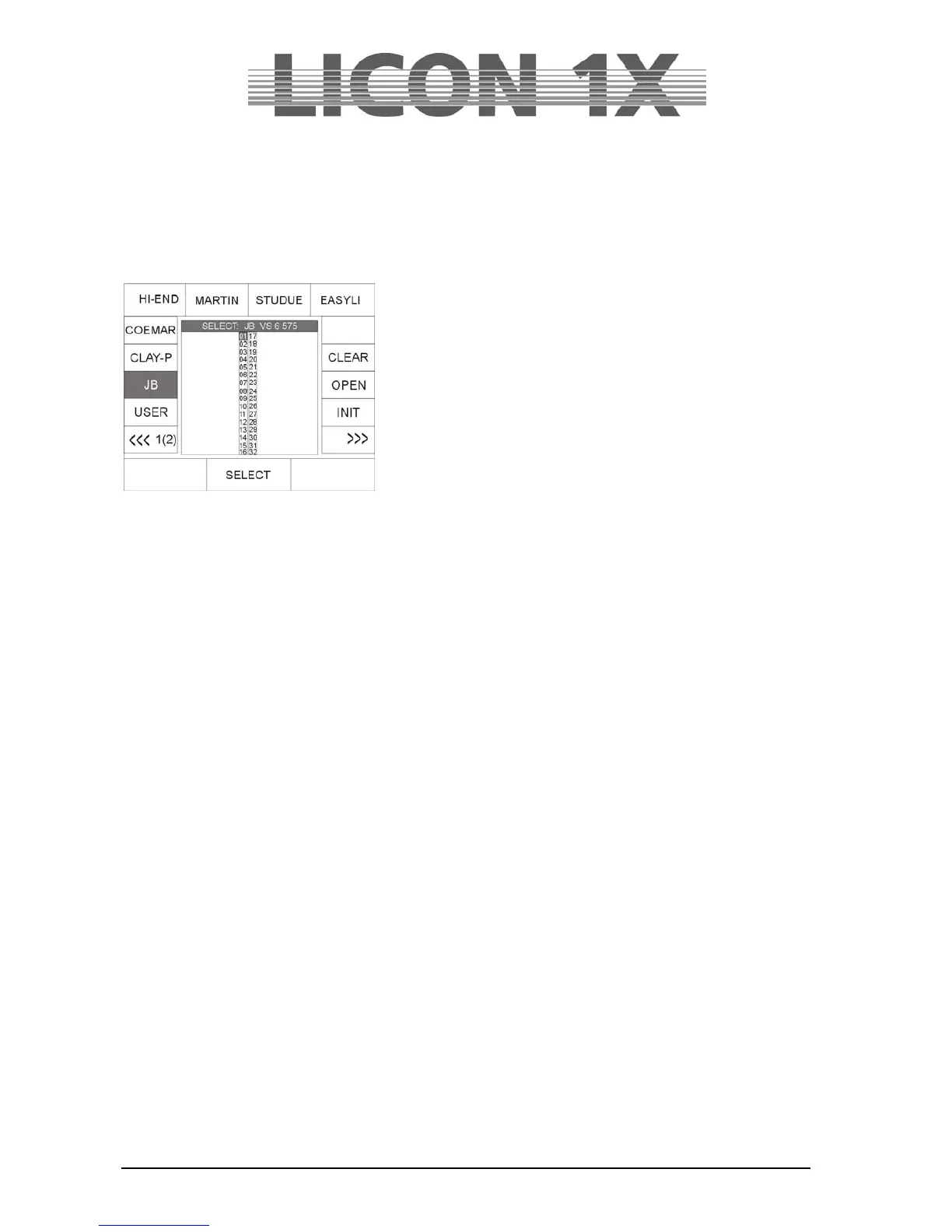

Folgender Display-Aufbau erscheint:
Nun Wählen Sie über die Tasten der Fixture-/Par-Selection die
Fixture-Plätze (Tasten 1-32) aus, die belegt werden sollen. (Es
kann immer nur ein Moving-Light-Typ während eines
Initialisierungsvorgangs ausgewählt werden. Der Vorgang muss
also für jeden unterschiedlichen Moving-Light-Typ wiederholt
werden.)
Sobald die gewünschten Fixtureplatz-LEDs (Tasten 1-32)
leuchten, können Sie im Display den gewünschten Moving-Light-
Typ mit dem mittlerem Endcoder-Rad (SELECT) anwählen. Im
Display erscheinen die Felder der aktivierten Fixtureplätze und
des angewählten Moving-Light-Typs farblich invertiert. Durch
Drücken der Funktions-Taste INIT wird nun der ausgewählte
Moving-Light-Typ den ausgewählten Fixtureplätzen zugeordnet.
Sollen zusätzliche Moving-Light-Typen den Fixtureplätzen (Tasten 1-32) zugeordnet werden, müssen
zuerst die aktiven Tasten aus der Fixture-/Par-Selection deaktiviert werden (LEDs dürfen nicht mehr
leuchten). Danach wählen Sie die gewünschten Fixtureplätze an und wiederholen dann den
Initialisierungs-Vorgang, wie oben beschrieben.
Achtung:
Wird ein Moving-Light aus der Bibliothek kopiert, so werden die PRESET-Namen mit kopiert.
 dieser Programm-Punkt wird über die Taste ESCAPE verlassen
2.2.1 Löschen einzelner Moving-Lights aus der Fixtureliste
Sollen ein oder mehrere Moving-Lights aus der Fixtureliste entfernt werden, dann müssen der/die
Moving-Lights über die Fixture-/Par-Selektion (Tasten 1-32) aktiviert werden. Zum Löschen drücken Sie
die Funktions-Taste OPEN im CONFIG/Select-Menü.
2.2.2 Löschen der gesamten Fixtureliste
Wenn Sie die komplette Fixtureliste löschen möchten, dann drücken Sie die Funktions-Taste CLEAR im
CONFIG/Select-Menü. Bestätigen Sie den Vorgang durch Drücken der Funktions-Taste YES.
2.3 PATCH / Zuordnen der Startadressen im Fixture Bereich
Nach dem Erstellen der Fixtureliste müssen den einzelnen Moving-Lights die Startkanäle zugeordnet
werden. Diese Zuordnung wird im CONFIG/PATCH-Menü vorgenommen.
Wählen Sie aus dem Hauptmenü den Menüpunkt CONFIG durch Drücken der entsprechenden
Funktions-Taste aus.
Rufen Sie anschließend den Menüpunkt PATCH auf.
Es erscheint folgende Monitoranzeige:
Im Display erscheint die zuvor angelegte Fixtureliste. Dabei steht jeweils unter dem Namenskürzel die
Kanalanzahl des Moving-Lights in Klammern. Aus Platzgründen gibt es in diesem Menü zwei Seiten für
die Fixtureliste. Sie können per Tastendruck zwischen Seite 1 (Moving-Light Nr. 1 bis 16), genannt Scan
1 oder Fixtureliste 2 (Moving-Light Nr. 17 bis 32), genannt Scan 2 wählen. Der jeweils aktivierte Menü-
Punkt wird invertiert dargestellt.
