2.8.1 Einstellen der DMX Kanäle
Die Einstellung der DMX Kanale erfolgt im CONFIG/DMX Bereich. Ist „DMX1“ im Display invertiert
dargestellt, können die Positionen 01-16 programmiert werden, wird „DMX2“ invertiert dargestellt, werden
die Positionen 17-32 programmiert.
Wählen Sie über das linke Encoderrad den DMX Kanal aus, über den Sie die Licon 1X schalten möchten.
Anschließend Drücken Sie die entsprechende Taste (Cue, Chase, Sequenz, …), die geschaltet werden
soll.
Die Funktions-Tasten (Displaytasten) sind mit DISP bezeichnet, diese Funktions-Tasten DISP1, DISP2,
DISP 3, …, DISP 13, DISP 14 oder die Taste ESC können nur über die Funktions-Taste „S-KEY“
eingestellt werden. Drücken Sie so oft auf die Funktions-Taste „S-KEY“, bis die gewünschte Taste im
Bereich z.B. „KEY : DISP 13“ erscheint. Mit „KEYOFF“ können Sie einen bereits belegten Platz wieder
löschen.

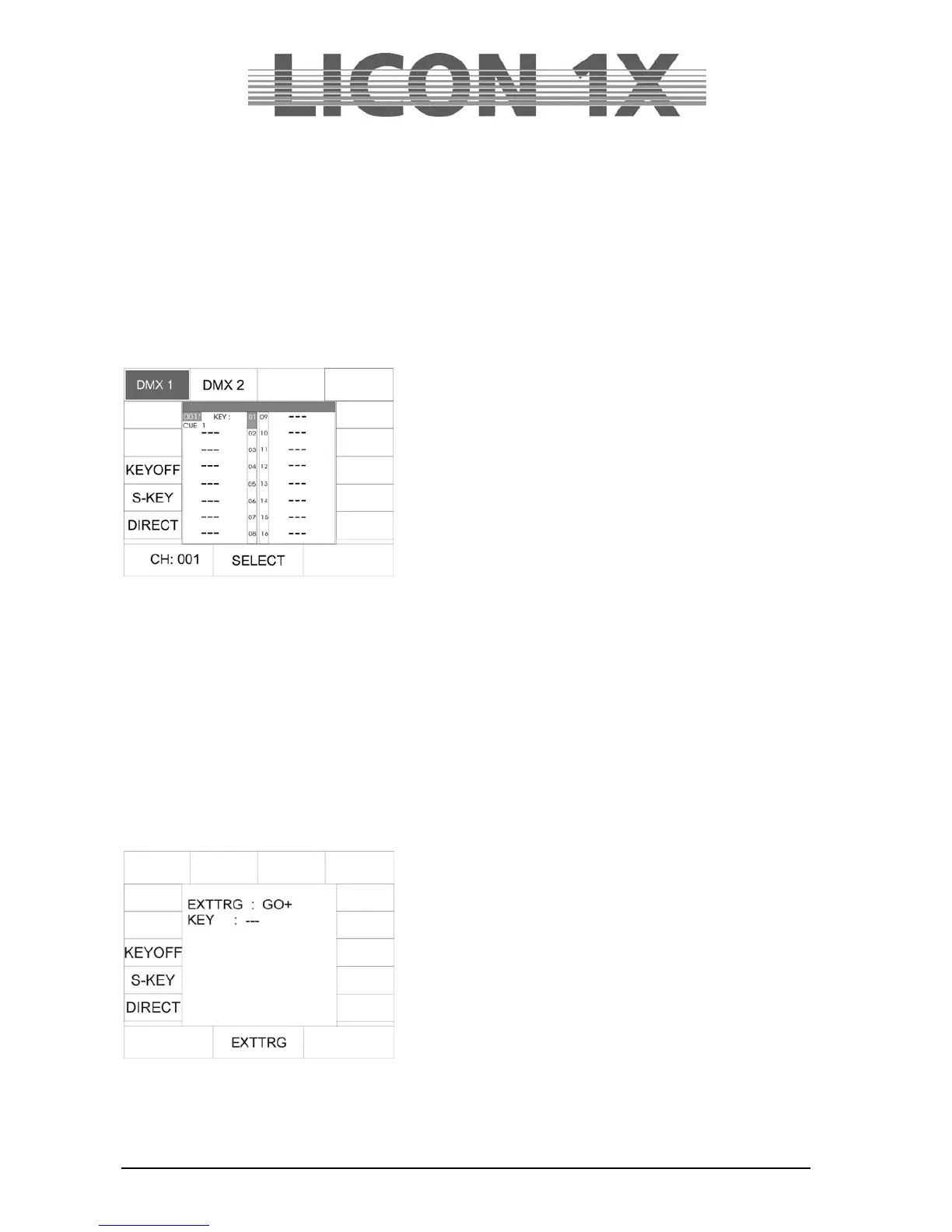

Im Beispiel links schaltet der DMX Kanal 1 des externen
Pultes das CUE1 der Licon 1X.
Wichtig:
Wenn im Display das Funktions-Feld DIRECT nicht invertiert dargestellt ist, dann wird bei der Zuordnung
der Cue-, Chase- und Sequence-Tasten jeweils nur auf Page1, Bank A zugegriffen.
Wenn das Funktions-Feld DIRECT invertiert im Display dargestellt wird können auch Cues, Chases und
Sequences zugeordnet werden, die auf den restlichen Pages bzw. Bänken abgelegt sind.
2.9 EXTTRG / Einstellung zum Triggern von Extern
Die Extern-Trigger Funktion ermöglicht es, durch einen Fussschalter maximal zwei unterschiedliche
Tasten zu aktivieren. Die Extern-Trigger Funktion arbeitet nur im Combi-Bereich.
2.9.1 Zuordnung der Tasten unabhänig von PAGE/BANK
Aktivieren Sie das Menü durch Drücken der Funktionstaste EXTTRG.
Folgender Display-Aufbau erscheint:
Nun können Sie über das mittlere Encoderrad entweder GO –
oder GO + einstellen.
Dabei stehen die Bezeichnungen jeweils als Platzhalter für
die Taste, die zugeordnet wird.
Nachdem Sie entweder GO – oder GO + eingestellt haben
drücken Sie die Taste, die anschließend über den
Fussschalter abgerufen werden soll. Sie können die
Zuordnung im Display überprüfen.
