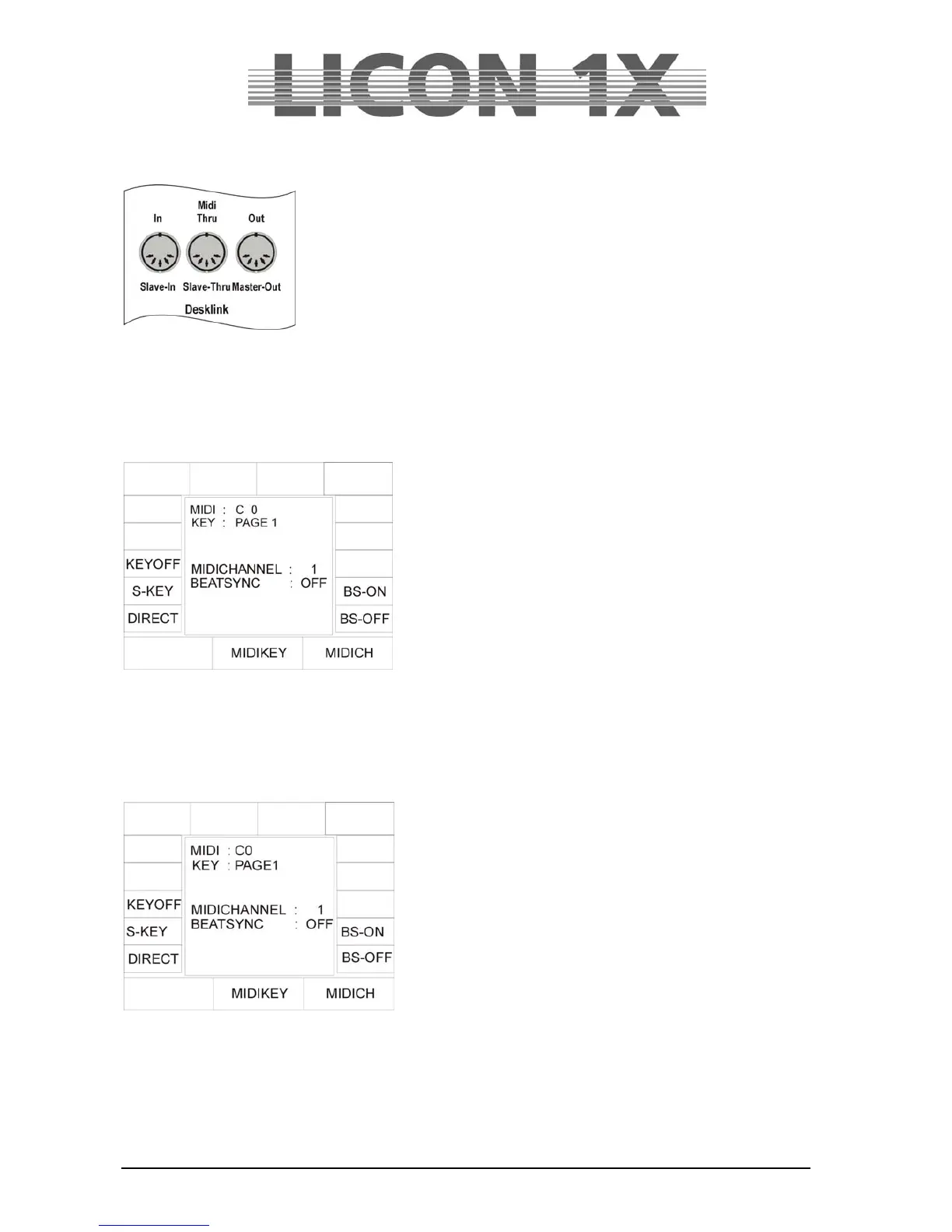

2.10.3 Anschließen eines MIDI-Geräts
MIDI-Geräte werden mit einem handelsüblichen 5-pol. MIDI-Kabel an der Licon 1X angeschlossen. Auf
der Rückseite der Licon 1X befinden sich die MIDI Anschlüsse. Stecken Sie Ihr MIDI-Kabel in die MIDI-
Buchse IN ein und verbinden Sie den Stecker des Kabels dann mit Ihrem MIDI-Gerät (MIDI-OUT
Buchse).
2.10.4 Einstellen des MIDI-Kanals
Sie haben die Möglichkeit, zwischen 16 MIDI-Kanälen
auszuwählen. Der Licon 1X reagiert nur auf die MIDI-Befehle,
die auf den eingestellten Kanal empfangen werden. Die
Einstellung wird im CONFIG/MIDI-Bereich gemacht. Die
Eingabe erfolgt mit dem rechten Encoder-Rad (MIDICH) und
wird im Display grafisch dargestellt:
2.10.5 Zuweisen der MIDI-Notes
Die Zuweisung der MIDI-Notes mit angeschlossenem MIDI-Gerät:
Wichtig:
Wenn im Display das Funktions-Feld DIRECT nicht invertiert dargestellt ist, dann wird bei der Zuordnung
der Cue-, Chase- und Sequence-Tasten jeweils nur auf Page1, Bank A zugegriffen.
Wenn das Funktions-Feld DIRECT invertiert im Display dargestellt wird können auch Cues, Chases und
Sequences zugeordnet werden, die auf den restlichen Pages bzw. Bänken abgelegt sind.
Rufen Sie das MIDI-Menü durch Drücken der Funktions-Tasten CONFIG und MIDI auf. Nun drücken Sie
eine Taste des angeschlossenen Keyboards. Im Display wir die MIDI-Note (z.B. G 5) angezeigt. (Es gibt
eine voreingestellte Zuweisung von Cues, Chases und Sequences, die jedoch nicht bindend ist. Sie kann
einfach durch Anwahl einer anderen Cue, Sequence oder Chase-Taste geändert werden.)
