- 64 -
Es stehen verschiedene Ablauf-Muster zur Verfügung, die
jeweils über die zugeordnete Funktions-Taste aufgerufen
werden können.
Weiterhin erkennen Sie im Display eine Grafik, die 32 Fixture-
Plätze darstellt. Die invertierten Felder in dieser Grafik stellen
jeweils die aktivierten Moving-Lights dar.
5. Um den Rechenvorgang zu starten drücken Sie die blinkende Store-Taste im Combi-Bereich ein
Mal.
Nachdem der Rechenvorgang abgeschlossen wurde, fängt die gelbe LED im Chase-Bereich an zu
blinken. Im Display erkennen Sie die Darstellung des „PROG COMB MENU“ und nicht mehr den
Funktions-Generator.
Zur Bestätigung und Abspeicherung des Chases muss die Store-Taste im Combi-Bereich nochmals
gedrückt werden. Die blinkende LED der Store-Taste erlischt daraufhin und die LED der Chase-Taste
beginnt zu blinken.

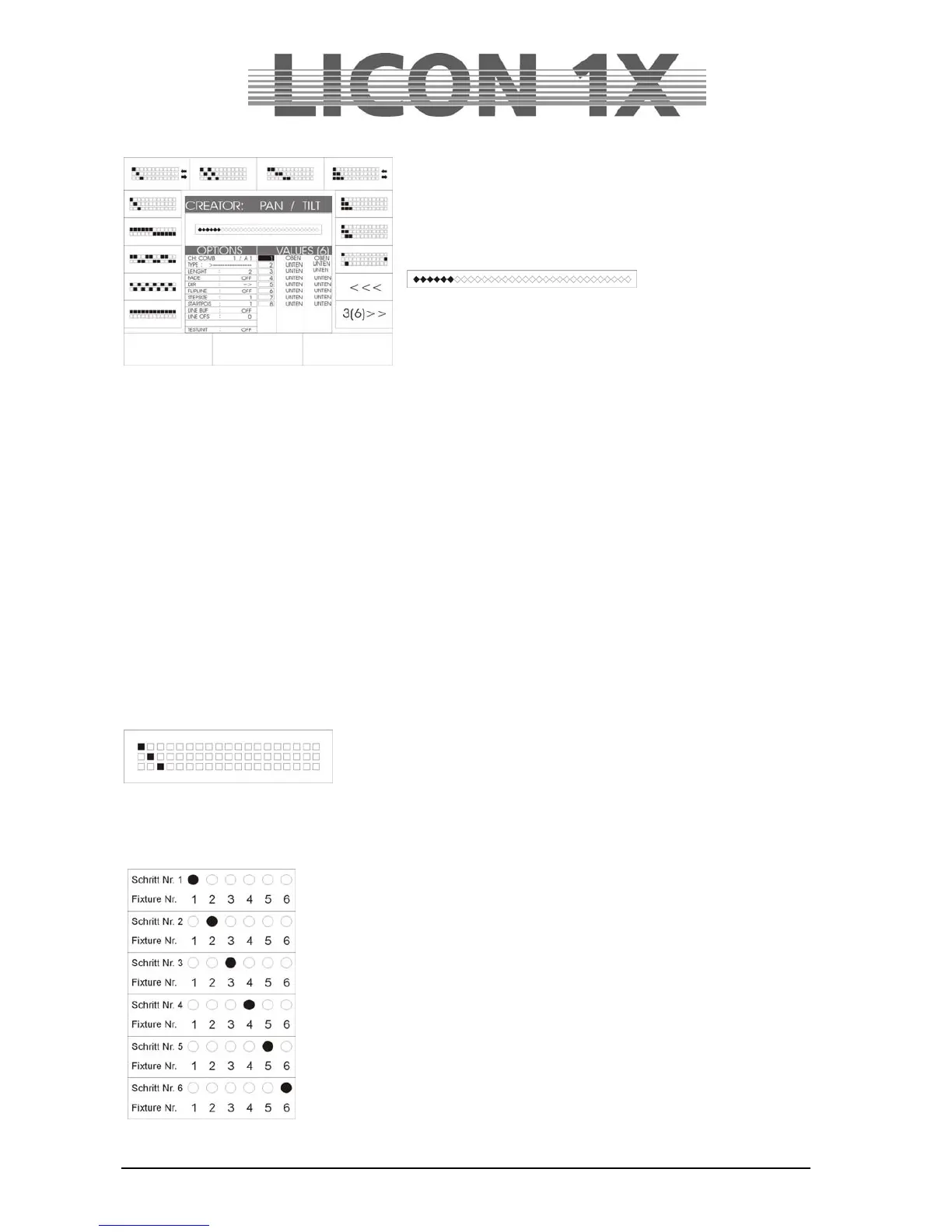

11.2.2 Die Ablauf-Grafik im Funktions-Generator
Die Ablauf-Grafiken, die im Funktions-Generator auf Seite 3 und 4 dargestellt sind, verdeutlichen jeweils
den Ablauf der On- und Off-Einstellungen eines Chases.
Dabei symbolisiert ein ungefülltes Kästchen „“ einen „Off“-Wert.
Ein schwarz gefülltes Kästchen „“ symbolisiert den „On“-Wert
Ein Chase schaltet jeweils zwischen dem On- und Off-Wert, und zwar konform zu der in der Ablaufgrafik
dargestellten Reihenfolge
Die hier dargestellte Ablauf-Grafik ist also folgendermaßen zu entschlüsseln:
Beispiel:
Im Chase werden 6 Moving-Lights angesteuert.
Der On-Wert ist: Shutter offen
Der Off-Wert ist: Shutter geschlossen.
Im ersten Schritt wird Moving-Light 1 den Shutter offen haben, währen die
anderen fünf Moving-Lights den Shutter geschlossen haben.
Im zweiten Schritt werden die Moving-Lights Nummer 1, 3, 4, 5 und 6 die
Shutter geschlossen haben und das Moving-Light Nr. 2 den Shutter geöffnet
haben.
Im dritten Schritt sind die Shutter von Moving-Light Nr. 1,2,4,5 und 6
geschlossen, während der Shutter von Moving-Light Nr. 3 geöffnet ist, usw.
