Um diese Funktion zu verlassen drücken Sie
auf die Funktions-Taste „ 2 ( 6) >>>“.

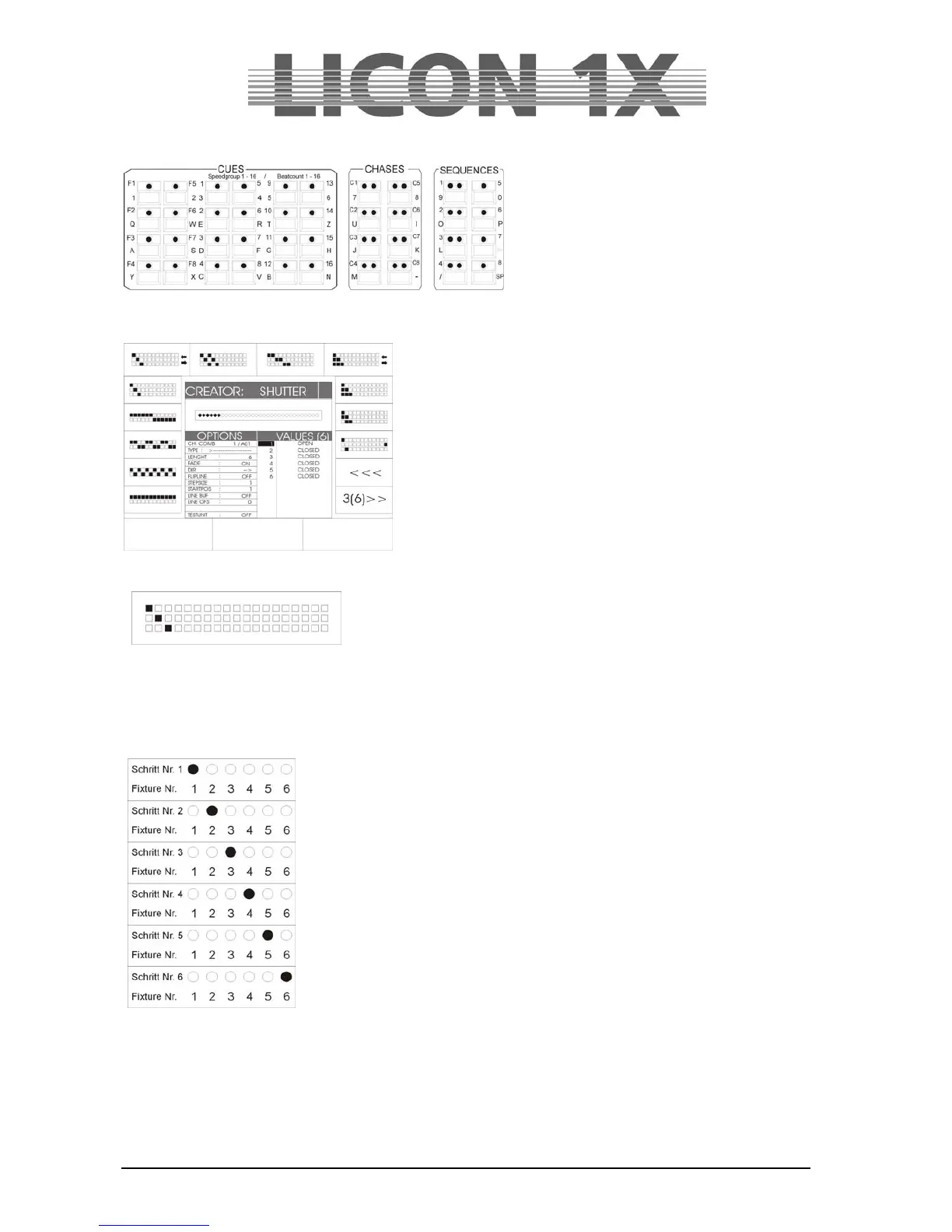

11.2.4 Seite drei und vier im Funktions-Generator (Ablaufmuster)
Auf den Seiten drei und vier stehen Ihnen insgesamt 24
Ablaufmuster zu Verfügung.
Diese werden über die jeweils zugeordneten Funktions-
Tasten ausgewählt und mit der zuvor eingestellten
Ablaufreihenfolge kombiniert.
Die Ablauf-Grafiken verdeutlichen jeweils den Ablauf der On-
und Off-Einstellungen eines Chases.
Dabei symbolisiert ein ungefülltes Kästchen „“ einen „Off“-Wert.
Ein schwarz gefülltes Kästchen „“ symbolisiert den „On“-Wert
Die Eingabe der ON und OFF Werte erfolgt auf Seite 1 des
Funktions-Generators.
Ein Chase schaltet jeweils zwischen dem On- und Off-Wert, und zwar konform zu der in der Ablaufgrafik
dargestellten Reihenfolge.
Die hier dargestellte Ablauf-Grafik ist also folgendermaßen zu entschlüsseln:
Beispiel:
Im Chase werden 6 Moving-Lights angesteuert.
Der On-Wert ist: Shutter = open (offen)
Der Off-Wert ist: Shutter = closed (geschlossen)
Im ersten Schritt wird Moving-Light 1 den Shutter öffnen, währen die anderen
fünf Moving-Lights den Shutter geschlossen haben.
Im zweiten Schritt werden die Moving-Lights Nummer 1, 3, 4, 5 und 6 die
Shutter geschlossen haben und das Moving-Light Nr. 2 hat den Shutter
offen.
Im dritten Schritt sind die Shutter von Moving-Light Nr. 1,2,4,5 und 6
geschlossen, während der Shutter von Moving-Light Nr. 3 offen ist, usw.
