16. Editieren von Sequences
Um Sequences zu editieren gehen Sie wie folgt vor:
Drücken Sie so oft auf die Taste ESC, bis Sie sich im
Hauptmenü (Mainmenü) befinden.
Drücken Sie anschließend die Taste EDIT im COMBI-Bereich
(LED leuchtet).
Nun können Sie durch Drücken einer der Sequences-Tasten
die gewünschte Sequence auswählen.

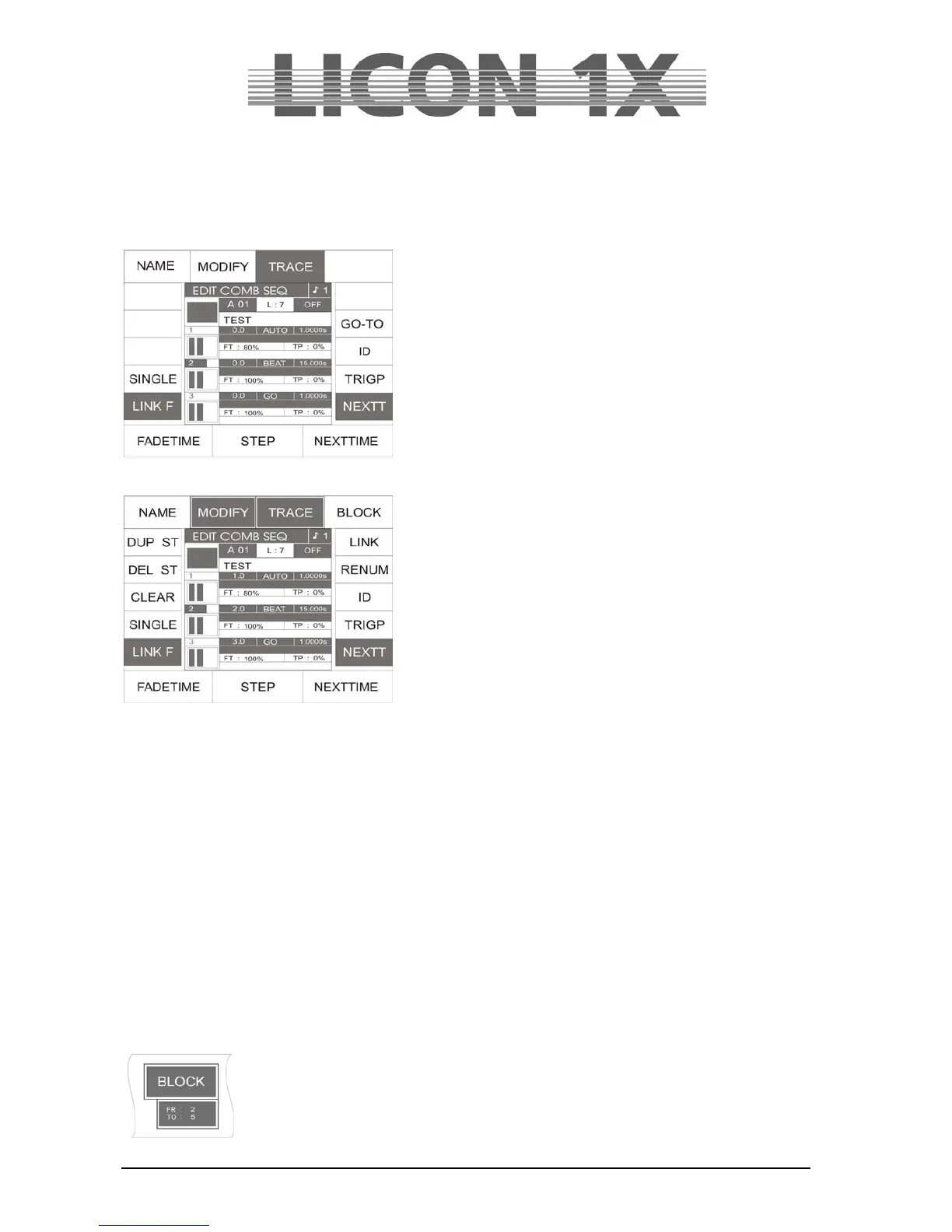

Es erscheint folgender Display Aufbau:
Alle Einstellungen, die in diesem Aufbau möglich sind,
wurden bereits in Kapitel 15 erklärt. Vgl Kapitel 15.1 bis
15.14
Nach dem Drücken der Funktionstaste MODIFY ändert sich der Aufbau folgendermaßen:
16.1 BLOCK Funktion
Sie können mehrere Sequenc-Schritte zu einem Block zusammenfassen und danach entweder löschen
oder kopieren.
So können z. B. in einem Lauflicht, welches aus 10 Schritten besteht, die Schritte 2 – 5 als Block definiert
und an eine andere Stelle im Lauflicht kopiert werden.
Sollten Sie Teile Ihres Chase-Programms löschen wollen, können Sie dies auch über die Block-Funktion
tun, indem Sie zuerst die entsprechenden Schritte als Block definieren und dann die Delete-Taste
drücken.
Definieren eines Blocks:
Sie können einen Block aus Schritten zusammenstellen, die hintereinander in Ihrem Lauflichtprogramm
angeordnet sind. Dazu bewegen Sie den Cursor in Ihrer PROG COMB CHASE-Matrix zum ersten Schritt,
der im Block integriert sein soll. Drücken Sie jetzt die Funktions-Taste Block (das Display-Feld wird
invertiert dargestellt) und halten diese gedrückt. Drehen Sie das mittlere Encoder-Rad bis zum letzten
Schritt, den der Block beinhalten soll. Alle im Block integrierten Schritte werden im Display mit einem B
gekennzeichnet.
Zusätzlich wird der Vorgang im Display nochmals graphisch dargestellt.
Sie erkennen, der Block im Beispiel umfasst insgesamt vier Schritte von Schritt 2 bis
Schritt 5
